Name: TRU COMPONENTS TC-GYJ1-13-24VDC Hulpbeveiliging 1x NO, 3x NC 24 V/DC 10 A 1 stuk(s)
Brand: TRU COMPONENTS
SKU: 3440075
Availability: InStock

Een zwart-witte elektrische relais, model TC-GLI1-13, ontworpen voor DC 24V besturingscircuits, met meerdere aansluitklemmen.

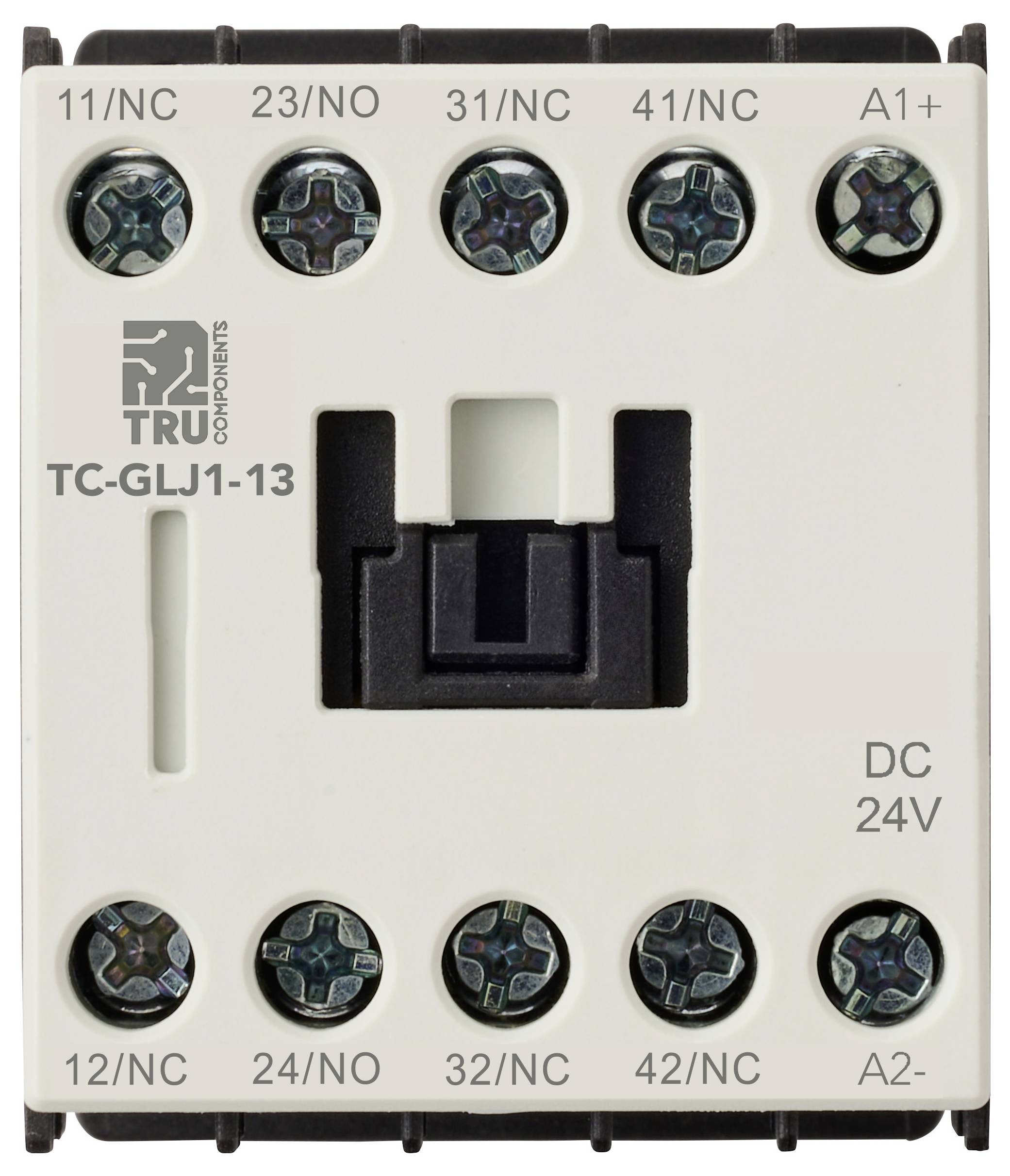

Een witte relais met gemarkeerde terminalverbindingen, voorzien van het label 'TC-GLJ1-13', die een 24V DC werking aangeeft.

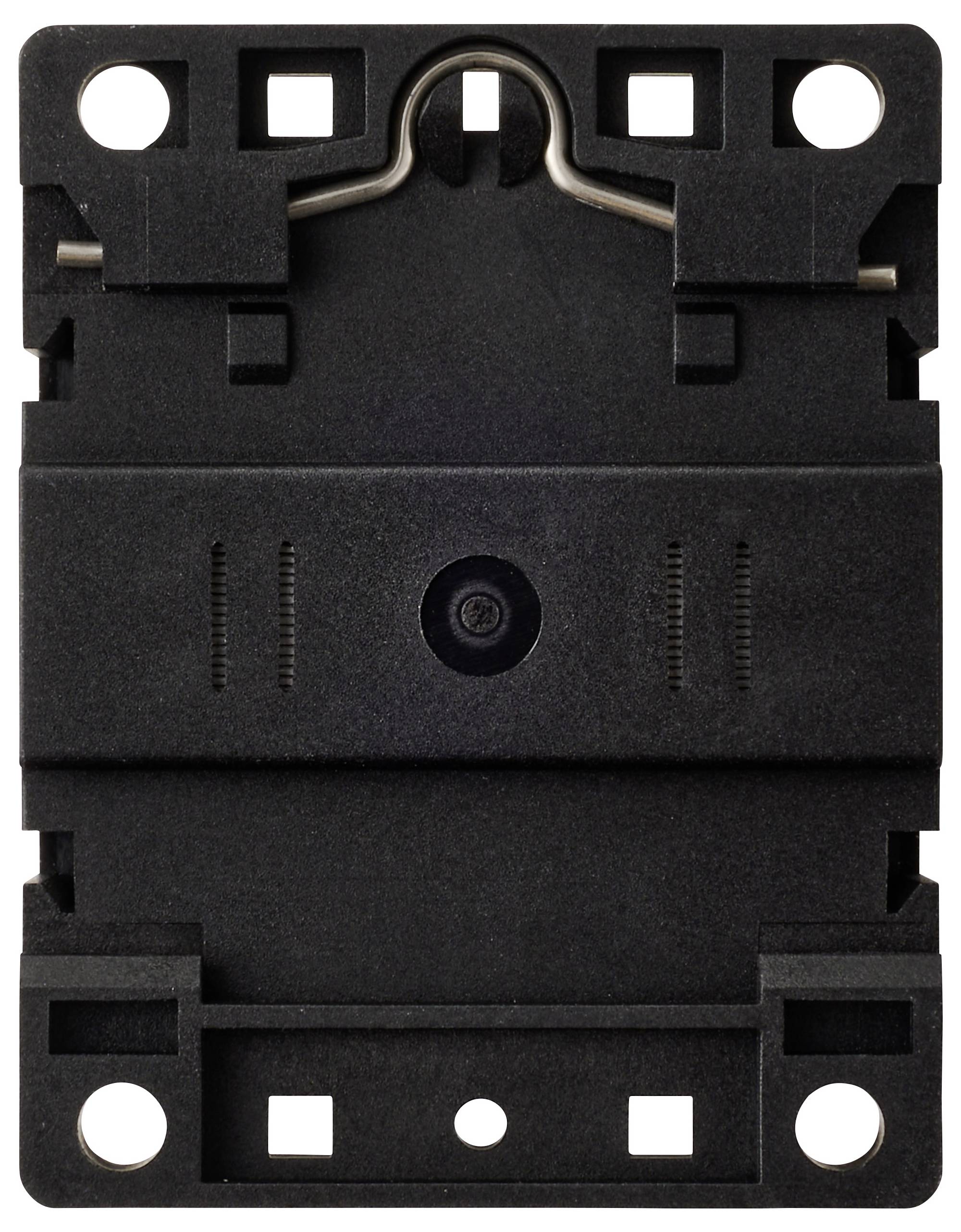

Een close-up van een zwart plastic elektrisch component met meerdere gaten en een metalen clip aan de bovenkant, wat wijst op het gebruik ervan in circuitassemblage.

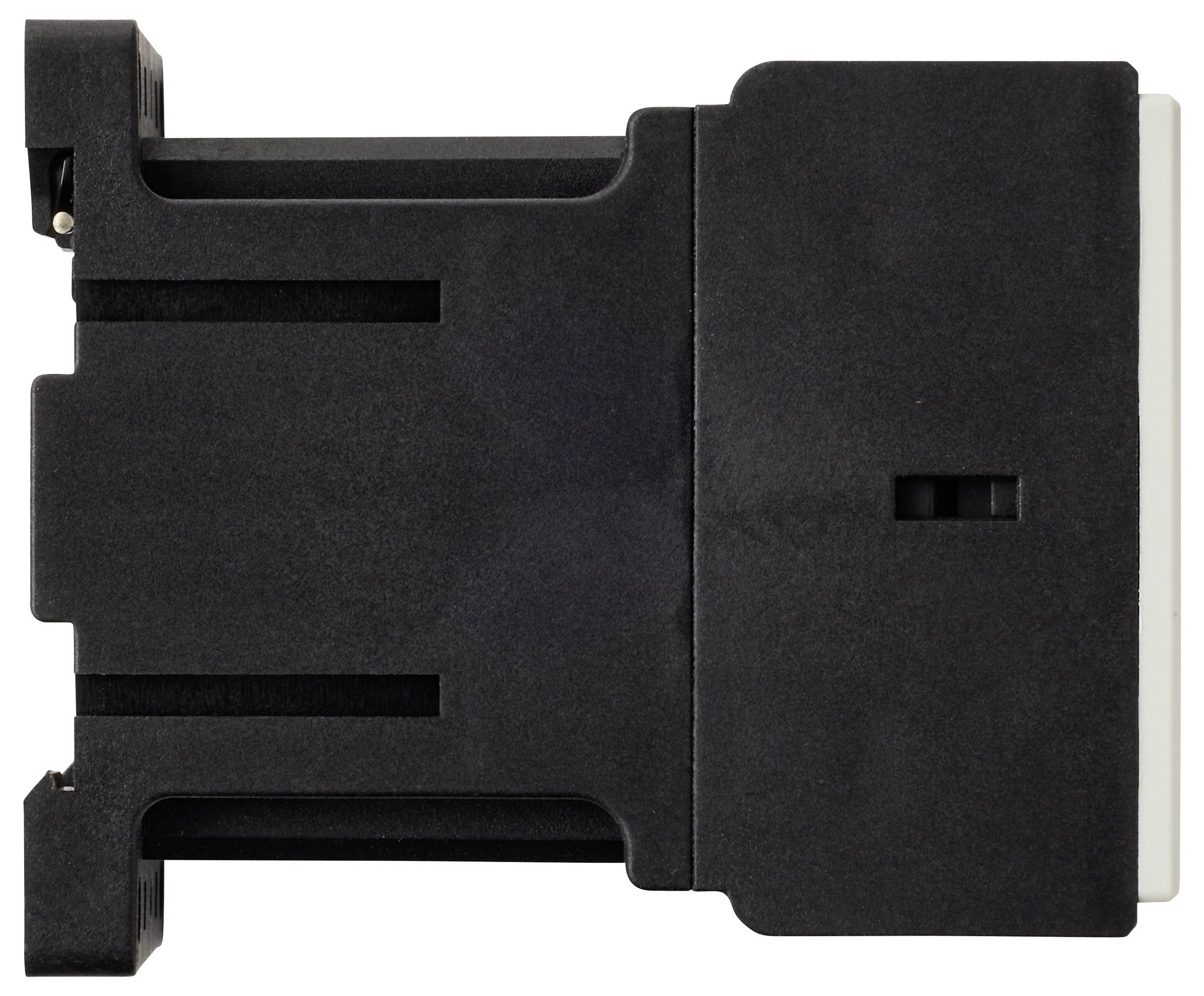

'Zwarte hardwarebeugel met rechthoekige vorm en sleuven, waarschijnlijk bedoeld voor het bevestigen of verbinden van componenten in elektronische apparaten.''

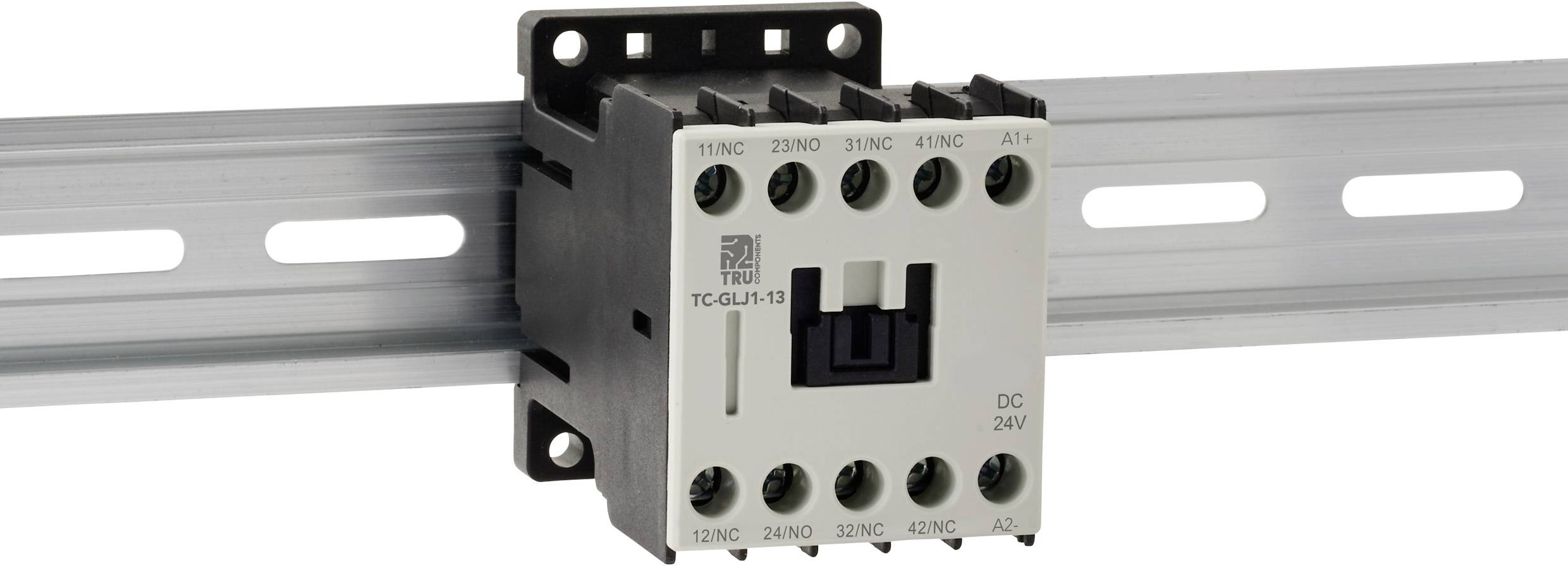

Een witte elektrische contactor is gemonteerd op een metalen rail, met verschillende gemerkte aansluitpunten, gebruikt voor het besturen van elektrische circuits.

1/5

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Nominale spanning

24 V/DC

Belastingsstroom

10 A

Aansluiting

Schroefklem

Datasheet (PDF)

Morgen leverbaar

196 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 19,83

-13 %

€ 17,35

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

TC-GYJ1-13-24VDC Hulpbeveiliging 1x NO, 3x NC

Extra services en acties

Technische specificaties

Nominale spanning (UE): 690 V.
Frequentie: 50/60 Hz
Conventionele verwarmingsstroom (0 ≤ 40 °C): 10 A.
Min. Schakelvermogen (Umin): 17 V.
Min. Schakelvermogen (Imin): 5 A.
Overbelastingsstroom: 80 A.
Nominale stuurspanning (US): 24 VDC
Nominale stuurgrens (CLOSE): 85% - 110% US
Nominale stuurgrens (loslaten): 10% - 70% US
Gemiddeld stroomverbruik (start): 40 VA
Gemiddeld stroomverbruik (vrijgave): 7 VA
Gemiddeld stroomverbruik (gemiddeld): 3 - 4 W.
Warmteverlies: 1,3 W.
Actietijd (sluiten): 5 - 15 ms
Actietijd (openen): 10 - 20 ms
Zacht draad zonder klem: 0,75 - 2 mm²
Harde draad zonder klem: 1,5 - 2 mm²

: Piece

Soortnaam: Hulpbeveiliging

Type: TC-GYJ1-13-24VDC

Aantal polen: 4-polig

: 1x NO
3x NC

Type hulpcontact: 1x NO
3x NC

Nominale spanning: 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Continu stroom (max.): 10 A

Belastingsstroom: 10 A

Montagewijze: DIN-rail

Aansluiting: Schroefklem

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: 70 °C

Breedte: 45.5 mm

Hoogte: 58.5 mm

Diepte: 70 mm

Afm.: (b x h x d) 45.5 x 58.5 x 70 mm

Inhoud: 1 stuk(s)

Verpakking: Verpakking zonder plastic
