Siemens 3RH2911-1FA22-0MA0 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 kopen ? Conrad Electronic

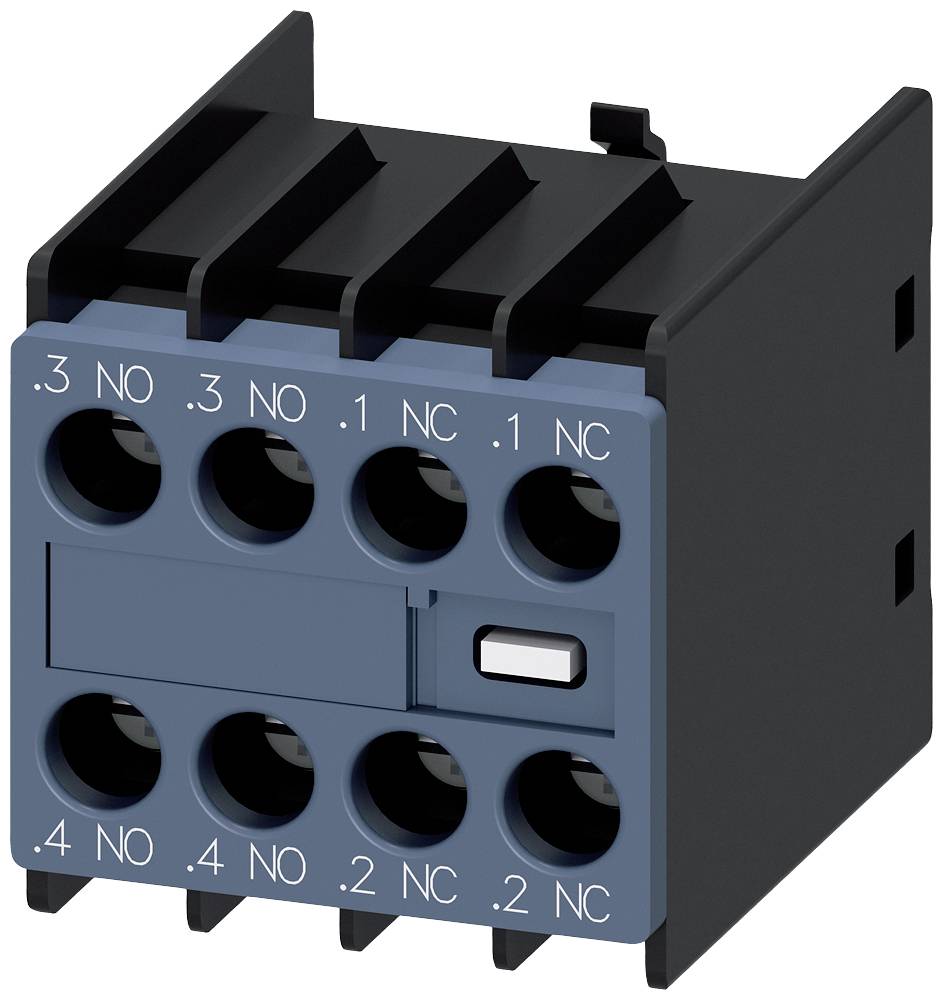

Een elektrische stekkerblokkeerder met meerdere ingangen, genummerd van 1 tot 4, waarvan sommige zijn gemarkeerd met 'NC' en 'NO'.

Afbeelding vergelijkbaar

Een geopende schakelkast vol kabels en elektrische componenten, naast een machine waarvan het raam bedekt is met waterdruppels.

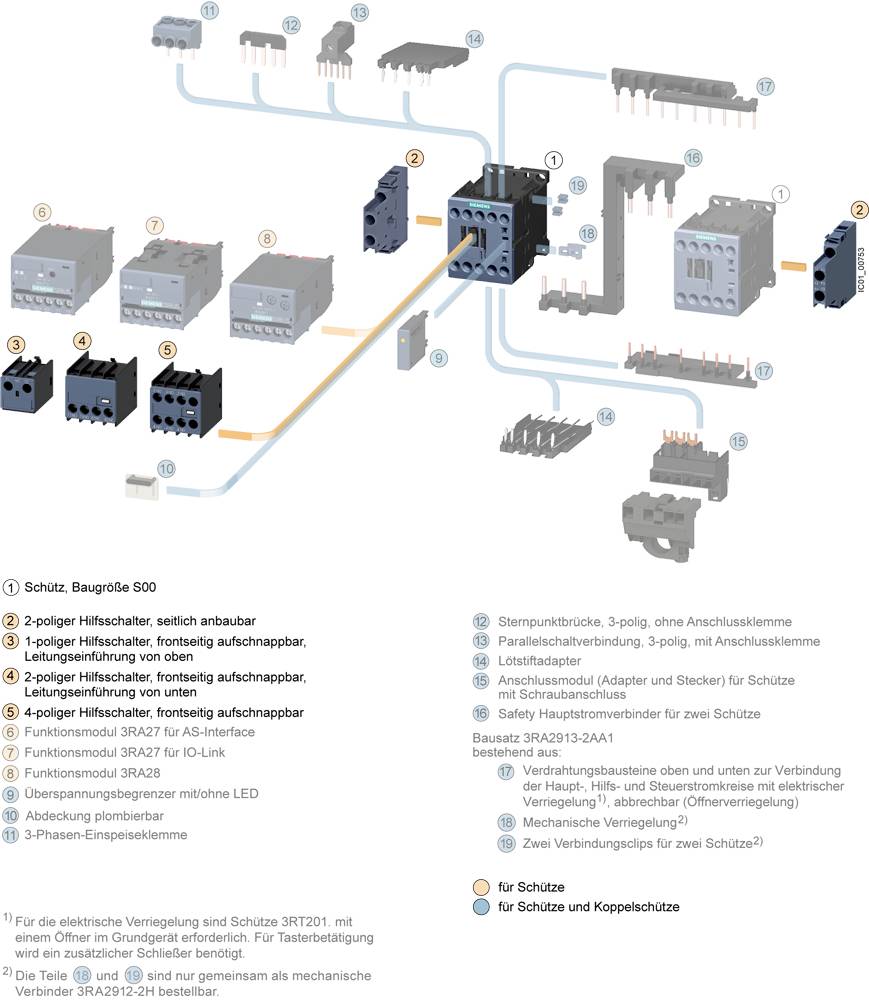

Schakelschema toont verschillende schakeltypes en hun verbindingen, inclusief hulpschakelaars en vergrendelingsmechanismen, met toelichting.

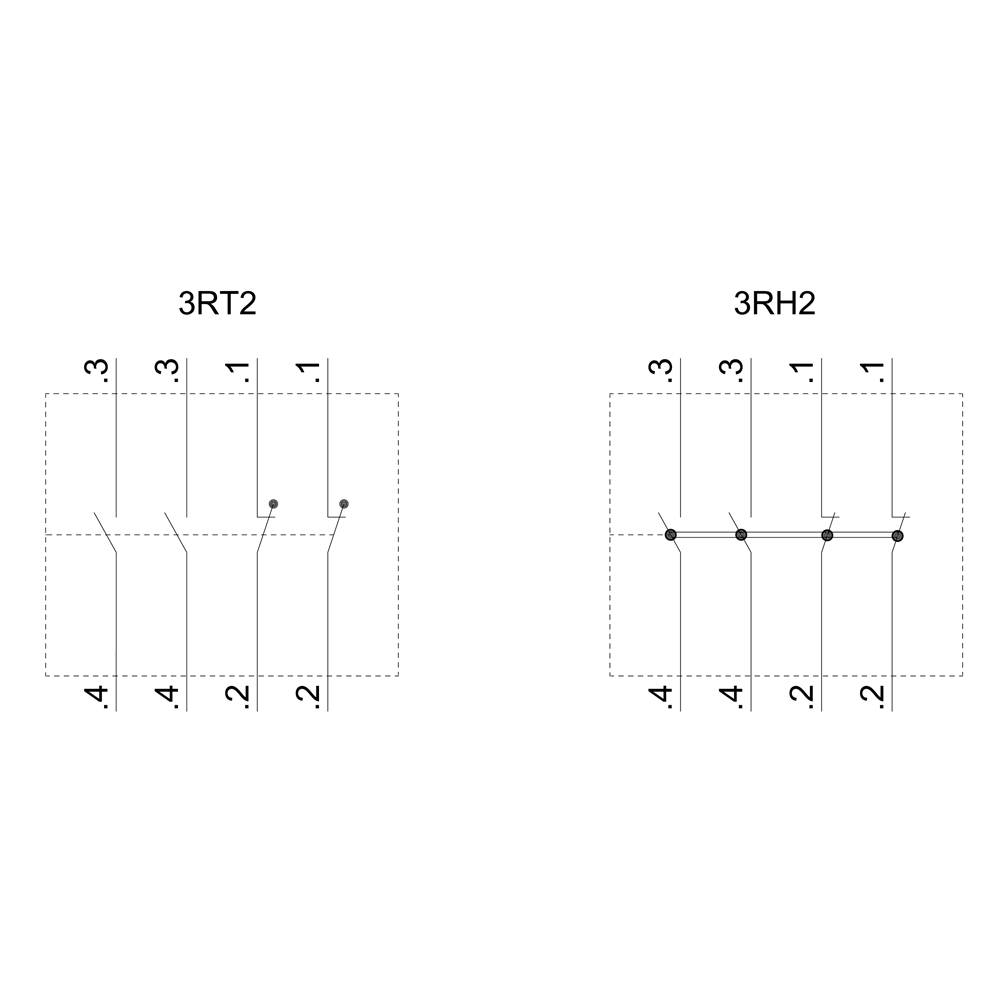

Diagram toont twee schakelschema's: Links 3RT2 met schakelaars 3, 1, 2, 4; Rechts 3RH2 met horizontale verbindingen tussen schakelaars 4, 3, 1, 2.

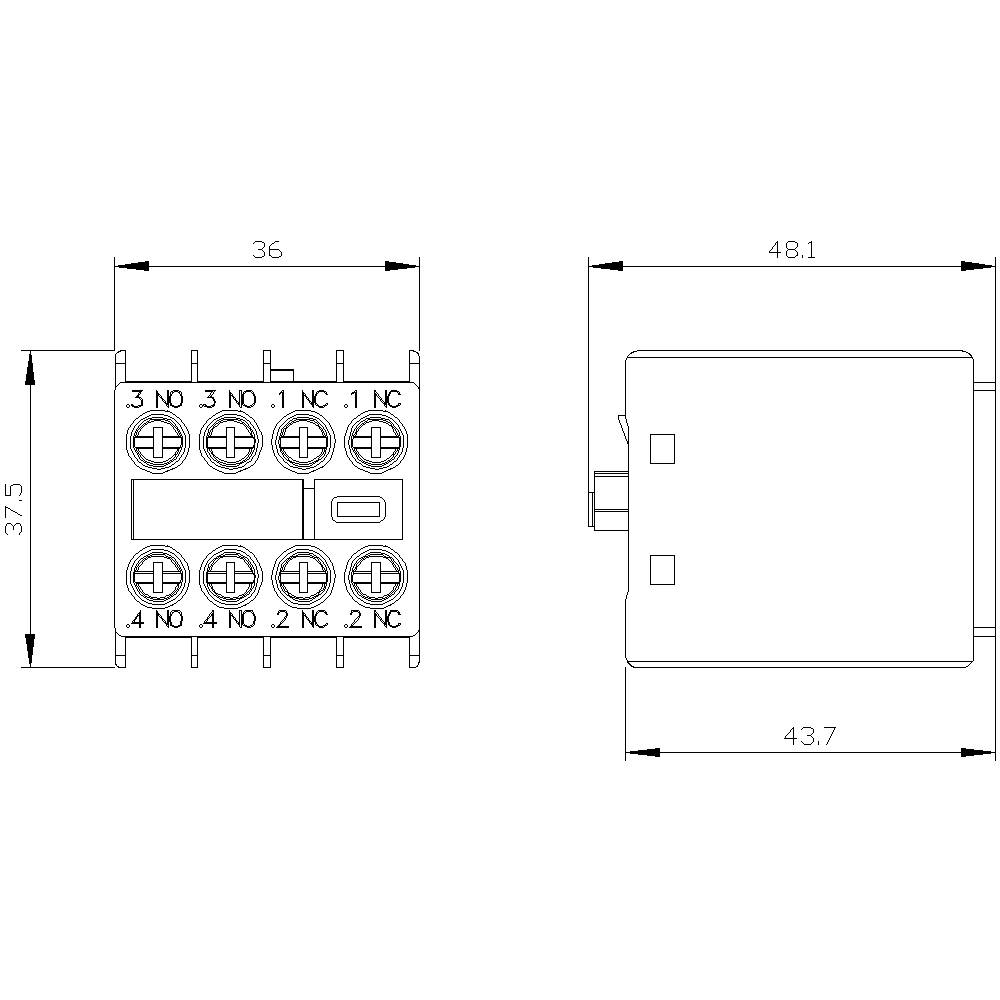

Technische tekening van een elektrische schakelaar met afmetingen: breedte 36 mm, hoogte 37,5 mm, diepte 43,7 mm, zijaanzicht 48,1 mm.

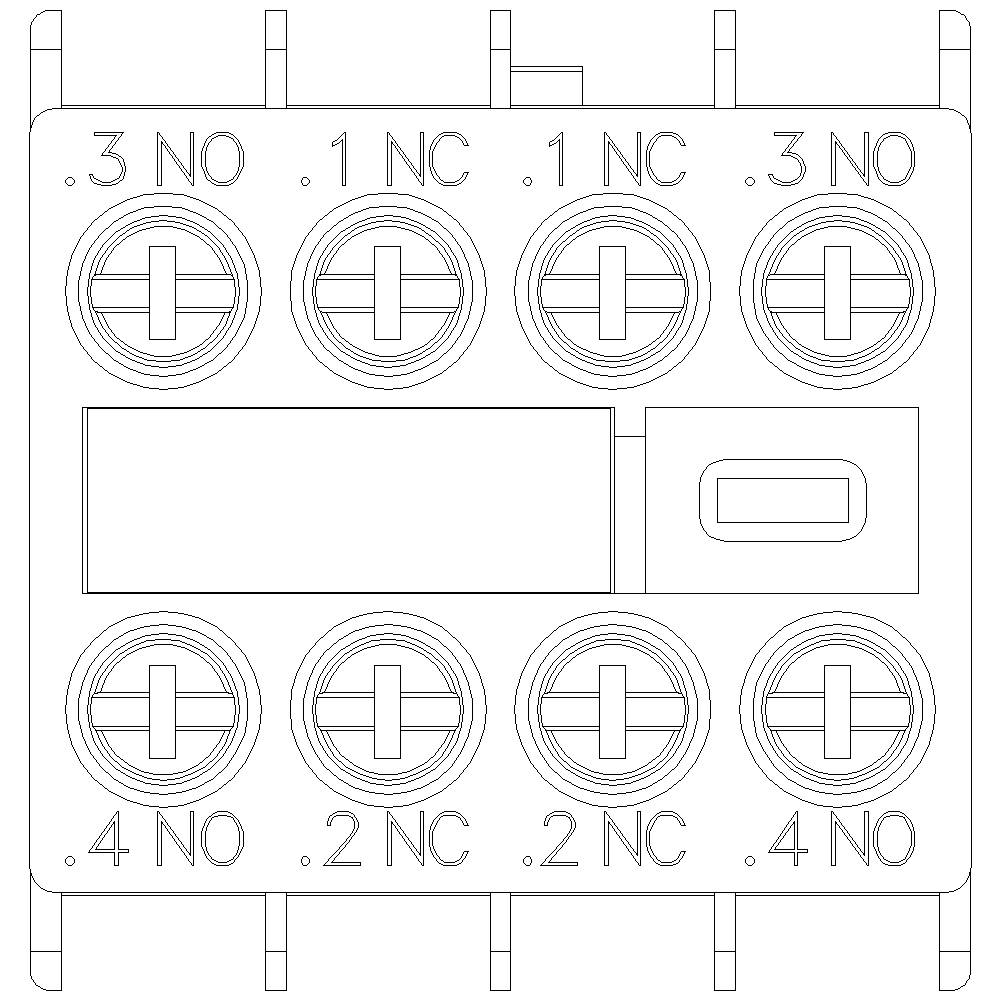

Schakelschema van een elektrisch onderdeel met acht contacten, gekenmerkt door '.3 NO', '.1 NC', '.3 NO', '.4 NO', '.1 NC', '.2 NC', '.2 NC', '.4 NO'.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3RH2911-1FA22-0MA0

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar wo. 30 sep.

2 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 22,31 / Stuk)

€ 22,31

excl. btw

Slechts 2 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde te klikken, met SUVA-goedkeuring
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

: Piece

Soortnaam: Hulpschakelaar

Type: 3RH2911-1FA22-0MA0

Bouwgrootte: S00
S0
S2
S3

Schakelwijze: Direct schakelend

Type hulpcontact: 2x NO
2x NC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 37.5 mm

Diepte: 43.7 mm

Afm.: (b x h x d) 36 x 37.5 x 43.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862267 Siemens 3RH2911-1FA22-0MA0 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862267 Siemens 3RH2911-1FA22-0MA0 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1

Omschrijving

Hulpschakelaar aan de voorzijde, 2 S + 2 Ö stroomkabel 1 S, 1 S, 1 Ö, 1 Ö voor 3RH2 en 3RT2 schroefaansluiting .3/.4, .3/.4, .1/.2, .1/.2 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurstroomcircuit.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
