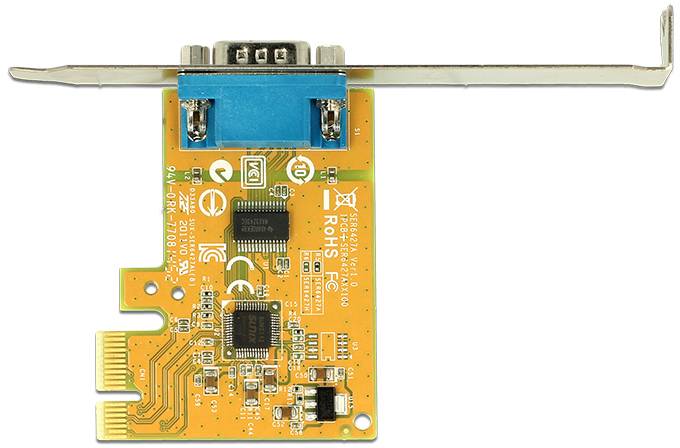

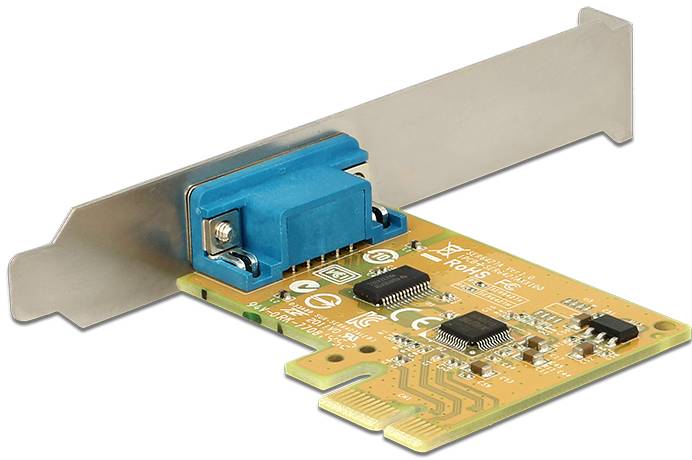

Delock 89444 PCI Express kaart Serieel (9-pol.) PCIe
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 26,44 / Stuk)
€ 26,44
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
U heeft al het beste aanbod voor uw hoeveelheid.
De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.
Technische specificaties
- Soortnaam
PCI Express kaart
- Interface
PCIe
- Aantal serieel
1 x
- Chipset
Sunplus
- Kenmerken
Incl. Low-Profile slotplaat
- Aansluitingen (uitgang)
Serieel (9-pol.)
- Kleur (specifiek)
Grijs
- Aansluiting A
PCIe
- UKCA
Ja
- Data transfer snelheid (max)
0.0001152 Gbit/s
- Seriële poort(en)
1
- Intern
Ja
- Gebruikershandleiding
Ja
- RS-232
Ja
- Meegeleverde drivers
Ja
- Montagebeugels meegeleverd
Ja
Documenten en downloads
Datablad
Datablad 3378704 Delock 89444 PCI Express kaart Serieel (9-pol.) PCIe
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3378704 Delock 89444 PCI Express kaart Serieel (9-pol.) PCIe
Omschrijving

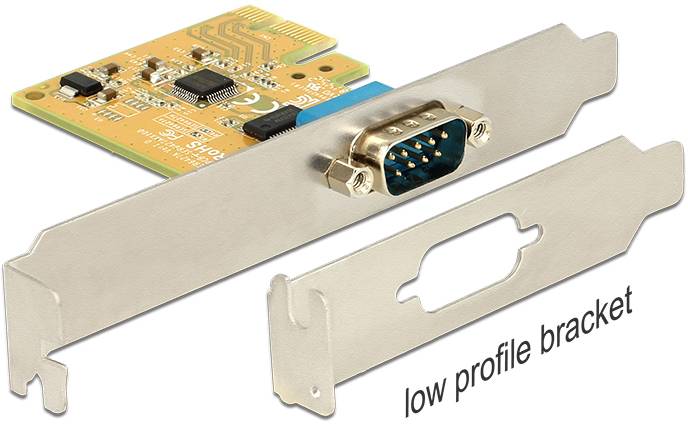

DeLOCK seriële RS232 PCI-Express kaart met 1 9-pins SUB-D poort en Low Profile bracket
Gebruik deze Seriële RS232 PCI Express (PCIe) kaart om uw PC uit te breiden met 1 9-pins SUB-D aansluiting. Het inbouwen van de kaart in een vrij PCIe slot is een
Kenmerken:
aansluitingen: 1x 9-pins SUB-D (mannelijk)
geschikt voor plaatsing in een PCI-Express (PCIe) slot
inclusief Low-Profile bracket*
niet geschikt voor (standaard) PCI en Mini PCI-Express (MiniPCIe) slots
type: serieel (RS-232)
geschikt voor overdrachtssnelheden tot 115,2 Kb/s
chipset: Sunix SUN2212
geschikt voor Windows
*Low-Profile bracket
Met een Low-Profile bracket kunt u een standaard PCI kaart die Low-Profile ready is, monteren in een Low-Profile behuizing. De standaard PCI-bracket schroeft u los en vervangt u voor de Low-Profile bracket. Dit kan handig zijn in kleinere systeemkasten met een beperkt aantal sloten.
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
USB naar serieel
Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.
PCI
PCI, kort voor Peripheral Component Interconnect, is een standaard voor de uitbreidingssleuven die zich bevinden op het moederbord van een computer. De sleuven maken het mogelijk om functionaliteiten toe te voegen aan het moederbord, zoals een geluidskaart of netwerkkaart.
PCI-Express (PCIe)
De opvolger PCIe (Peripheral Component Interconnect Express) maakt het mogelijk hogere snelheden te halen. PCIe is er in meerdere formaten, namelijk 1x, 4x, 8x en 16x, waar 1x de kleinste is en 16x de grootste. Een kleinere kaart kan gewoon in een grotere sleuf, andersom werkt echter niet.
Mini PCI-Express (MiniPCIe)
MiniPCIe is een kleinere variant hiervan die wordt gebruikt in mini PCs en laptops.
Welke PCI kaartsoort heeft u nodig?
Welke aansluiting u nodig heeft is afhankelijk van uw moederbord en welke aansluitingen hier nog vrij op zijn. Hiervoor kunt u het beste de PC openmaken en op het moederbord kijken, meestal moet de linker kap van de systeemkast hiervoor worden verwijderd. Het moederbord is het grootste circuit board in de computer en is in de meeste gevallen bevestigd tegen het achterpaneel. De PCI(e) sloten vindt u linksonder op het moederbord. Via de afbeelding bij dit artikel kunt u snel zien of het een PCI of een PCIe slot betreft.
Specificaties DeLOCK seriële RS232 PCI-Express kaart met 1 9-pins SUB-D poort en Low Profile bracket
aansluitingen extern: 1x 9-pins SUB-D (mannelijk)
aansluitingen intern: 1x PCIe bus (x1)
geschikt voor plaatsing in een PCI-Express (PCIe) slot
inclusief Low-Profile bracket
niet geschikt voor (standaard) PCI en Mini PCI-Express (MiniPCIe) slots
type: serieel (RS-232)
geschikt voor overdrachtssnelheden tot 115,2 Kb/s
chipset: Sunix SUN2212
volgt PCI-Express specificatie 2.0
signalen: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
bescherming tegen elektrostatische ontladingen (±1,5 kV ESD protectie) voor alle seriële signalen conform IEC1000-4-2 standaard
128 byte FIFO-geheugen
compatibel met industriële standaard 16C950 UART
Windows WHQL gecertificeerd
geschikt voor Windows
kleur: grijs
conform: RoHS
garantie: 2 jaar
Inhoud verpakking:
PCIe kaart
Low Profile bracket
driver CD
gebruiksaanwijzing
Downloads
Productsheet
Drivers v9.0.5.0 (voor Windows 10, 10 LTSB en Server 2016 - WHQL)
Drivers v9.0.4.0 (voor Windows 10 en Server 2016 - WHQL)
Drivers v8.3.0.0 (voor Windows 7, 8.1, 10, Server 2012 en 2012R2
Drivers v9.0.0.0 (voor Windows 10 en Server 2016)
Drivers v8.2.2.0 (voor Windows 8.1 en 10)
Drivers v8.2.0.0 (voor Windows 7)
