Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Axiale schroefaansluiting
Serie
RockStar® HDC 48A
Bijzonderheden
Met koperlegering
Totaal aantal polen
6 + 6 + PE
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC 48A
- Bijzonderheden
Met koperlegering
- Aansluiting
Axiale schroefaansluiting
- Totaal aantal polen
6 + 6 + PE
- Aderdoorsnede (max.)
35 mm²
- Aantal polen
6
6
- Aderdoorsnede (min.)
16 mm²
- Aderdoorsnede vermogenscontact (max.)
35 mm²
- Aderdoorsnede vermogenscontact (min.)
16 mm²
- Aderdoorsnede besturingscontact (max.)
2.5 mm²
- Aderdoorsnede besturingscontact (min.)
0.5 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
34
47.8 mm
111 mm
690 V
12
Pin
-40-125 °C
V0
8 kV
Axial screw connection
Silver
3
16-35 mm²
16-35 mm²
16-35 mm²
TRUE
Other copper alloys
100 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 801311210 Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS
Omschrijving

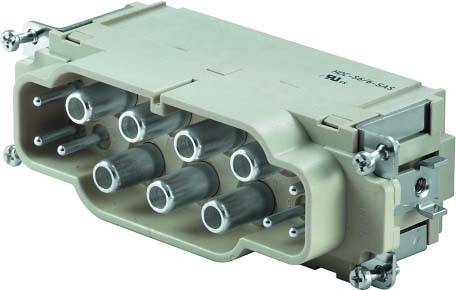

Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Steckverbinder-Einsatz Typ:HDC S6 6 SASAnzahl der Leistungskontakte:6Anzahl der Steuerkontakte:6Kontakteinsatz ohne Kontakte:neinKontaktausführung:StiftPolzahl:12Werkstoff des Steckverbindereinsatzes:ThermoplastBemessungsstrom In:100 ABetriebstemperatur:-40..125 °CBemessungsspannung:690 VBemessungsstoßspannung:8 kVVerschmutzungsgrad:3Ausführung des elektrischen Anschlusses:AxialschraubanschlussMit Drahtschutz:jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:16..35 mm²Anschließbarer Leiterquerschnitt eindrähtig:35..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:16..35 mm²Werkstoff der Kontaktbeschichtung:SilberWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:jaBreite:34 mmHöhe:47,8 mmTiefe:111 mm
Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS: weitere Details
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper. EAN: 4032248212095
Geliefert wird: Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS, Verpackungseinheit: 1 Stk., EAN: 4032248212095
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Steckverbinder-Einsatz Typ:HDC S6 6 SASAnzahl der Leistungskontakte:6Anzahl der Steuerkontakte:6Kontakteinsatz ohne Kontakte:neinKontaktausführung:StiftPolzahl:12Werkstoff des Steckverbindereinsatzes:ThermoplastBemessungsstrom In:100 ABetriebstemperatur:-40..125 °CBemessungsspannung:690 VBemessungsstoßspannung:8 kVVerschmutzungsgrad:3Ausführung des elektrischen Anschlusses:AxialschraubanschlussMit Drahtschutz:jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:16..35 mm²Anschließbarer Leiterquerschnitt eindrähtig:35..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:16..35 mm²Werkstoff der Kontaktbeschichtung:SilberWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:jaBreite:34 mmHöhe:47,8 mmTiefe:111 mm
Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS: weitere Details
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper. EAN: 4032248212095
Geliefert wird: Weidmüller Steckverbinder-Einsatz HDC S6 6 SAS, Verpackungseinheit: 1 Stk., EAN: 4032248212095
