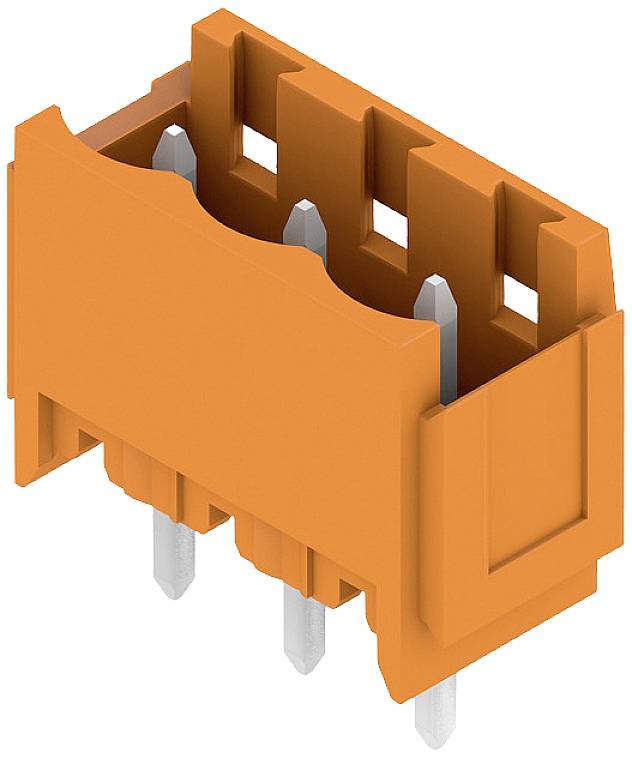

Weidmüller 2496200000 Printplaatconnector Totaal aantal polen 3 Aantal rijen 1 100 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Printplaatconnector
Totaal aantal polen
3
Rastermaat (RM)
5.08 mm
Inhoud
100 stuk(s)
Totaal aantal polen
3
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 54,54
3
3% = € 5,31
€ 52,77
5
5% = € 12,40
€ 52,06
10
5% = € 29,50
€ 51,59
25
6% = € 87,25
€ 51,05
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 100 stuk(s))
Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
- Totaal aantal polen 3
- Aantal rijen 1
- Inhoud 100 stuk(s)
Extra services en acties
Technische specificaties
- Diepte: 8.5 mm
- Montage op de printplaat: THT-soldeeraansluiting
- Uitvoerhoek: 180°
- Aantal soldeerpennen per pool: 1
- Diameter montagegat: 1,3 mm
- Isolatiemateriaal: PA GF
- Opslagtemperatuur: -25 tot +55 °C
- Steekkracht/pool: 10 N
- Trekkracht/pool: 7,5 N
- Soldeerpenlengte: 4,5 mm
- Soortnaam
Printplaatconnector
- Totaal aantal polen
3
- Totaal aantal polen
3
- Aantal rijen
1
- Rastermaat (RM)
5.08 mm
- Nominale stroom
18.5 A
- Nominale stroom (afgerond)
18.5 A
- Aantal polen per rij
3
- Aansluiting
THT
Solderen
- Kleur (specifiek)
Oranje
- Materiaal (behuizing)
PA
- Fabrikantnr.
2496200000
- Inhoud
100 stuk(s)
- Contactmateriaal
CuMg
- Breedte
17 mm
- Hoogte
16.5 mm
- Max. temperatuur
+100 °C
- Min. temperatuur
-50 °C
- Type
SL 5.08HC/03/180B 4.5SN OR BX
- Afm.
(b x h) 17 mm x 16.5 mm
- Doorgangsweerstand
5 mΩ
- Isolatieweerstand
100 MΩ
- Contactoppervlak connect
Vertind
- Maataanduidingen
17 mm x 16.5 mm x 8.5 mm
- Nominale spanning
300 V
- Aantal polen
3
- Conform RoHS
Ja
- Paring cycli
25
- Stiftlengte
4,5 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1948941 Weidmüller 2496200000 Printplaatconnector Totaal aantal polen 3 Aantal rijen 1 100 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1948941 Weidmüller 2496200000 Printplaatconnector Totaal aantal polen 3 Aantal rijen 1 100 stuk(s)
Omschrijving
Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#2496200000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:4,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118506259
Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000, Verpackungseinheit: 100 Stk., EAN: 4050118506259
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#2496200000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:4,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118506259
Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000, Verpackungseinheit: 100 Stk., EAN: 4050118506259
