Name: Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)
Brand: Weidmüller
SKU: 1948625
Availability: BackOrder

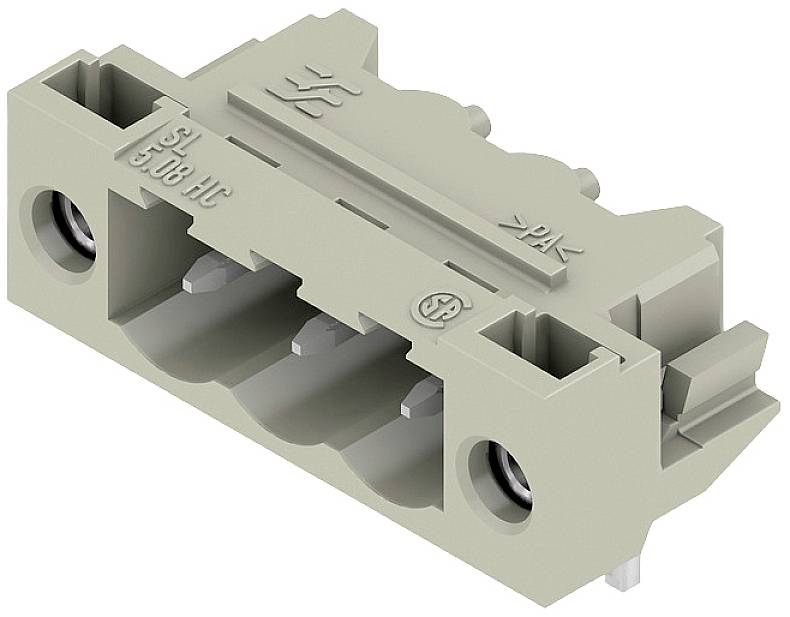

Een rechthoekige, grijs-beige stekker met drie aansluitingen en metalen contacten, met schroeven aan de zijkant, voor elektrische verbindingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

72 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 20 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 72 stuk(s))

Set(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 3
Inhoud 72 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 12 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 90°
Opslagtemperatuur: -25 tot +55 °C
Steekkracht/pool: 10 N
Trekkracht/pool: 7,5 N
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 3

Totaal aantal polen: 3

Rastermaat (RM): 5.08 mm

Nominale stroom: 18.5 A

Nominale stroom (afgerond): 18.5 A

Aansluiting: THT
Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 1401010000

Inhoud: 72 stuk(s)

Contactmateriaal: CuMg

Breedte: 25.04 mm

Hoogte: 11.7 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL 5.08HC/03/90LF 3.2SN GY BX

Afm.: (b x h) 25.04 mm x 11.7 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Verguld

Maataanduidingen: 25.04 mm x 11.7 mm x 12 mm

Nominale spanning: 300 V

Aantal polen: 3

Conform RoHS: Ja

Paring cycli: 100

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1948625 Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948625 Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#1401010000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:GoldAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118202649

Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000, Verpackungseinheit: 72 Stk., EAN: 4050118202649
