Name: Weidmüller 1335520000 Printplaatconnector Totaal aantal polen 9 36 stuk(s)
Brand: Weidmüller
SKU: 1948817
Availability: InStock

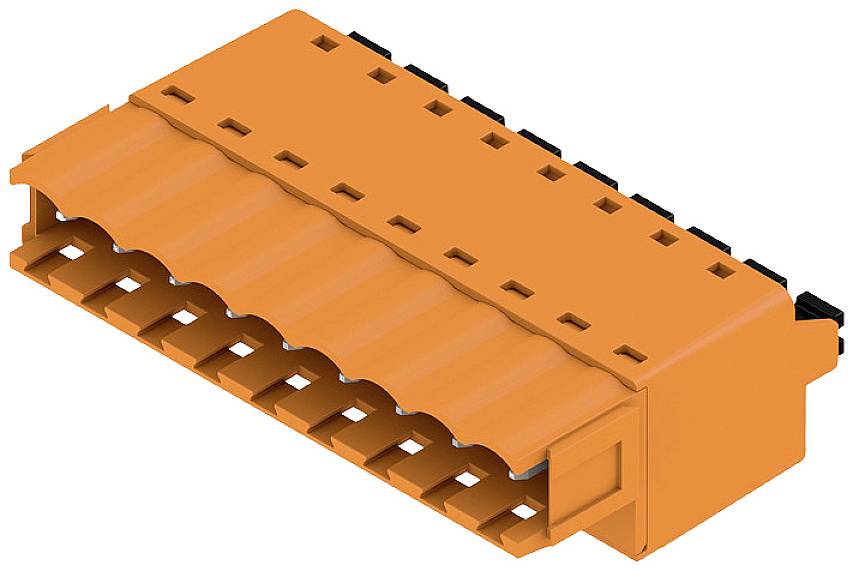

Een oranje elektrische stekker met meerdere aansluitingen, rechthoekige vorm, met geribde oppervlakte voor betere grip.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

36 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 15 okt.

2 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 36 stuk(s))

Set(s)

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Slechts 2 Set(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 9
Inhoud 36 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 30 mm
Isolatiemateriaal: PBT
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 10 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Steekkracht/pool: 7 N
Trekkracht/pool: 5,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 120 A.
Kleur bedieningselementen: zwart
Materiaal bedieningselement: PBT
Leerdoorn: 2,8 mm x 2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 9

Totaal aantal polen: 9

Rastermaat (RM): 5.08 mm

Nominale stroom: 14 A

Nominale stroom (afgerond): 14 A

DIN-norm: DIN 5264

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Oranje

Materiaal (behuizing): PA

Fabrikantnr.: 1335520000

Inhoud: 36 stuk(s)

Contactmateriaal: CuSn

Hoogte: 14.2 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SLF 5.08/09/180B SN OR BX

: 26 AWG - 12 AWG

Afm.: 14.2 mm x 30

Doorgangsweerstand: 4,5 mΩ

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,13 mmm - 3,31 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 14.2 mm x 30 mm

Nominale spanning: 300 V

Aantal polen: 9

Dwarsdoorsnede: 2,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1948817 Weidmüller 1335520000 Printplaatconnector Totaal aantal polen 9 36 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948817 Weidmüller 1335520000 Printplaatconnector Totaal aantal polen 9 36 stuk(s)

Omschrijving

Weidmüller Leiterplattensteckverbind. SLF 5.0809180BSNORBX

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattensteckverbind. Stiftstecker, 5.08mmTyp:SLF 5.0809180BSNORBXVerbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:9Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Leiterplattensteckverbind. SLF 5.0809180BSNORBX: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118138788

Geliefert wird: Weidmüller Leiterplattensteckverbind. Stiftstecker, 5.08mm SLF 5.0809180BSNORBX, Verpackungseinheit: 36 Stk., EAN: 4050118138788
