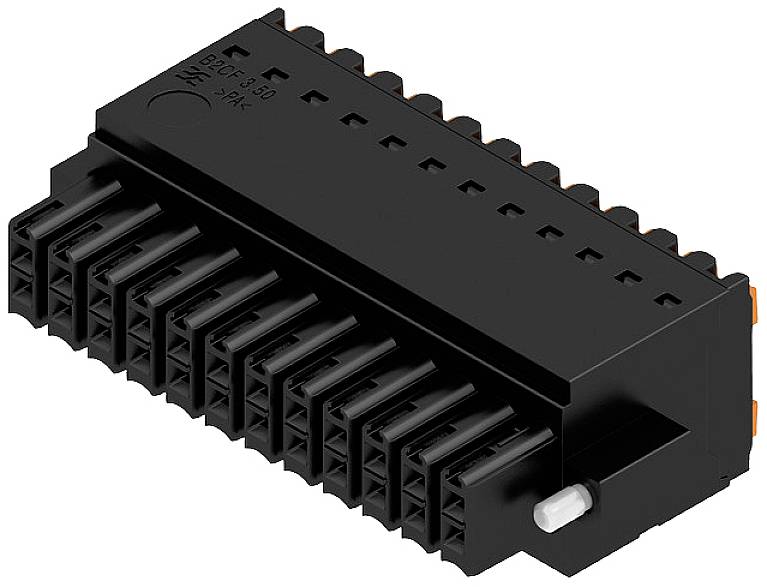

Weidmüller 1277970000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Printplaatconnector
Totaal aantal polen
24
Rastermaat (RM)
3.5 mm
Inhoud
36 stuk(s)
Totaal aantal polen
24
Datasheet (PDF)
5 Set(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 412,40
3
2% = € 30,21
€ 402,33
5
3% = € 70,35
€ 398,33
10
4% = € 167,50
€ 395,65
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 36 stuk(s))
Totaal (€ 412,40 / Stuk)
€ 412,40
excl. btw
& Gratis verzending*
Slechts 5 Set(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
- Totaal aantal polen 24
- Aantal rijen 1
- Inhoud 36 stuk(s)
Extra services en acties
Technische specificaties
- Diepte: 26.25 mm
- Isolatiemateriaal: PA 66 GF 30
- Opslagtemperatuur: -25 tot +55 °C
- Isoleerlengte: 10 mm
- Aderaansluittechniek: PUSH IN, veeraansluiting
- Aderuitgangsrichting: 180°
- Aanraakbeveiliging: IP20
- Aanhaalmoment schroefflens: 0,2 Nm - 0,25 Nm
- Steekkracht/pool: 5 N
- Trekkracht/pool: 5 N
- Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
- Kleur bedieningselementen: oranje
- Materiaal bedieningselement: PA 66/6
- Bedieningskracht bedieningselement: 40 N
- Soortnaam
Printplaatconnector
- Totaal aantal polen
24
- Totaal aantal polen
24
- Aantal rijen
1
- Rastermaat (RM)
3.5 mm
- Nominale stroom
9.5 A
- Nominale stroom (afgerond)
9.5 A
- DIN-norm
DIN 5264
- Aantal polen per rij
24
- Aansluiting
Push-In-klem
Veerklem
- Kleur (specifiek)
Zwart
- Materiaal (behuizing)
PA
- Fabrikantnr.
1277970000
- Inhoud
36 stuk(s)
- Contactmateriaal
Koper
- Breedte
49 mm
- Hoogte
15.2 mm
- Max. temperatuur
+120 °C
- Min. temperatuur
-50 °C
- Type
B2CF 3.50/24/180F SN BK BX
26 AWG - 16 AWG
- Afm.
(b x h) 49 mm x 15.2 mm
- Isolatieweerstand
100 MΩ
- Klembereik-Ø (mm)
0,14 mmm - 1,5 mm²
- Contactoppervlak connect
Vertind
- Maataanduidingen
49 mm x 15.2 mm x 26.25 mm
- Nominale spanning
300 V
- Aantal polen
24
- Dwarsdoorsnede
1,5 mm²
- Conform RoHS
Ja
- Paring cycli
25
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1948814 Weidmüller 1277970000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1948814 Weidmüller 1277970000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)
Omschrijving
Weidmüller Verbinder 3.50mm B2CF 3.50#1277970000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277970000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:24Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277970000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068009
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277970000, Verpackungseinheit: 36 Stk., EAN: 4050118068009
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277970000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:24Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277970000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068009
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277970000, Verpackungseinheit: 36 Stk., EAN: 4050118068009
