Name: Telegärtner 100023405 100023405 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece
Brand: Telegärtner
SKU: 1090869
Availability: InStock

Een metalen verbindingsconnector met een zwarte afdichting, geschikt voor elektrische of elektronische toepassingen.

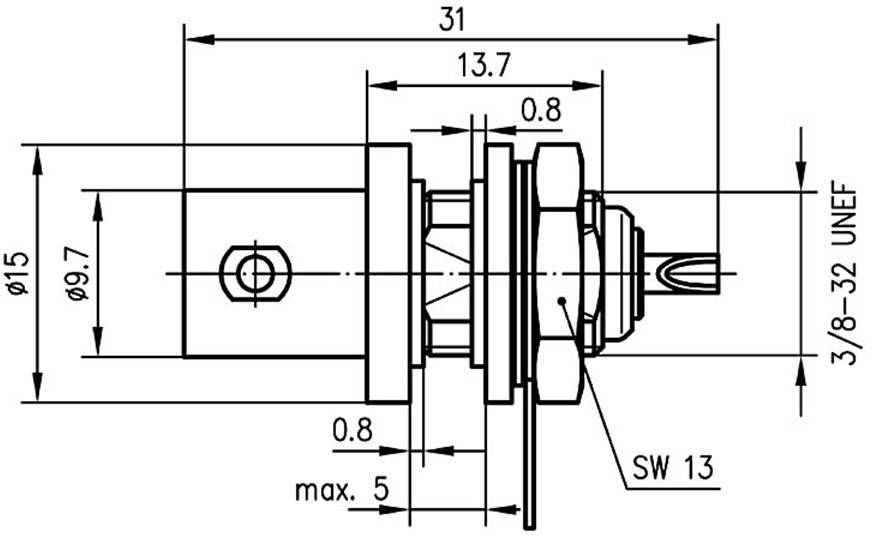

Technische tekening van een connector met afmetingen: totale lengte 31 mm, diameter 9,7 mm, schroefdraad 3/8-32 UNEF, sleutelwijdte 13 mm.

1/2

Verpakkingswijze

Piece

Soortnaam

BNC-connector

Bouwtype

Bus, inbouw verticaal

Impedantie

50 Ω

Aansluiting

Solderen

Datasheet (PDF)

Leverbaar vr. 9 okt.

15 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Alternatief product van TRU COMPONENTS

TRU COMPONENTS TC-12885924 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s)

Verzending door Conrad Electronic

€ 1,23

excl. btw excl.

Highlights & Details

BNC-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Technische specificaties

Inbouwmaat: Z03
met isoleerschijven zwart

: Piece

Soortnaam: BNC-connector

Bouwtype: Bus, inbouw verticaal

Impedantie: 50 Ω

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Inbouw-Ø: 11.2 mm

Dikte frontplaat: 5 mm

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023405

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: POM

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023405

Soort sluiting: Bajonet

Kleur (specifiek): Zilver (metallic)

Gewicht: 0.008

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Kabelgroep

Aansluiting

Impedantie

Bouwtype

Kabel-Ø

Soortnaam

Telegärtner 100023301 100023301 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1366643

Leverbaar vr. 9 okt.

4 Stuk(s)

Verzending door Conrad Electronic

RG 316/U

Schroeven

50 Ω

Stekker, haaks

2.70 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,35^*

Telegärtner 100023303 100023303 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366268

Leverbaar vr. 9 okt.

69 Stuk(s)

Verzending door Conrad Electronic

RG 142 B/U

Crimpen

50 Ω

Stekker, recht

5 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,36^*

Telegärtner 100023304 100023304 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1090886

Leverbaar vr. 9 okt.

99 Stuk(s)

Verzending door Conrad Electronic

RG 316/U

Crimpen

50 Ω

Stekker, haaks

2.60 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

Telegärtner 100023305 100023305 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090850

Leverbaar vr. 9 okt.

27 Stuk(s)

Verzending door Conrad Electronic

RG 58

Crimpen

50 Ω

Stekker, recht

4.95 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,60^*

Telegärtner 100023312 100023312 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090849

Leverbaar vr. 9 okt.

24 Stuk(s)

Verzending door Conrad Electronic

RG 316

Crimpen

50 Ω

Stekker, recht

2.60 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,12^*

Telegärtner 100023314 100023314 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366772

Leverbaar do. 15 okt.

Verzending door Conrad Electronic

G 022 32

Crimpen

50 Ω

Stekker, recht

3 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,84^*

Telegärtner 100023316 100023316 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090844

Leverbaar vr. 9 okt.

43 Stuk(s)

Verzending door Conrad Electronic

H155

Crimpen

50 Ω

Stekker, recht

5.90 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,12^*

Telegärtner 100023319 100023319 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090847

Onbekende levertijd

Verzending door Conrad Electronic

RG 213

Crimpen

50 Ω

Stekker, recht

10.30 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Telegärtner 100023320 100023320 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366785

Leverbaar vr. 9 okt.

51 Stuk(s)

Verzending door Conrad Electronic

RG 214/U

Crimpen

50 Ω

Stekker, recht

10.80 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090845

Leverbaar vr. 9 okt.

58 Stuk(s)

Verzending door Conrad Electronic

LMR 400

Crimpen

50 Ω

Stekker, recht

10.30 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Documenten en downloads

Datablad

Datablad 1090869 Telegärtner 100023405 100023405 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090869 Telegärtner 100023405 100023405 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece

Omschrijving

De serie BNC omvat de meest gebruikte coaxiale stekkerverbindingen, die tot een frequentie van 4 GHz worden gebruikt. Zij beschikken over een bajonetsluiting en worden in de uitvoeringen met 50 Ω en 75 Ω golfweerstand aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie BNC zijn als soldeer- of inperstypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie BNC worden voor signaal-, data- en video-overdracht gebruikt.
