Name: Softing CTK5015 Kabellengtemeter Netwerk
Brand: Softing
SKU: 101464
Availability: InStock

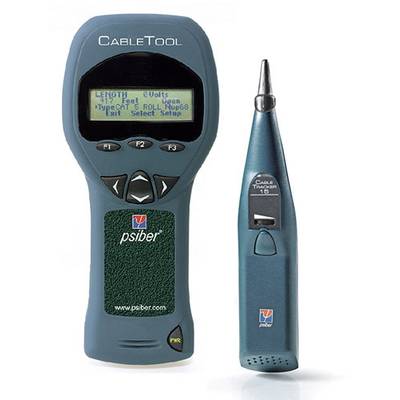

'CableTool'-apparaat voor het meten van kabellengte en -type. Links een groot display met toetsen, rechts een kleinere, handmatige sensor.

Digitaal kabeltesters met LCD-scherm toont kabellengte van 11,12 voet. Twee meetleidingen zijn aangesloten.

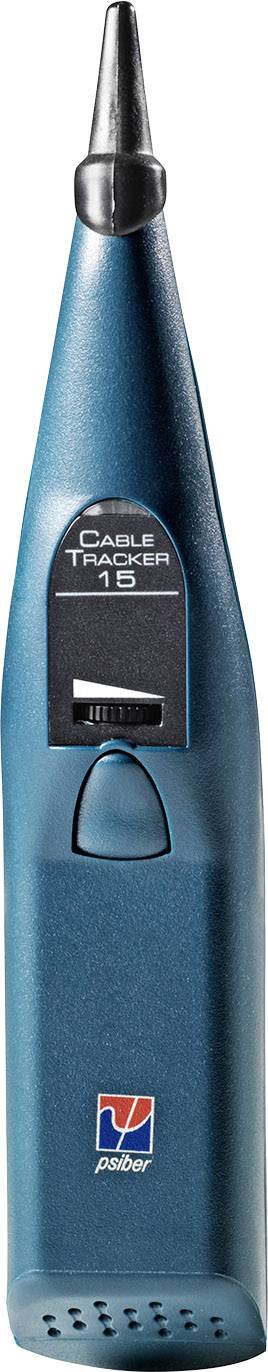

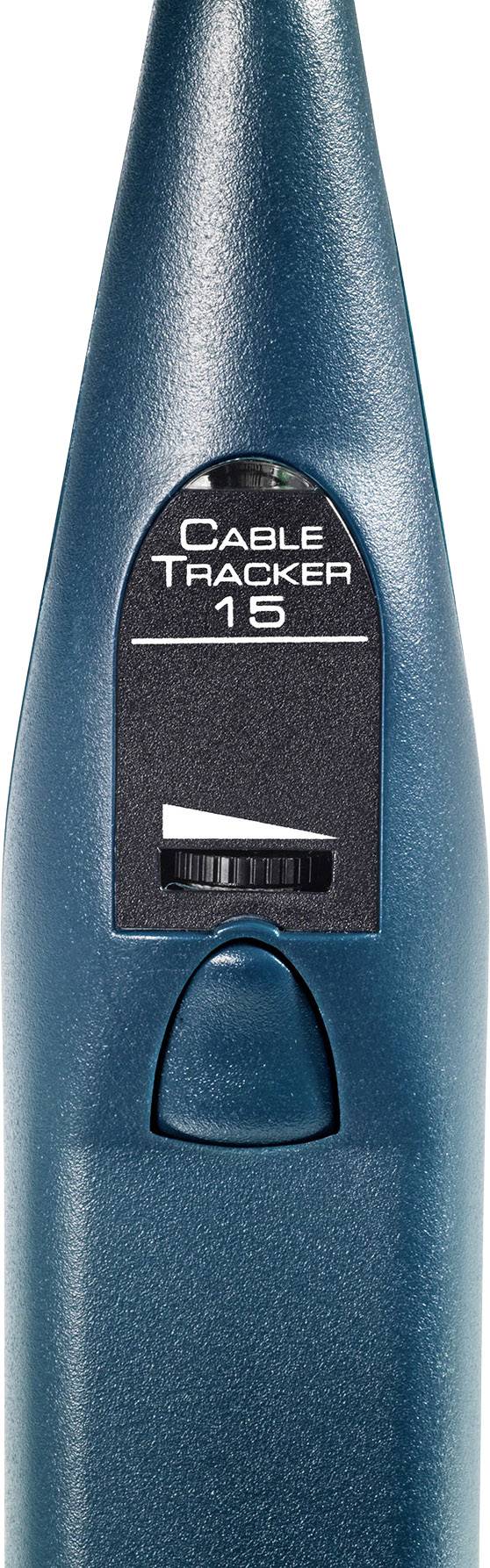

Een blauw apparaat met het opschrift 'Cable Tracker 15', een draaiknop en een lensschakelaar voor het traceren van kabels.

1/4

Datasheet (PDF)

Leverbaar di. 20 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 483,47 / Stuk)

€ 483,47

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Eenvoudige, voordelige TDR voor metalen twee- of meerdraads kabels inclusief kabelvolger

Volwaardige reflectometer (TDR) voor koperkabels tot 700 m
Meet kabellengten of afstand tot defect punt
Ingebouwde voltmeter tot 250 V

Technische specificaties

CT50: 122 x 32 pixels
CT15: frequentiebereik breedband 100 Hz - 10 kHz
Bedrijfstemperatuurbereik: 0 tot +50 °C
Opslagtemperatuur: -10 tot +55 °C

Functies: Lijnvolging

Max. kabellengte: 700 m

Akoestische aanduiding: Ja

Weergave: LCD

Optische aanduiding: Ja

Meetbussen: Bananenstekker

Afm.: (l x b x h) 178 x 81 x 36 mm

Gewicht: 247 g

Meetbereik: Netwerk

Bijzonderheden: Incl. inductieve ontvanger

Breedte: 81 mm

Hoogte: 36 mm

: 178 mm

Type: CTK5015

Voedingsspanning: 4x AA batterij (penlite)

Documenten en downloads

Datablad

Datablad 101464 Softing CTK5015 Kabellengtemeter Netwerk

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 101464 Softing CTK5015 Kabellengtemeter Netwerk

Omschrijving

De CableTool is een kabeltester voor alle soorten koperen kabels, zoals netwerkkabels, antennekabels en gewone stroomkabels. Met de ingebouwde, volwaardige TDR worden kabellengtes en afstanden tot een defect punt bepaald. Met de voltmeterfunctie kunt u eventueel actieve kabels detecteren. Hierbij kan het handapparaat zonder meer ook aan stroomkabels met maximaal 250 V worden aangesloten en de aanwezige spanning wordt weergegeven. Bovendien beschikt CableTool over een ingebouwde kabelzoekfunctie. Daarbij wordt een signaal in een kabel verzonden. Door de straling van de kabel kan met de CableTracker-sonde het kabelverloop in kabelkanalen en in wanden worden gelokaliseerd.

Uitvoering

CT50:
Volwaardige reflectometer (TDR) voor koperkabels tot 700 m
Bepaalt de kabellengte respectievelijk de afstand tot het defecte punt (open/kortsluiting)
Ingebouwde voltmeter tot 250 V
Lengtebepaling voor alle kabels zoals stroom-, antenne- en netwerkkabels
Ingebouwde toongenerator
Selecteerbare kabeltypes
Aansluiting: banaanstekker op krokodilklem
CT15:
Test op actieve en inactieve kabels
Niet-geleidende testpen
Volumeregeling.

Omvang van de levering

1x testapparaat CableTool CT50
1x ontvanger CT15
1x adapter BNC naar banaan en adapter BNC naar F
1x verbindingskabel van banaanstekker op krokodilklem
4x AA batterij (penlite)
1x draagtas
Gebruiksaanwijzing.
