Name: Siemens 3RH2911-2HA31 Hulpschakelaar 3x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2862298
Availability: InStock

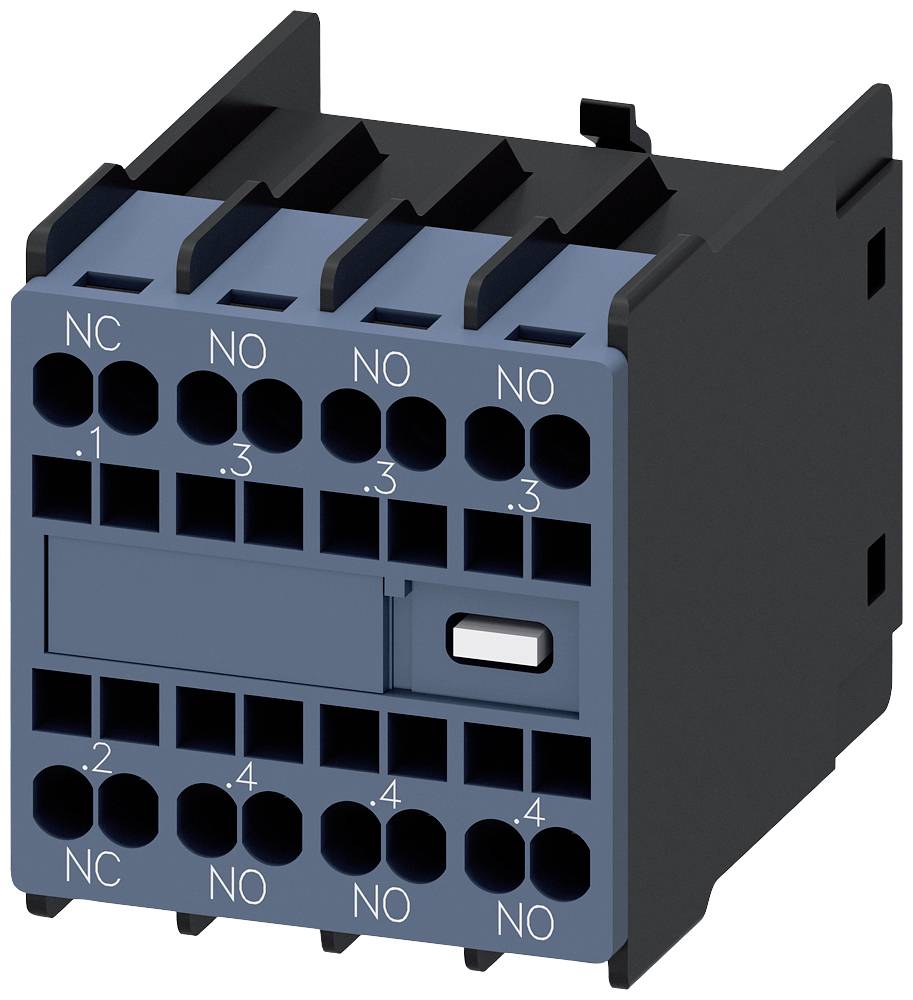

Een elektrisch relais met meerdere aansluitklemmen en kleurgecodeerde labels. Het heeft vier 'NO' en vier 'NC' aansluitingen.

Een schakelkast met open paneel toont complexe bekabeling. Rechts regent het op een raamruit met een wazig zicht op een machine erachter.

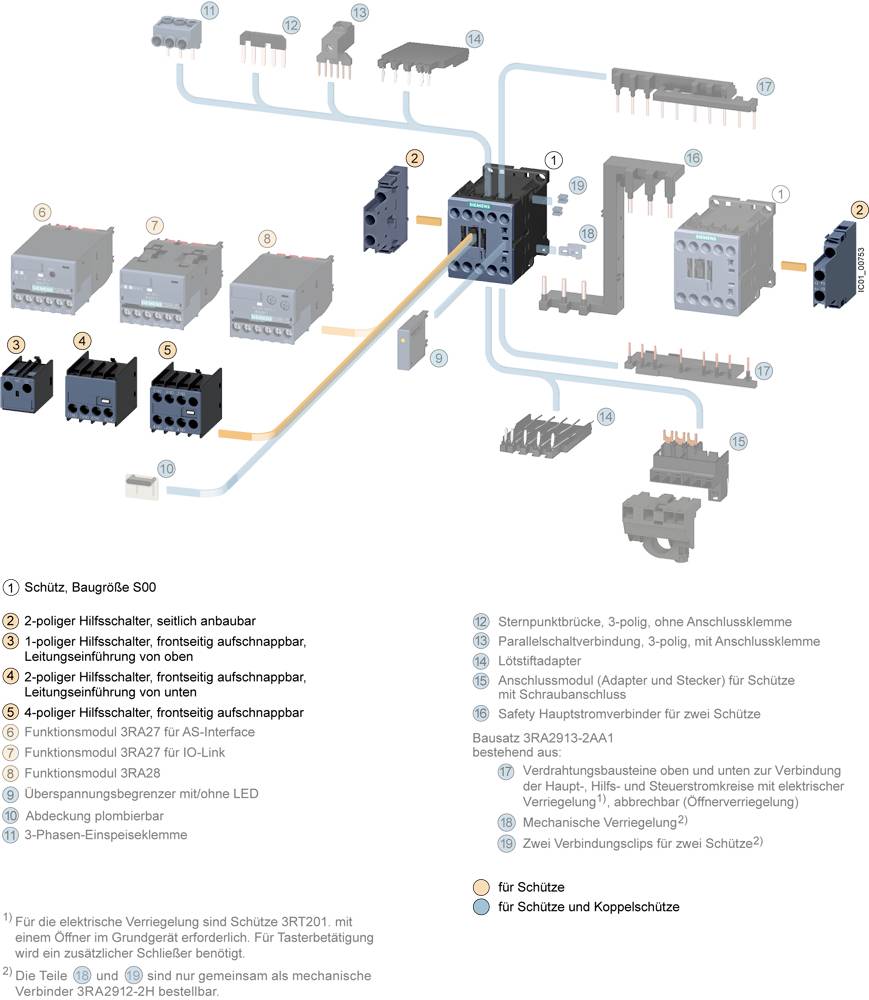

'Diagram van schutinrichtingen en toebehoren.' Toont verschillende modules met leidingpaden, geïntegreerd voor elektrische schakelingen.

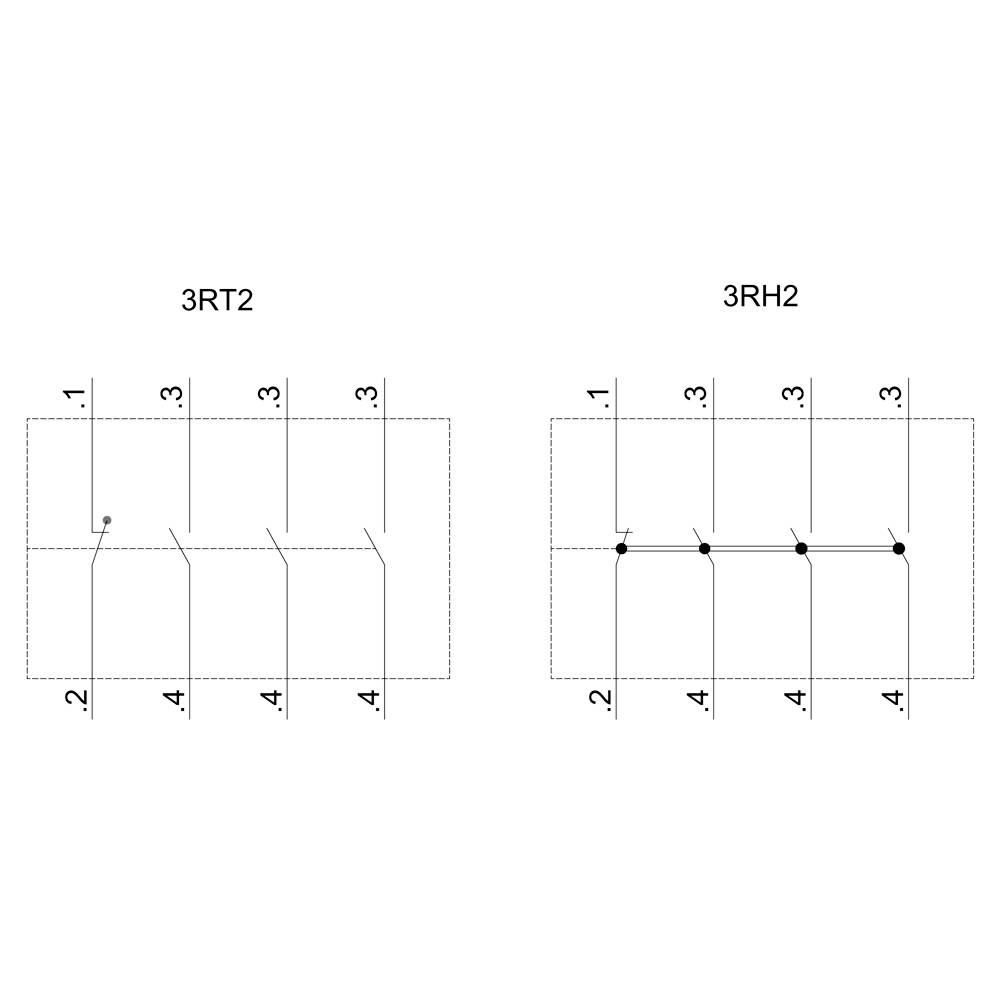

Schakelschema van twee elektrische componenten: links '3RT2' met contacten 1-2, 3-4; rechts '3RH2' met contacten 1-2, 3-4, 5-6.

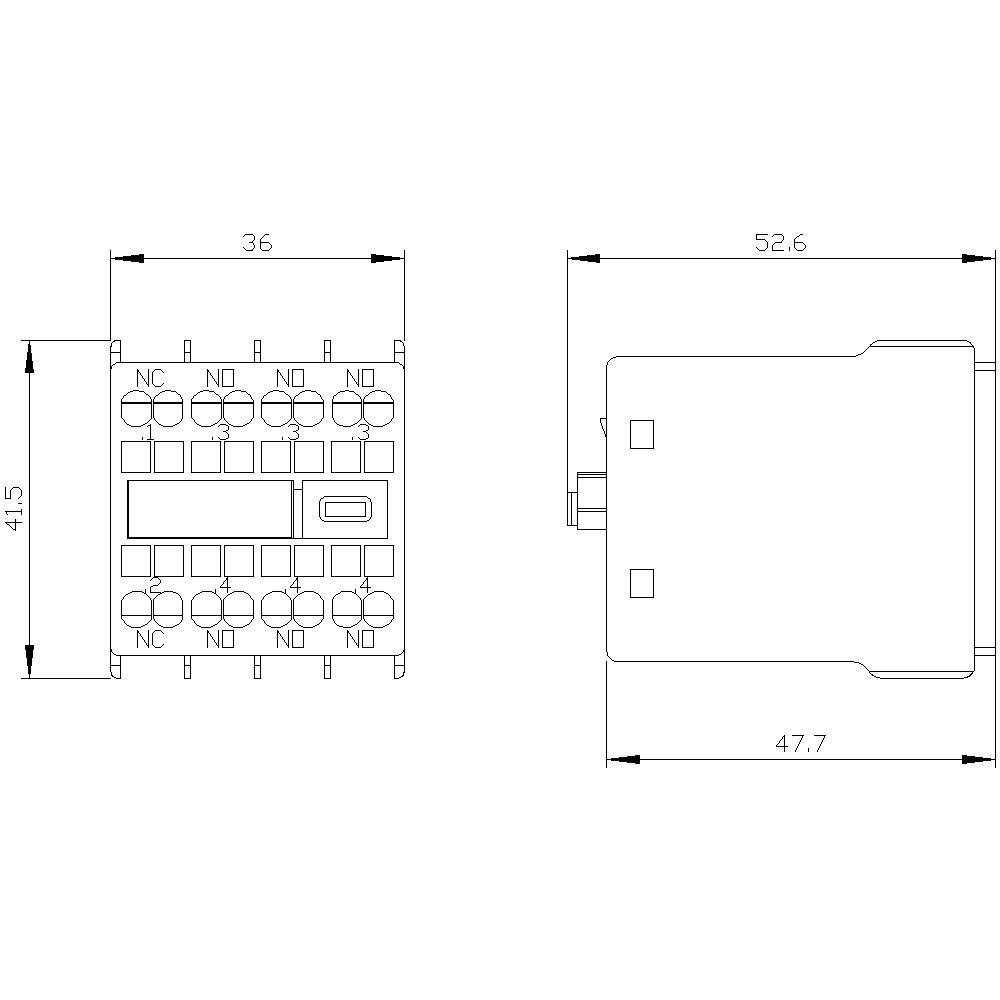

Technische tekening van een elektrisch relais: vooraanzicht met 14 aansluitingen en zijaanzicht. Afmetingen: 36x41,5 mm en 52,6x47,7 mm.

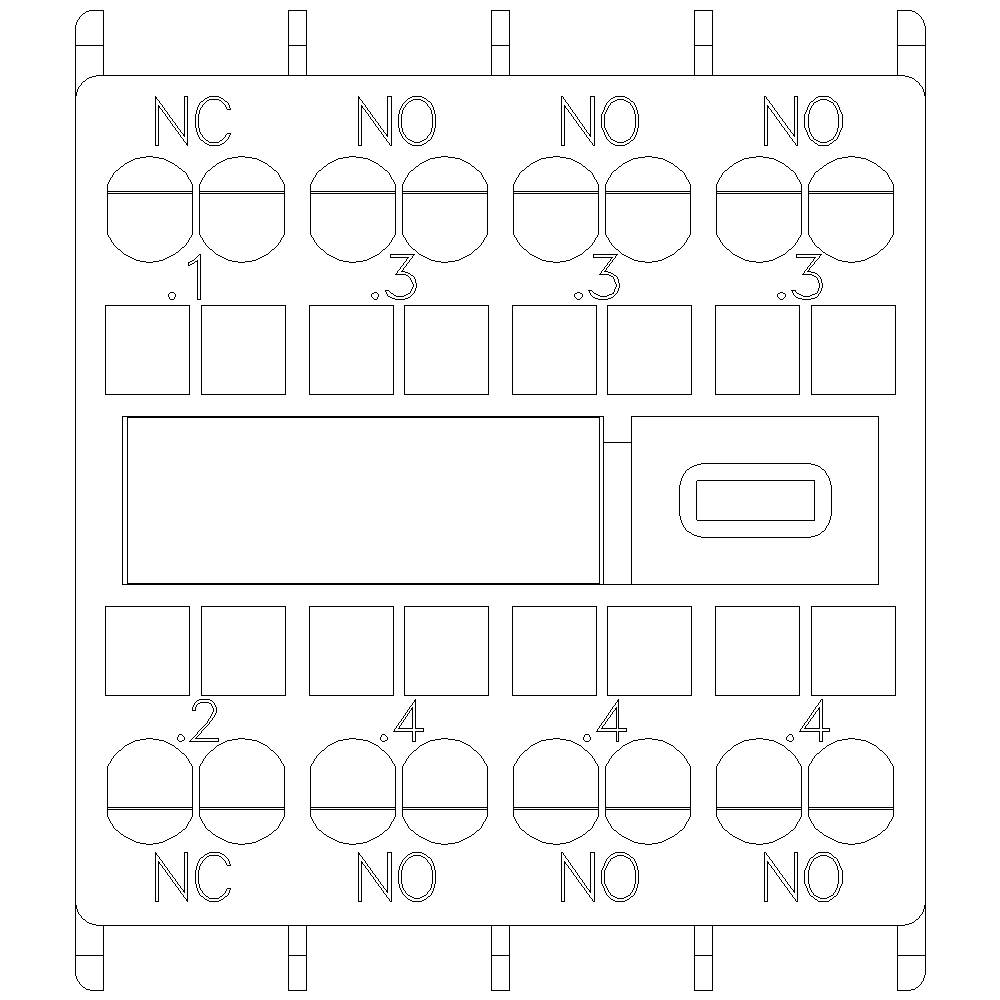

Schema van een elektrisch bedradingsdiagram met meerpolige aansluitingen. Symbolen voor 'NC' en 'NO' tonen doorgaans open/gesloten contacten.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Trekveeraansluiting

Type

3RH2911-2HA31

Bouwgrootte

S00

Contactsoort

3x NO

Datasheet (PDF)

Leverbaar vr. 9 okt.

5 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 22,31 / Stuk)

€ 22,31

excl. btw

Slechts 5 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / zonder adereindbewerking: 2x (0,5... 2,5 mmm)
Afsluitbare kabeldoorsnede / voor hulpcontacten / fijndradig / met adereindbewerking / maximaal: 2,5 mmm

Soortnaam: Hulpschakelaar

Type: 3RH2911-2HA31

Bouwgrootte: S00
S0
S2
S3

: 3x NO

Type hulpcontact: 3x NO
1x NC

Continu stroom (max.): 6 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Opsteekbaar

Montagewijze: Snap-on bevestiging

Aansluiting: Trekveeraansluiting

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 41.5 mm

Diepte: 47.7 mm

Afm.: (b x h x d) 36 x 41.5 x 47.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 1

: 3

: 0

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2862298 Siemens 3RH2911-2HA31 Hulpschakelaar 3x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862298 Siemens 3RH2911-2HA31 Hulpschakelaar 3x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpschakelaar aan de voorzijde, 3 S + 1 Ö stroomkabel 1 Ö, 1 S, 1 S, 1 S voor 3RH2 en 3RT2 veeraansluiting .1/.2, .3/.4, .3/.4, .3/.4 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in de stuurstroomkring.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
