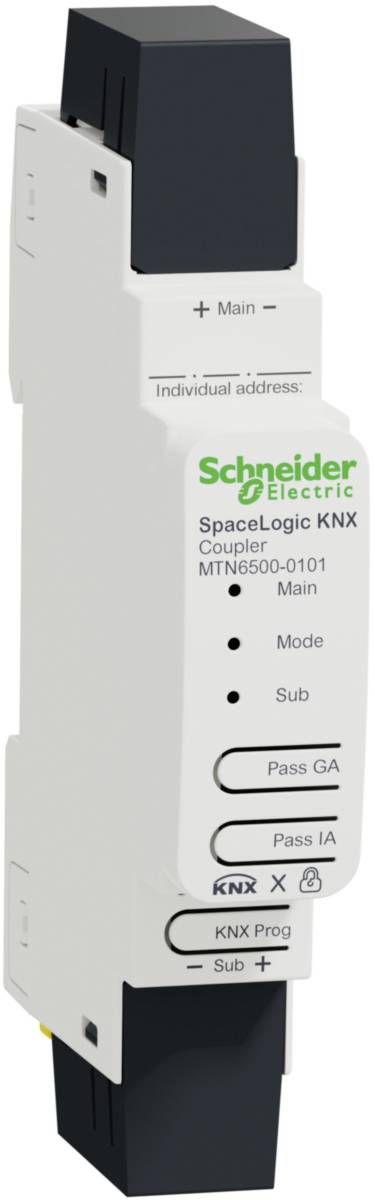

Schneider Electric MTN6500-0101 MTN6500-0101 Uitbreidingsmodule

Spacelogic KNX-koppelaar op DIN-rail. Voor de logische verbinding en galvanische scheiding van lijnen en gebieden. Het apparaat ondersteunt KNX Security. Deze optie kan in de ETS worden geactiveerd. Als veilige lijnkoppeling maakt het apparaat het doorsturen van beveiligde en onbeveiligde communicatie mogelijk. Bovendien is de toegang tot het apparaat zelf (bijv. voor een download) door KNX Security beveiligd. Het apparaat beschikt over een filtertabel (8k bytes) en zorgt voor een galvanische scheiding tussen de lijnen. De koppelaar ondersteunt KNX-lange frames en is compatibel met de ETS 5-software. Met 2 geïntegreerde toetsen voor testdoeleinden en 3 status-LED's. Voor montage op DIN-rail TH35 conform en 60715. De aansluiting van de bus gebeurt via busaansluitklemmen. KNX-softwarefuncties - het apparaat kan als bereik-/lijnkoppeling of als repeater voor de vorming van lijnsegmenten in bestaande of nieuwe KNX-systemen worden gebruikt. De functie als koppelaar of repeater kan worden geparametreerd. Functies als koppelaar - gebruik als bereik- of lijnkoppeling afhankelijk van het fysieke adres. Vermindering van de busbelasting door de filterfunctie (filtertabel). Ondersteuning van het volledige adresbereik (groep 0-31) met filterfunctie. Het doorsturen van individueel adresseerde telegrammen (Subline - Mainline, Mainline - Subline) is parametreerbaar. Het doorsturen van groepstelegrammen (onderleiding - hoofdleiding, hoofdleiding - onderleiding) is parametreerbaar. Telegrammen bij overdrachtsfouten afzonderlijk te parametreren voor groepstelegrammen, broadcast-telegrammen en fysiek adresseerde telegrammen. De telegramabevestiging voor groepstelegrammen en fysiek adresseerde telegrammen kan afzonderlijk worden geparametreerd. Functie als repeater - uitbreiding van een lijn in segmenten. Telegrammen bij overdrachtsfouten afzonderlijk te parametreren voor groepstelegrammen, broadcast-telegrammen en fysiek adresseerde telegrammen. Apparaatbreedte - 1 module ca. 18 mm. Opmerking - deze toepassing vereist de ETS 5 of hoger. Inhoud - met 2 busaansluitklemmen en 2 kabelafdekkingen.
