Schneider Electric Frequentieregelaar ATV320U22N4B kopen ? Conrad Electronic

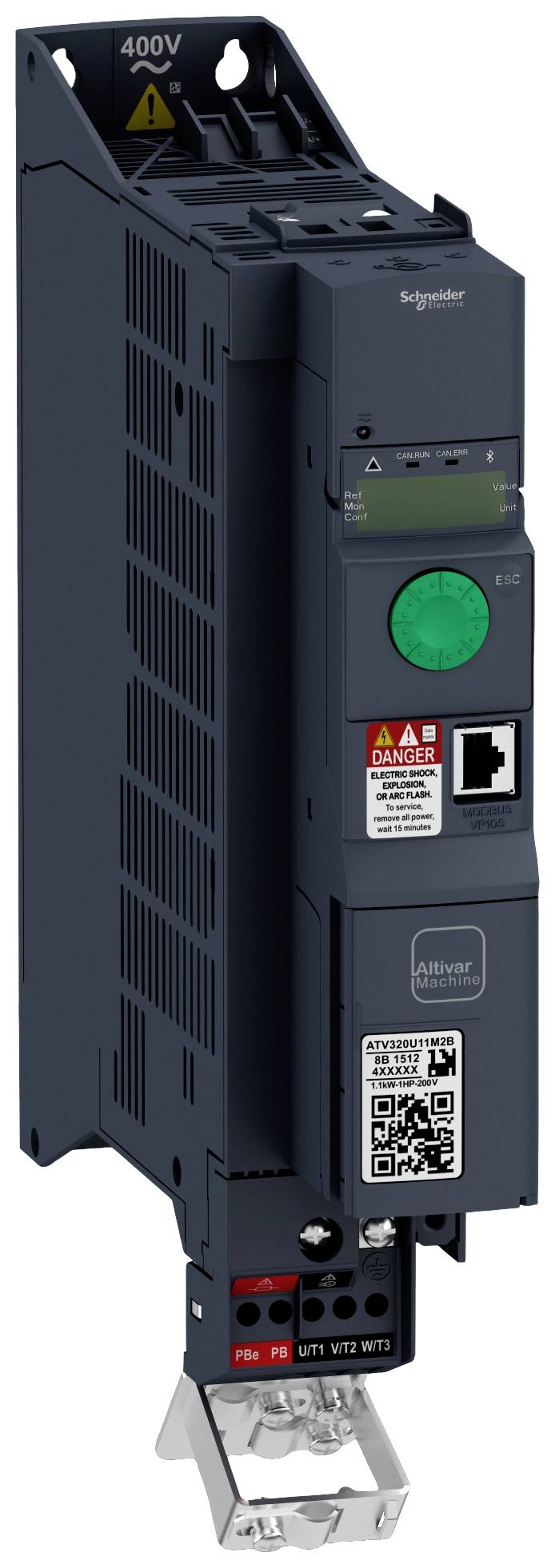

Elektrische frequentieomvormer, verticaal gemonteerd, zwarte behuizing met groene en rode bedieningselementen en Ethernet-aansluiting.

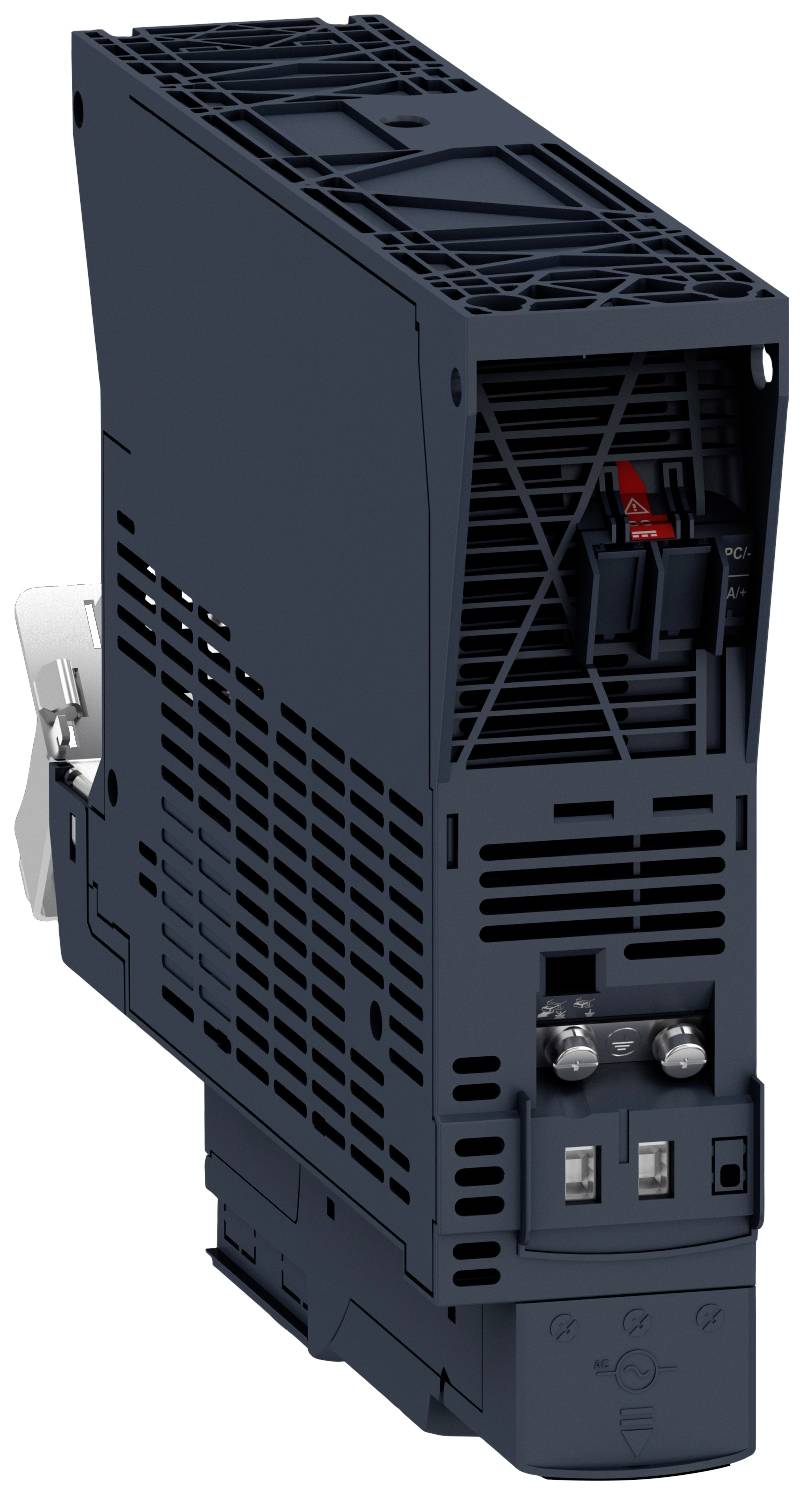

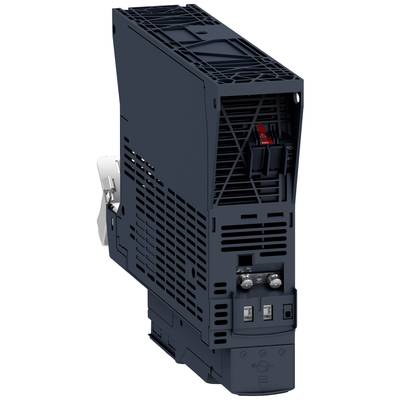

Een zwart elektrisch apparaat met ventilatiesleuven en aansluitingen. Het lijkt een industrieel besturingsmodule te zijn.

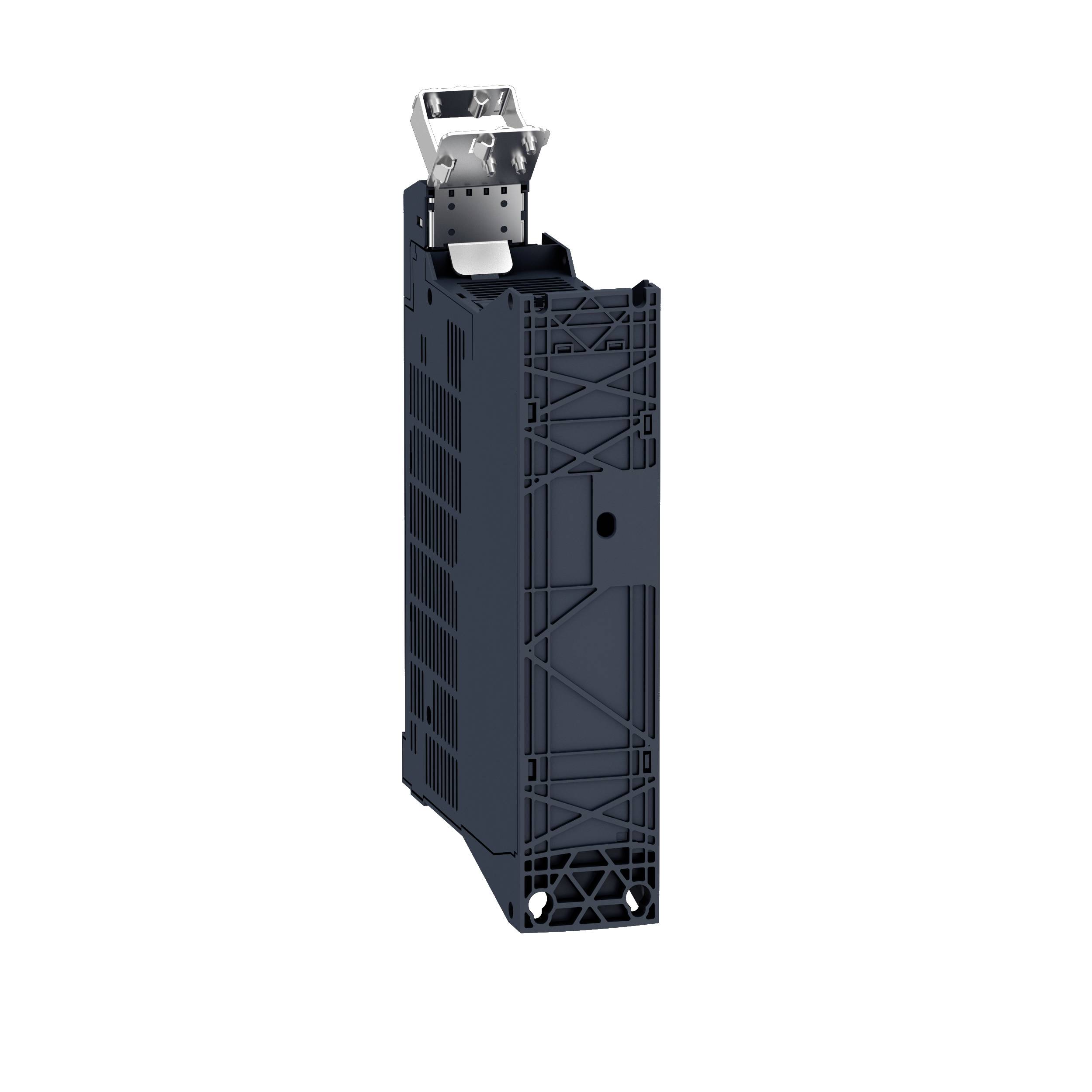

Een grijs elektronisch module met roosters en een metalen clip aan de bovenkant, rechtop staand op een witte achtergrond.

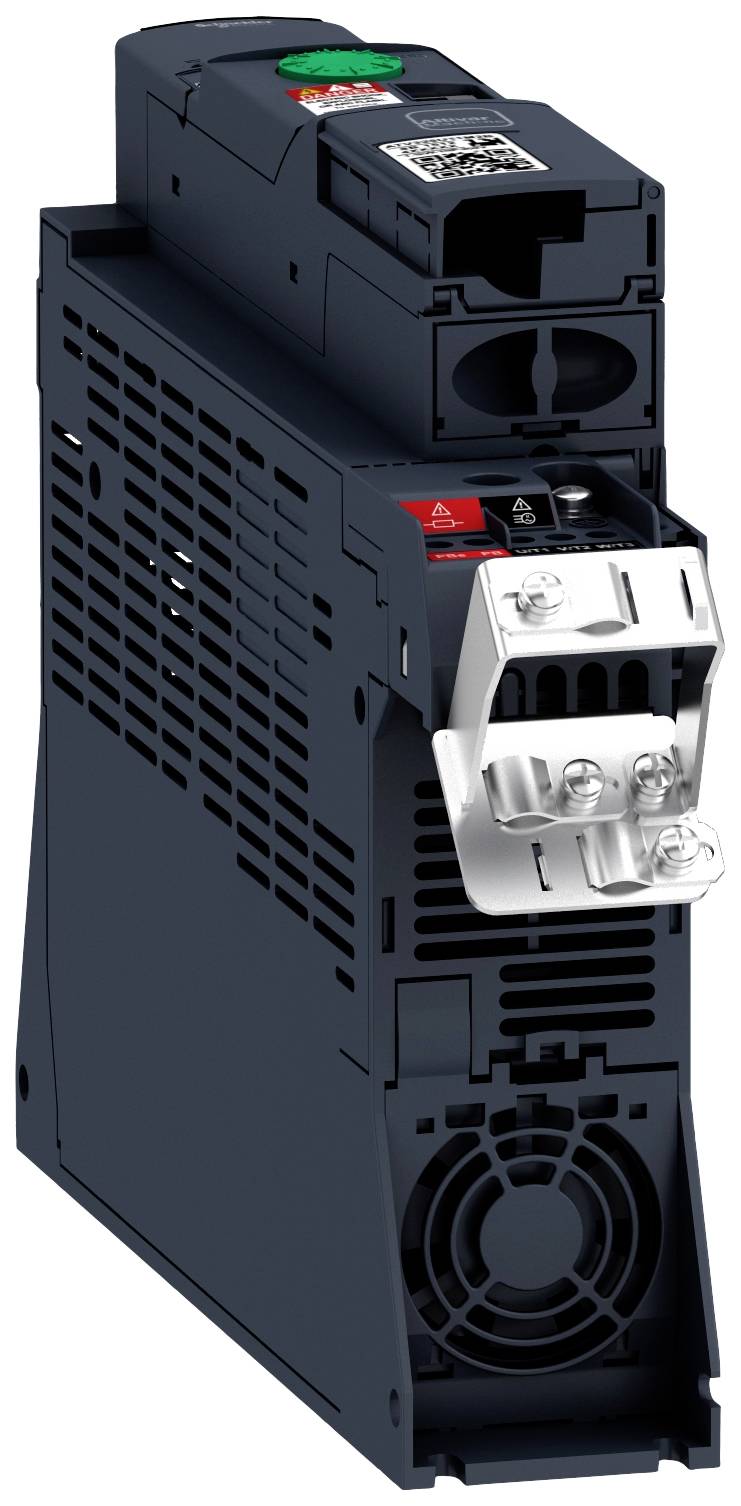

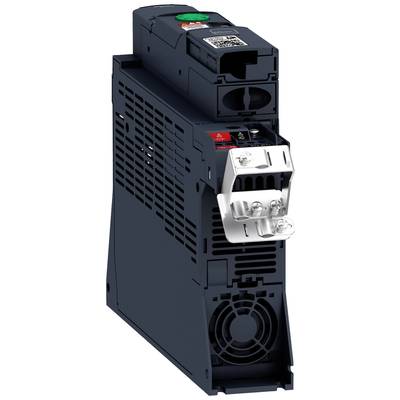

Elektronisch apparaat met ventilator aan de onderzijde en drie metalen aansluitklemmen aan de voorzijde.

1/4

Datasheet (PDF)

Leverbaar do. 10 sep.

103 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 660,33 / Stuk)

€ 660,33

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Frequentieomvormer ATV320, 2,2 kW, 380-500 V, 3-fasig, boek

Soortnaam: Frequentieregelaar

Diepte: 245 mm

Hoogte: 325 mm

Breedte: 60 mm

: IP20

Type: ATV320U22N4B

Afm.: (b x h x d) 60 x 325 x 245 mm

Fabrikantnr.: ATV320U22N4B

Gewicht: 3.1500 kg

: 60 mm

: 325 mm

: 245 mm

: TRUE

: 6

: 1

: 3

: 1

: FALSE

: 1

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP20

: TRUE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 599 Hz

: 2.2 kW

: 2.2 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 500 V

: 5.5 A

: FALSE

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2914000 Schneider Electric Frequentieregelaar ATV320U22N4B

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2914000 Schneider Electric Frequentieregelaar ATV320U22N4B

Informatie

Informatie 2914000 Schneider Electric Frequentieregelaar ATV320U22N4B

Omschrijving

Frequentieomvormer ATV320, boek. Afmetingen 60 x 325 x 245 mm, vermogen KW 2,2 kW. Voedingsspanning 3-fasig, 380-500 V 50/60 Hz met geïntegreerd EMC-filter. Nominale voedingsspanning, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Omvormers worden geleverd met geïntegreerd EMC-filter van categorie C2. Het filter kan worden uitgeschakeld. Omvormers worden geleverd met een EMC-plaat voor montage aan de klant. Beschrijving geïntegreerde veiligheidstechniek met 5 functies veilig uitgeschakeld draaimoment (STO), veilige houder1 (SS1), veilig gereduceerde snelheid (SLS), veilige beveiliging tegen het hek (GDL), veilige maximale snelheid (SMS). Gebruik van asynchrone en synchrone motoren in open loop. SVC-regeling (sensorless vector control) brengt de hoogste toerentalkwaliteit en stabiliteit u/F-regeling, u/F2-regeling, energiebesparende functie. Max. frequentie: 599 Hz Zeer eenvoudige ingebruikname, intuïtieve bediening en door Plug & Drive, vooraf ingesteld op de meest gangbare toepassingen. Mogelijkheden voor het laden, bewerken, beveiligen van de configuraties van de omvormer met tools, zoals de software SoMove, de decentrale terminals en de configuratietools -Simple-Loader- en -Multi-Loader-. Draadloos ontstoringsfilter klasse A geïntegreerd, gedeactiveerd. Voor gebruik op IT-netwerken. 6 logische ingangen meervoudig met functies te programmeren, 3 analoge ingangen, waarvan 2 omschakelbaar als digitale ingangen. Geïntegreerde remmodule maakt gebruik met 4 kwadranten mogelijk zonder aanpassing achteraf.
