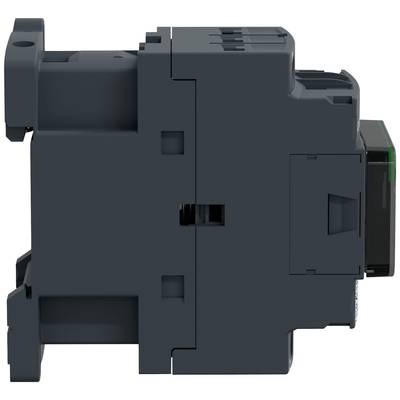

Schneider Electric LC1D09P7 Contactor 1x NO, 1x NC 440 W 230 V/AC 9 A Met hulpcontact Piece 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Contactor
Aantal polen
3-polig
Nominale spanning
230 V/AC
Belastingsstroom
9 A
Vermogen
440 W
Datasheet (PDF)
116 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 37,18 / Stuk)
€ 37,18
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
U heeft al het beste aanbod voor uw hoeveelheid.
De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.
Highlights & Details
Bescherming LC1-serie
- TeSys D-beveiliging
- 3-polig (3 NO-contacten)
- Voor motorbesturingstoepassingen tot 9 A / 690 V AC-3/3e (4 kW bij 400 V)
Technische specificaties
- Vermogensrelais LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, spoel 230 V AC
Piece
- Soortnaam
Contactor
- Type
LC1D09P7
- Aantal polen
3-polig
1x NO
1x NC
- Nominale spanning
230 V/AC
- Regelspanning (min.)
230 V/AC
- Regelspanning (max.)
230 V/AC
- Stuurspanningsbereik
230 - 230 V/AC
- Schakelspanning (max.)
690 V/AC
- Continu stroom (max.)
9 A
- Belastingsstroom
9 A
440 W
- Bijzonderheden
Met hulpcontact
- Montagewijze
DIN-rail
- Aansluiting
Schroefklem
IP2X
- Min. temperatuur
-5 °C
- Max. temperatuur
+60 °C
- Breedte
45 mm
- Hoogte
77 mm
- Diepte
86 mm
- Afm.
(b x h x d) 45 x 77 x 86 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1667432 Schneider Electric LC1D09P7 Contactor 1x NO, 1x NC 440 W 230 V/AC 9 A Met hulpcontact Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1667432 Schneider Electric LC1D09P7 Contactor 1x NO, 1x NC 440 W 230 V/AC 9 A Met hulpcontact Piece 1 stuk(s)
Omschrijving
Contactor: 3-polig; NO x3; Ondersteunende contacten: NO + NC
Producent: SCHNEIDER ELECTRIC
Type contactor: 3-polig
Contactconfiguratie: NO x3
Geïntegreerde ondersteunende contacten: NO + NC
Stuurspanning: 230V AC
Max. nominale stroom: 9A
Montage: op DIN-rail, op paneel
Producentenserie: TeSys D
Uitgang: schroefklemmen
Breedte: 45mm
Hoogte: 96mm
Isolatiespanning: 690V
Schakelvermogen: 4kW
Werktemperatuur: -25...55°C
Producent: SCHNEIDER ELECTRIC
Type contactor: 3-polig
Contactconfiguratie: NO x3
Geïntegreerde ondersteunende contacten: NO + NC
Stuurspanning: 230V AC
Max. nominale stroom: 9A
Montage: op DIN-rail, op paneel
Producentenserie: TeSys D
Uitgang: schroefklemmen
Breedte: 45mm
Hoogte: 96mm
Isolatiespanning: 690V
Schakelvermogen: 4kW
Werktemperatuur: -25...55°C
Uitvoering
- TeSys D-beveiliging, 3-polig (3 NO-contacten), voor motorbesturingstoepassingen tot 9 A / 690 V AC-3/3e (4 kW bij 400 V).
- Hij beschikt over een 230 V - 50/60 Hz-wisselstroomspoel, geïntegreerd 1 NO-contact + 1 NC-hulpcontacten (NC-spiegelcertificering), aansluiting via schroefklemmen.
- Voor snelheden tot 3600 cycli/uur en omgevingen tot 60 °C biedt het een hoge betrouwbaarheid en een lange levensduur voor veeleisende toepassingen.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
