Schneider Electric 56193 56193 Beschermingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Beschermingsrelais
Type
56193
Meetingangen
Ableitstrom
Width
54
Function
For three-phase supply system
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 483,47 / Stuk)
€ 483,47
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Type
56193
- Soortnaam
Beschermingsrelais
- Meetingangen
Ableitstrom
54
For three-phase supply system
97 mm
74 mm
FALSE
FALSE
FALSE
Screw connection
4.5 s
0 s
AC
1
1
1
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2913604 Schneider Electric 56193 56193 Beschermingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2913604 Schneider Electric 56193 56193 Beschermingsrelais
Informatie
Informatie 2913604 Schneider Electric 56193 56193 Beschermingsrelais
Omschrijving

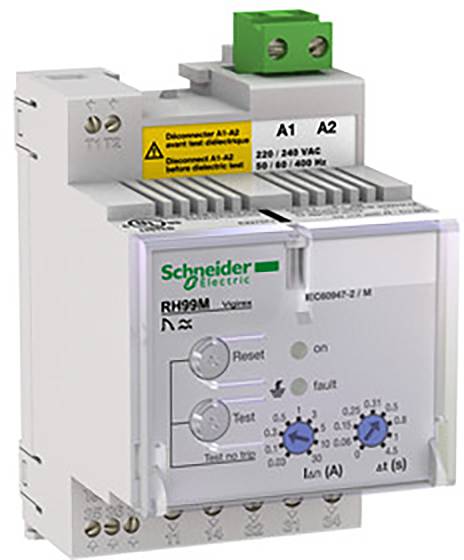

VigiPacT RH99M is een foutstroombewakingsrelais voor DIN-railmontage. Het bewaakt het afval van de elektrische isolatie ten gevolge van de veroudering van kabels of verlengstukken in de installatie. Hij meet de lekstroom in een elektrische installatie via zijn bijbehorende ringkernomvormer. Bij overschrijding van de foutstroom-bedrijfsdrempel wordt door het relais een stuursignaal afgegeven. De voedingsspanning bedraagt 220/240VAC 50/60Hz. De stroomgevoeligheid kan met 9 drempelwaarden van 30 mA tot 30 A worden geselecteerd. De tijdvertraging kan met 9 instellingen van direct tot 4,5 s worden geselecteerd. Er is een automatische reset na het oplossen van problemen. De bewaakte spanning van het verdeelnet bedraagt maximaal 1000 VAC 50/60/400 Hz. Hij wordt op een DIN-rail in een schakelkast geïnstalleerd en heeft beschermingsklasse IP40. Hij moet met een compatibele Schneider Electric ringkern- of rechthoekige sensor van type A zijn verbonden.
