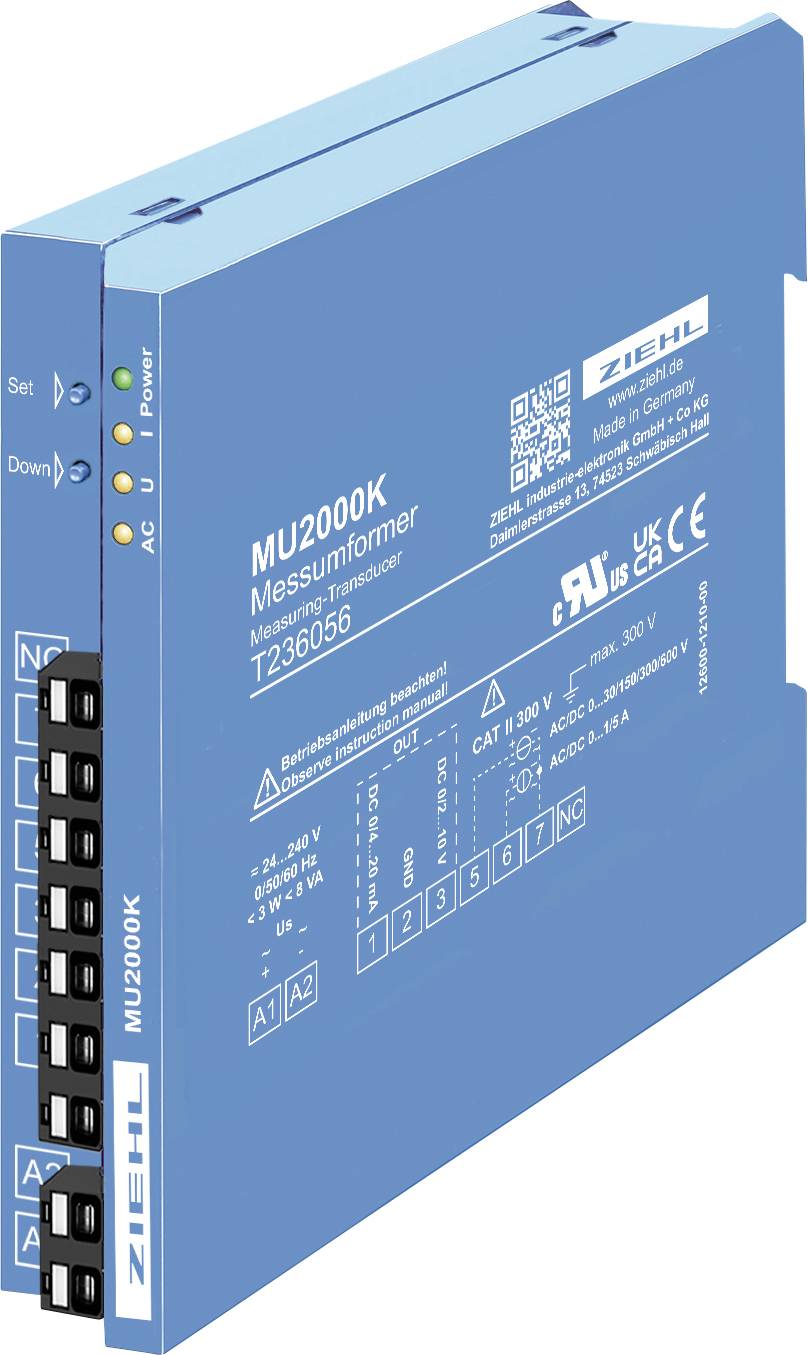

Blauwe ZIEHL MU200K meettransducermodule met frontaalterminals, status-LED's en gedrukte bedrading-/waarderingstekens.

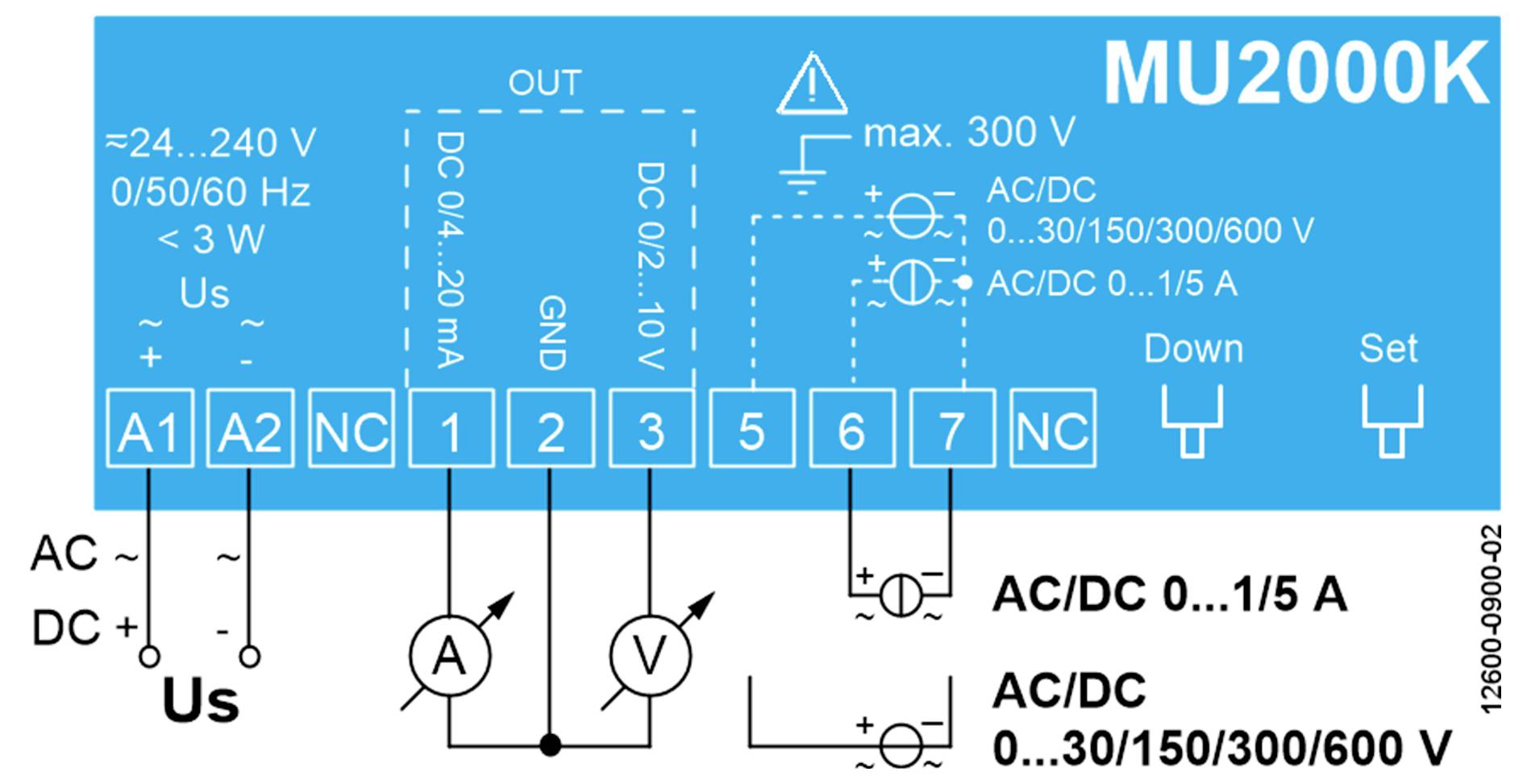

Bedrading schema voor een MU2000K-vermogensmeter, met wisselstroom-/gelijkstroomvoedingsterminals A1, A2, NC en ingangterminals voor stroom- en spanningsmetingen.

1/2

Soortnaam

Transmitters

Type

MU2000K

Meetingangen

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Voedingsspanning

24 V/DC 48 V/DC 110 V/AC 230 V/AC 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datasheet (PDF)

Morgen leverbaar

10 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 165,28 / Stuk)

€ 165,28

excl. btw

Gratis verzending*

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Universele meetomvormer type MU2000K AC en DC

AC en DC-meting zonder omschakelen mogelijk
Nulpunt en full scale voor overige meetbereiken kunnen door de gebruiker naar keuze kan worden
Potentiaalscheiding tussen ingang, uitgang en stuurspanning

Technische specificaties

Stuurspanning us: AC/DC 24V-240 V, 0/50/60 Hz< 3 W< 8 VA; DC 20,4 - 297 V, AC 20 - 264 V
Meetingang spanning: AC/DC 0-30/150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V;max. 300 V tegen GND
Nauwkeurigheid: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) van de eindwaarde;temperatuurdrift< 0,02 %K
Meetingang stroom: AC/DC 1 A, 5 A, max. 7,5A/4s, 25A/1s, 30 mΩ
Nauwkeurigheid: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) van de eindwaarde;temperatuurdrift< 0,02 %K.

Type: MU2000K

Soortnaam: Transmitters

Meetingangen: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Voedingsspanning: 24 V/DC
48 V/DC
110 V/AC
230 V/AC
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Documenten en downloads

Datablad

Datablad 1462373 Ziehl MU2000K T236056 Transmitters

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1462373 Ziehl MU2000K T236056 Transmitters

Omschrijving

Meetomvormer MU2000K kunnen als ingangssignalen gelijk- en wisselspanningen tot 600 V en gelijk- en wisselstromen 0…1/5 A meten. Er zijn voorgeprogrammeerde meetbereiken ter beschikking. Overige meetbereiken kunnen eenvoudig worden geschaald.

De uitgangssignalen 0/2-10 V en 0/4-20 mA zijn potentiaalvrij gescheiden van meetingang en stuurspanning. Met zijn universele netvoeding AC/DC 24-240 V kan de meetomvormer op alle gangbare voedingsspanningen worden gebruikt.

De MU200 0K is bijvoorbeeld geschikt voor de meting van spanningen en laadstromen op batterijen. Als meetwaardenomvormer voor AC-signalen kan hij spanningen en stromen in eigen stroomopwekkingsinstallaties registreren.
