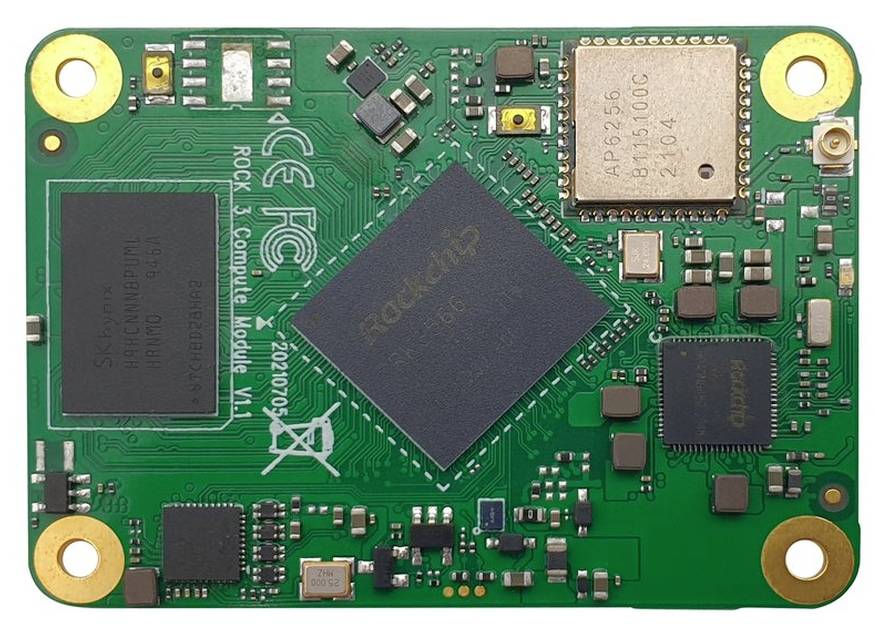

Radxa RM116-D1E8W0 Rock 3 Compute Module 1 GB 2.0 GHz

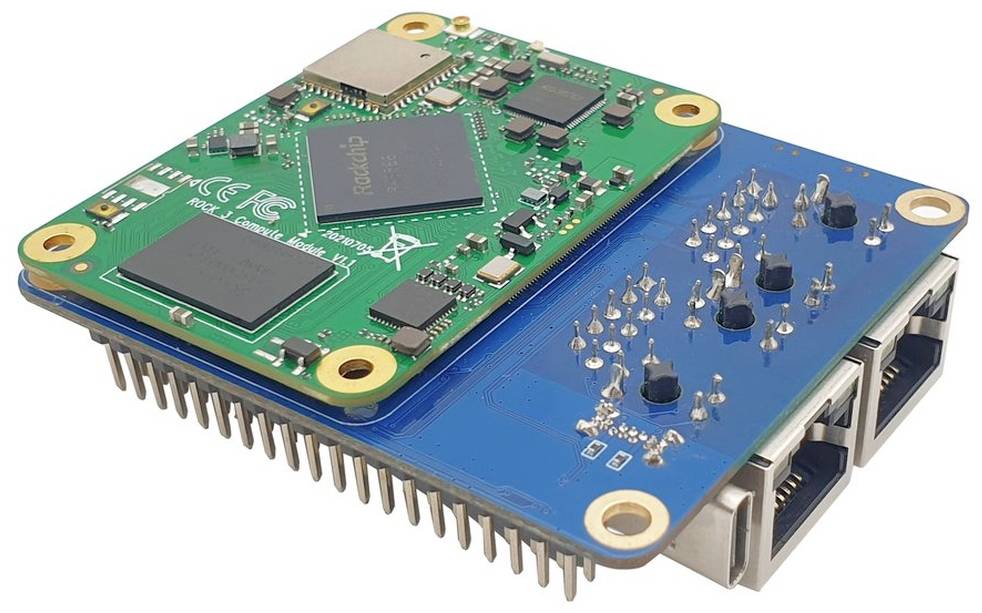

De Rock3 Compute Module van Radxa (Radxa CM3) is een SoM (System on Module) op basis van de Rockchip RK3566 SoC in een klein formaat van 55 mm x 40 mm. Hij integreert CPU/PMU/DRAM/STORAGE en Wireless.De CM3 van Radxa biedt een direct bruikbare, voordelige oplossing voor talloze toepassingen. Bovendien vereenvoudigt en versnelt hij nieuwe productontwikkelingen.De module is compatibel met de Raspberry CM4 Baseboards van Raspberry, Seed, enzovoort

Krachtige quad-core 64-bits oplossing
Radxa CM3 wordt aangedreven door de Rockchip RK3566 SoC, een 64-bits Quad Cortex A55 Low-Power Core met maximaal 2,0 GHz. Hij is uitgerust met tot 8 GB RAM en tot 128 GB eMMC-geheugen.Met een eenvoudig dragerboard (een 2-laags basisboard is voldoende om toegang te krijgen tot alle functies van het SoM) kunnen ingenieurs snel oplossingen ontwikkelen en de boards voorbereiden voor de productie.Uitgebreide interfaces
I2C, SPI, UART, ADC, PWM, GPIO, Ethernet, CAN, PDM, USB2, USB3, I2S, MIPI,
SATA, EDP-interfaces zijn beschikbaar, net als PCIe 2.0-bussen met hoge bandbreedte.Weergavemogelijkheid
De Dual Video Out processor ondersteunt weergave op twee beeldschermen via HDMI, EDP, MIPP, DP, met een resolutie tot 4K x 2K en één 2,5K

Krachtige multimedia-ondersteuning
4K VP9 en 4K 10-bits H264/H265-videodecodering, tot 60 fps
Decodering van meerdere 1080p-videoformaten, inclusief VC-1, MPEG-1/2/4, VP8
1080p-codering in H.264- en VP8-formaten

Klein formaat en laag stroomverbruik

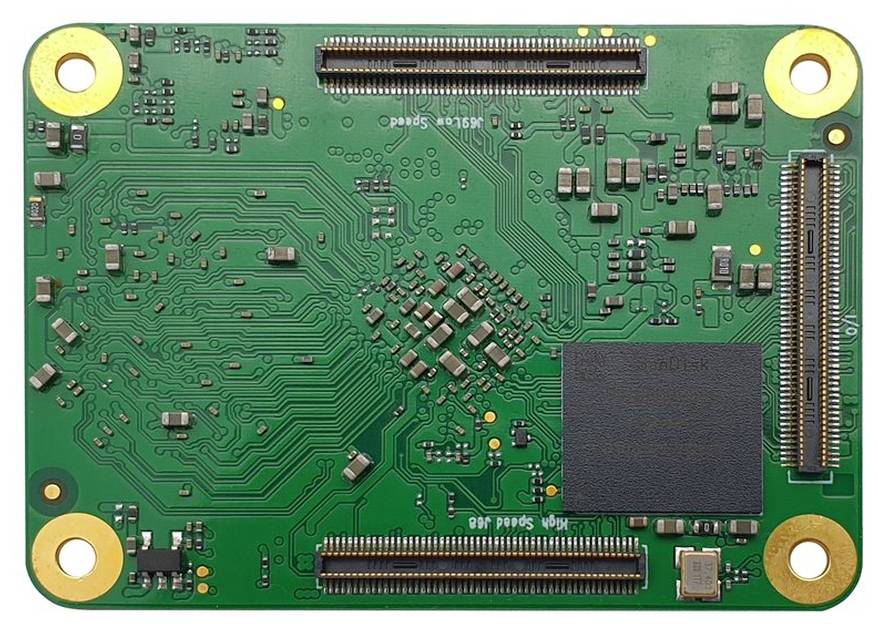

Het formaat van 55 mm x 40 mm en de industriecompatibele 3 x 100-pins board-to-board-aansluitingen besparen ruimte op het board en bieden gestandaardiseerde interfaces die ruimte besparen op het board.Ondersteuning van meerdere besturingssystemen
Ubuntu 20.04/Debian 10/Buildroot/Android

Open documenten en broncode
Broncode, documenten, tools en hulpprogramma's zijn vrij beschikbaar, community- en commerciële ondersteuning zijn beschikbaar om u te helpen bij de omzetting van uw prototype naar productie

Veel gebruikt in verschillende toepassingen
Perfect SoM voor robotica, HMI, verkoopautomaten, Smart Home, IoT-gateway, industriële besturing, medische apparatuur, enzovoort

Processor:
Rockchip RK3566, Quad-Core Cortex-A55 (Arm v8) 64-bits SoC @ 2,0 GHz

Connectiviteit:
- Optioneel draadloze LAN, 2,4 GHz en 5,0 GHz IEEE 802.11b/g/n/ac, Wireless, Bluetooth 5.0, BLE met geïntegreerde en externe antenne-opties
- Geïntegreerde Gigabit Ethernet-PHY
- 1 x USB 2.0-aansluiting (hoge snelheid), 1 x USB 3.0-aansluiting (5 Gbit/s)
- 1 x PCIe 1-lane host, Gen 2 (5 Gbps)
- 2 x SATA-aansluitingen, één samen met USB 3, één samen met PCIe
- 50 x GPIO-ondersteuning

Video:
- 1 x HDMI tot 4K x 2K@60Hz
- 1 x EDP vier lanes, 2,7 Gps per lane
- 2 x MIPI DSI vier sporen, 1,6 Gbit/s per spoor

Audio:
- Lineout
- I2S
- PDM, ondersteunt microfoonarray

Multimedia:
- VP9/H.264/H.265-decodering 4K@60Hz
- H.264/H.265 gecodeerd 1080P@100Hz
- OpenGL ES 3.2/OpenCL 2.0/Vulkan 1.1 GPU

Ingangsspanning: 5 V DC
Aansluiting: 3 x 100p 0,5 mm pitch B2B aansluiting
Afmetingen: 55 mm × 40 mm
