PQ Plus UMD 96M Digitaal inbouwmeetapparaat kopen ? Conrad Electronic

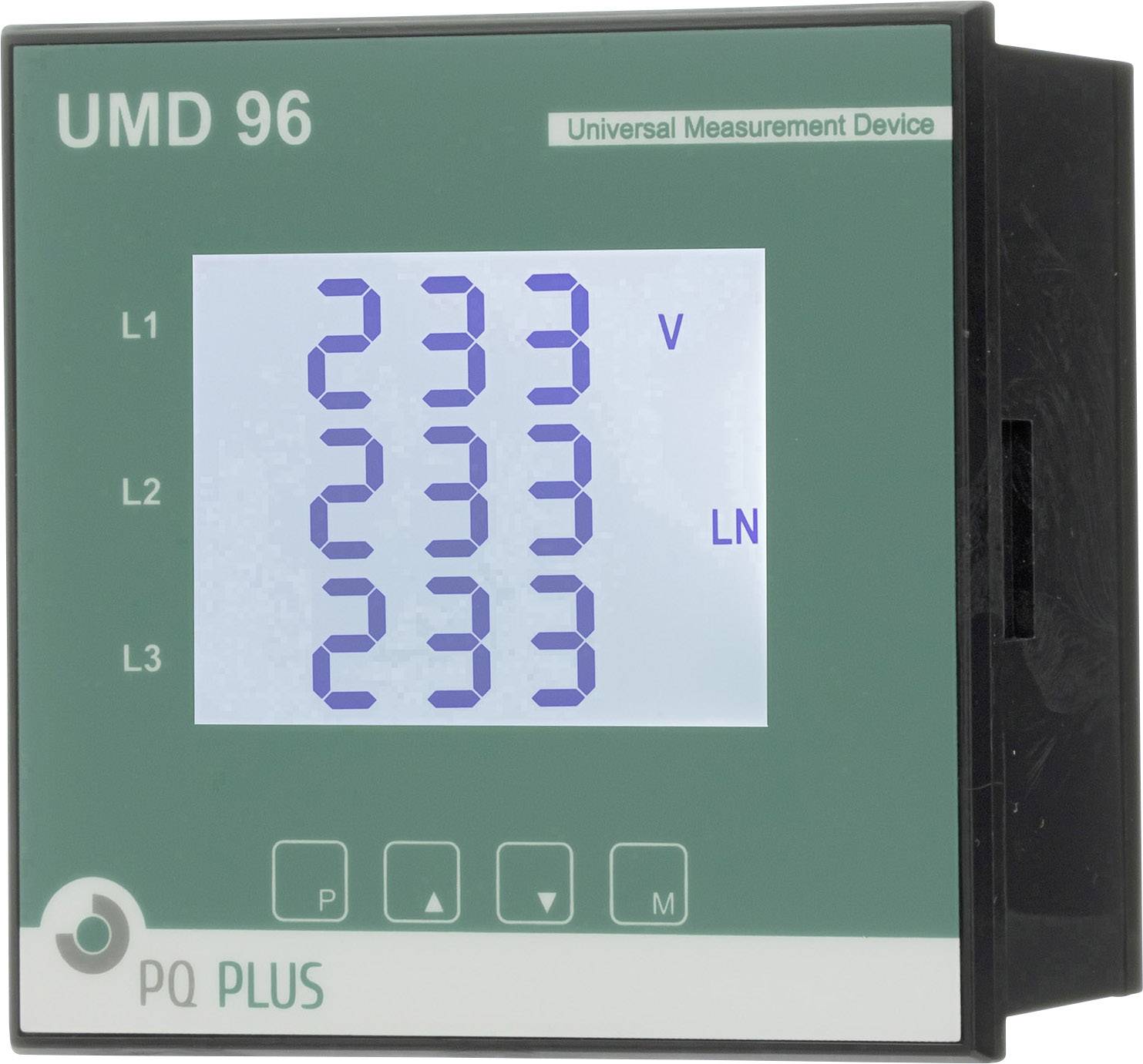

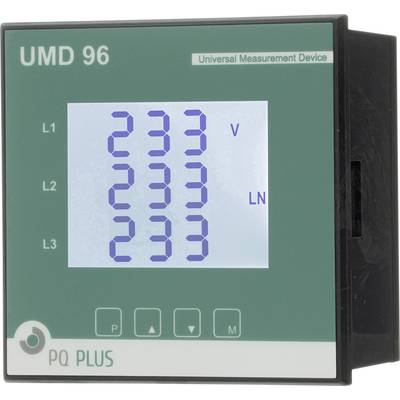

Meetapparaat 'UMD 96' toont spanningen voor L1, L2, L3, respectievelijk 233V, met bedieningsknoppen. Behuizing met groene rand.

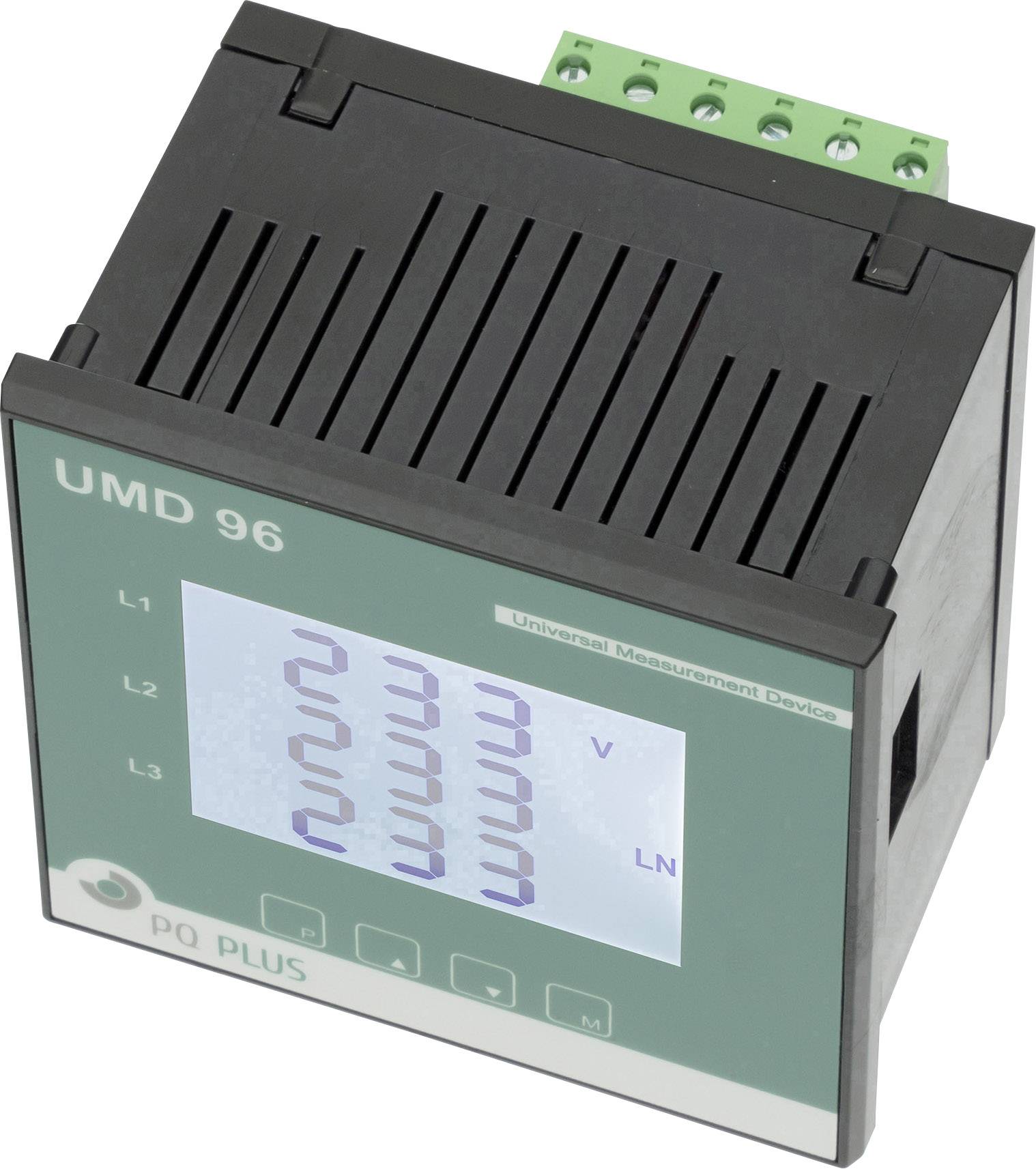

Een elektrisch meetapparaat met het opschrift 'UMD 96'. Het toont gegevens over de elektrische kring. Bovenaan bevinden zich groene aansluitklemmen.

Een universeel meetapparaat, model 'UMD 96', toont stroomgerelateerde gegevens voor drie fasen (L1, L2, L3) op een digitaal display.

1/3

Datasheet (PDF)

Leverbaar ma. 7 sep.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 255,37 / Stuk)

€ 255,37

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Universeel meetapparaat

4-kwadrantenmeting
LED-verlicht display
Geïntegreerde OS-meting tot de 50e harmonische U/I
4 bedieningstoetsen
M-bus

Technische specificaties

Voedingsspanning: 90 - 275 V AC, 80 - 350 V DC; Meetspanning: 8 - 620 V LL

Soortnaam: Digitaal inbouwmeetapparaat

Meetfunctie: Spanning AC
Stroom
Vermogen
Frequentie

Type: UMD 96M

Display-technologie: LCD

: IP40 (front)

Inbouwbreedte: 92 mm

Inbouwhoogte: 92 mm

Voedingsspanning: 230 V/AC

Afm.: (l x b x h) 58 x 96 x 96 mm

Gewicht: 400 g

Max. voedingsspanning: 275 V/AC
350 V/DC

Min. voedingsspanning: 90 V/AC
80 V/DC

Inbouwdiepte: 80 mm

Meetcategorie: CAT III 300 V

Breedte: 96 mm

Hoogte: 96 mm

: 58 mm

Aansluitingen: Schroefklemmen

Plaatsen: 3

Aanduiding: 3-regelig

Inbouwmaten: 96 x 96 mm

Voedingsspanning: 230 V/AC

Documenten en downloads

Datablad

Datablad 1534220 PQ Plus UMD 96M Digitaal inbouwmeetapparaat

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1534220 PQ Plus UMD 96M Digitaal inbouwmeetapparaat

Omschrijving

De UMD 96M is een krachtig meetapparaat (96x96mm) voor frontpaneelinbouw en vervangt alle analoge meetapparaten. Het apparaat meet 3-fasige stroom en spanning in het 6-kwadrantenbedrijf in de klasse 0,2 en daarmee de arbeid in klasse 0,5s en alle gangbare netwerkgrootten, bijv. harmonischen tot en met de 50e harmonische. Het kan via stroomomvormers met N/5A en N/1A worden gemeten. Het universele meetapparaat bezit een verlicht, groot en goed afleesbaar digitaal display. De bediening verloopt comfortabel met 4 functietoetsen. Intern is een PT100-sensor ingebouwd. Het apparaat wordt in 400 V-netwerken gebruikt. De UMD 96M heeft een digitale ingang, 2 digitale uitgangen en een interface met M-bus. Met de software ENVIS wordt het apparaat geparametriseerd of gevisualiseerd. De ENVIS-software wordt gratis meegeleverd in de Basic-versie.
