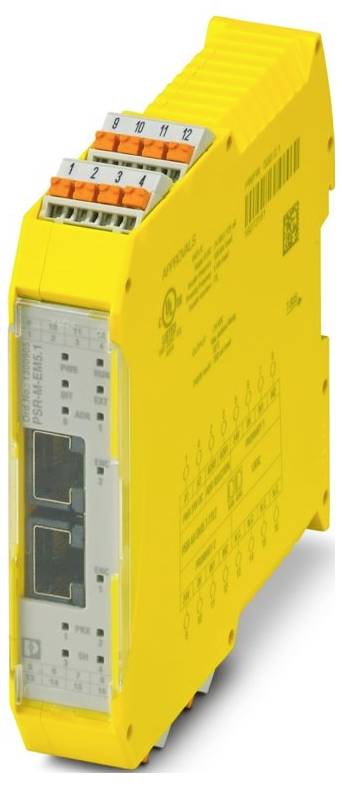

Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Totaal (€ 483,47 / Stuk)
€ 483,47
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 14
- Breedte: 22,61 mm
- Hoogte: 107,74 mm
- Diepte: 113,6 mm
- Materiaal behuizing: PA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 10 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 4 W (UB = 28,8 V, IN1 = IN2 = 50 mA, 2 encoders)
- Beschermingsklasse: III
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: type. 42 mA (per spoor bij US)
- Printaansluiting: Printaansluiting
- Montage-instructie: Let op de coating
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Veiligheidsschakeling: Onderdrukkingsdiode
- Statusweergave: 1 x LED (groen), 2 x LED (oranje);6 x LED (geel)
- Aanwijzing: A1/A2
- Toepassing: Toerentalbewaking;stilstandsbewaking;draaiingsbewaking
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: 40 A (Δt = 500 µs bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 1 A)
- Nominale stroom stuurvoeding is: type. 70 mA
- Tijden: Tijden
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen 24 V voeding en I/OS naar de behuizing
- Filtertijd: type. 10 ms (bij A1 bij spanningsdalingen bij US)
- Prestatieniveau (PL): e
- Safety Integrity Level (SIL): 3
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Naam ingang: Encoderingangen
- Beschrijving van de ingang: TTL
- Aantal ingangen: 2
- Foutindicatie: 2x LED (rood)
- Nauwkeurigheid: 5% (gerelateerd aan de geparametriseerde grenswaarde)
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
- Ingangsspanningsbereik "1"-signaal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 1,7 WL
- Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
- Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
- Ingangsstroombereik „0"-signaal: < 2 mA (NPN)
- Grensfrequentie: Max. 500 kHz
- Max. Toegestane totale lijnweerstand: 150 Ω
- Kortsluitbeveiliging: nee
- Reactietijd: Zie gebruikershandboek
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd;encoder;naderingsschakelaar
- Nominaal uitgangsbereik: 16,7 V DC ... 26,3 V DC (US - 2,5 V)
- Meten: Meten
- Bedrijfscyclus: 55% ... 95 %
- Pulsbreedte: Min. 20 µs
- Ingangsimpedantie: 120 Ω (per spoor)
- TTL signaalvorm / signaalniveau: 2,5 V ... 5 V (tastgraad spoor A, B: 50 % ±15 %, faseverschuiving spoor A, B: 90° ±40°)
- Digitaal: Naderingsschakelaar (24V/0V): Digitaal: Naderingsschakelaar (24V/0V)
- Veiligheidstechnische gegevens: En ISO 13849-1: Veiligheidstechnische gegevens: En ISO 13849-1
- Soortnaam
Uitbreidingsmodule
- Aantal digitale ingangen (max.)
2
- Aantal ingangen (max.)
4
- Voedingsspanning
24 V/DC
- Hoogte
107.74 mm
113.6 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 113.6 x 22.61 x 107.74 mm
- Aansluiting
Push-in-aansluiting
- Fabrikantnr.
1300905
- Type
PSR-M-EM5.1-TTL2-PI
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
- Diepte
113.6 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3582789 Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3582789 Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Uitbreidingsmodule 24 V/DC
Omschrijving
Veilige uitbreidingsmodule voor bewaking van stilstand, toerental, draairichting, bewaking van 2 assen, NPN/PNP-naderingsschakelaar, 2x TTL-encoder zonder spanningsbewaking, SIL 3, CAT. 4/PL e, insteekbare push-in-klem, bus-connector is bij
