Name: Phoenix Contact PLC-PT-ELR W1/ 2-24DC Omkeervermogensrelais 24 V/DC Met ompoolbeveiligingsdiode Geschikt voor merk (rela
Brand: Phoenix Contact
SKU: 2209091
Availability: InStock

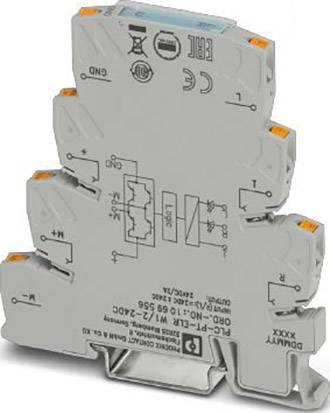

'Smal, grijs elektrisch relais met oranje ontgrendelingen en technische opdrukken, inclusief aansluitschema.'

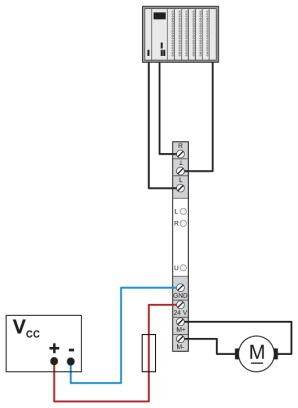

'Schematische weergave van een elektrische aansturing met spanningsbron, schakelaar en motor. De verbindingen zijn gekleurd gemarkeerd.'

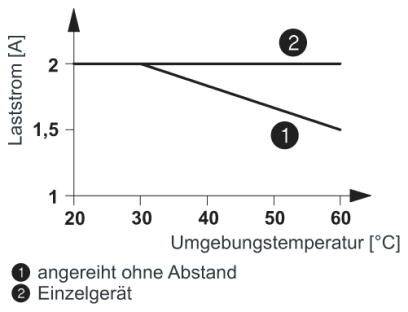

Diagram toont laststroom [A] ten opzichte van omgevingstemperatuur [°C]. 'Aaneengesloten zonder tussenruimte' (dalend) en 'Afzonderlijk apparaat' (horizontaal) worden vergeleken.

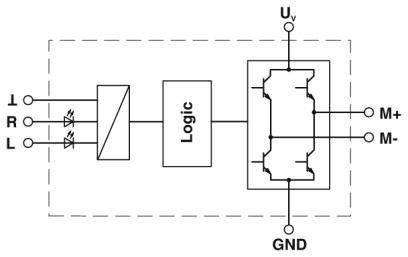

Blokdiagram van een versterker met LED's, logische eenheid en transistorschakeling. Aansluitingen gemarkeerd met L, R, Uv, GND, M+, M-.

1/4

Afbeelding vergelijkbaar

Soortnaam

Omkeervermogensrelais

Nominale spanning

24 V/DC

Aansluiting

Push-In-klem

Verpakkingswijze

Piece

Type

PLC-PT-ELR W1/ 2-24DC

Datasheet (PDF)

Leverbaar do. 15 okt.

115 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Omgevingstemperatuur (opslag/transport): -40 °C - +85 °C
Benaming ingang: apparaatvoeding
Overdrachtsfrequentie: 300 Hz
Statusweergave: LED geel
Inschakeltijd typisch: 200 μs
Overspanningsbeveiliging:> 33 V/DC
Ingangsspanningsbereik: 19,2 V/DC - 28,8 V/DC
Veiligheidsschakeling: beveiliging tegen verkeerde polariteit verpoolbeschermingsdiode, overspanningsbeveiliging
Benaming uitgang: DC-uitgang
Bescherming benaming: beveiliging tegen verkeerde polariteit
Veiligheidsschakeling/-onderdeel: verpoolbeschermingsdiode
Inbouwpositie: verticaal (draagrail horizontaal)
Benaming aansluiting: commandocircuit
Isoleerlengte: 8 mm
Aderdoorsnede star: 0,14 mm² - 2,5 mm²
Aderdoorsnede flexibel: 0,14 mm² - 2,5 mm²
Aderdoorsnede AWG: 26 - 14
Nominale isolatiespanning: 50 V
Toegekende stootspanning: 0.5 kV

: Piece

Soortnaam: Omkeervermogensrelais

Type: PLC-PT-ELR W1/ 2-24DC

Nominale spanning: 24 V/DC

Regelspanning (min.): 19.2 V/DC

Regelspanning (max.): 28.8 V/DC

Stuurspanningsbereik: 19.2 - 28.8 V/DC

Schakelspanning (min.): 10 V/DC

Schakelspanning (max.): 30 V/DC

Geschikt voor merk: Phoenix Contact

Bijzonderheden: Met ompoolbeveiligingsdiode

Montagewijze: DIN-rail

Aansluiting: Push-In-klem

Response-tijd: 80 ms

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 6.5 mm

Hoogte: 80 mm

Diepte: 86 mm

Afm.: (b x h x d) 6.5 x 80 x 86 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Omkeervermogensrelais 24 V/DC Met ompoolbeveiligingsdiode Geschikt voor merk (rela

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Omkeervermogensrelais 24 V/DC Met ompoolbeveiligingsdiode Geschikt voor merk (rela

Omschrijving

Remmen door aansturen van beide ingangen. Geïntegreerde vergrendelingsschakeling en lastbedrading.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Omschrijving

Remmen door aansturen van beide ingangen. Geïntegreerde vergrendelingsschakeling en lastbedrading.
