Name: Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Scheidingsversterker 1 stuk(s)
Brand: Phoenix Contact
SKU: 2225456
Availability: InStock

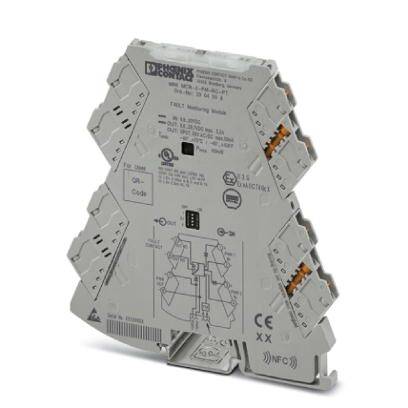

Een grijs, driehoekig relaismodule van Phoenix Contact, gemonteerd op een metalen rail, met aansluitklemmen en technische details afgedrukt.

Diagram met ingang, uitgang en drie segmenten: 'POWER', 'FM' en 'Ucv / Icc'. Het toont de signaalstroom door een component.

Schakelschema voor een sensor-/veldaansluiting met twee uitgangen en een FM-zekering. Geschikt voor Ex-zone 2 toepassingen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Scheidingsversterker

Ingangssignaal max. (spanning)

30 V

Type

MINI MCR-2-CVCS-PT

Afm.

(l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar vr. 16 okt.

35 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20 (niet van UL beoordeeld)
Opgenomen vermogen:< 1,1 W (9,6 V DC)
Isoleerlengte: 10 mm
Aderdoorsnede AWG: 24 ... 12 (flexibel)
Verontreinigingsgraad: 2
Overspanningscategorie: II
Materiaal behuizing: PBT
Kleur: grijs
Max. uitgangsstroom: 20 mA
Belasting/Uitgangsbelasting stroomuitgang: ≤ 600 Ω (20 mA)
Nominale isolatiespanning: 300 V (effectief)
Inbouwpositie: willekeurig

Type: MINI MCR-2-CVCS-PT

Soortnaam: Scheidingsversterker

Ingangssignaal max. (spanning): 30 V

Afm.: (l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting: Push-In-klem

Uitgangssignaal (spanning): 1.25 V DC ...10 V DC

Uitgangssignaal (stroomsterkte): 2.5 mA ... 20 mA

Voedingsspanning: 9.6 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Min. voedingsspanning: 9.6 V/DC

Ingangssignaal (spanning): 9.6 V/DC - 30 V/DC

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.2 mm

Hoogte: 109.81 mm

: 119.2 mm

Stroomverbruik: 42 mA

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning U(B): 9.6 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Scheidingsversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Scheidingsversterker 1 stuk(s)

Omschrijving

Constante spannings-/-stroombron met insteekbare aansluittechniek, ingangsspanning 9,6 V DC ... 30 V DC. Uitgangsspanning 1,25 V DC ...10 V DC of uitgangsstroom 2,5 mA ... 20 mA instelbaar. Configureerbaar via DIP-schakelaars. Push-in-aansluittechniek.
