Name: Phoenix Contact 2702875 ILB BT ADIO MUX I/O-module
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

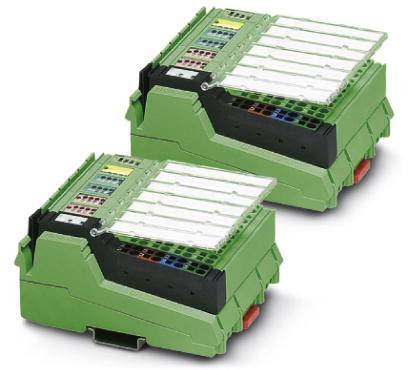

Twee groene, elektronische apparaten met modulaire componenten en aansluitingen. Ze zijn stapelbaar en hebben gekleurde sleuven.

'Blokschema van een spanningsbewakingscircuit met microcontroller (µC), analoge en digitale in- en uitgangen, spanningsregelaar van 24V naar 3,3V en 15V.'

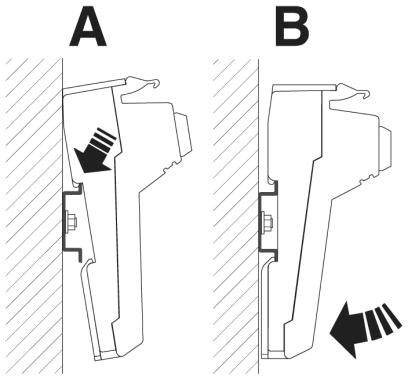

Diagram toont twee tekeningen van apparaten: A met een beweging naar beneden, B achterover hellend, aan een muur bevestigd.

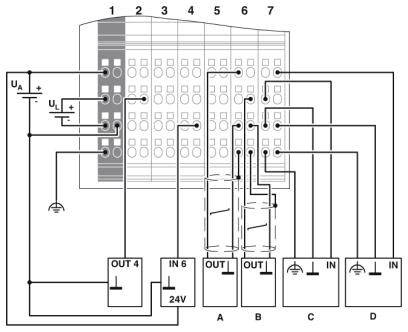

Schakelschema van een elektrische besturingseenheid met zeven aansluitpunten (1-7). Verbindingen naar vier modules (A-D) worden weergegeven.

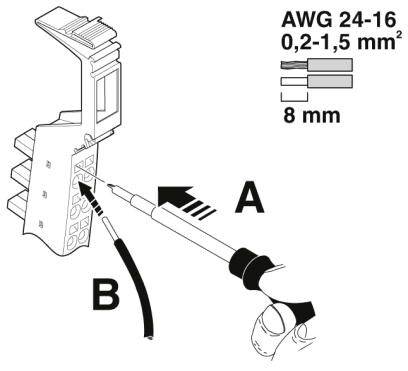

Illustratie toont twee gereedschappen, A en B, die werken aan een elektrische aansluitklem. A wijst naar het drukken, B naar het invoeren van de kabel.

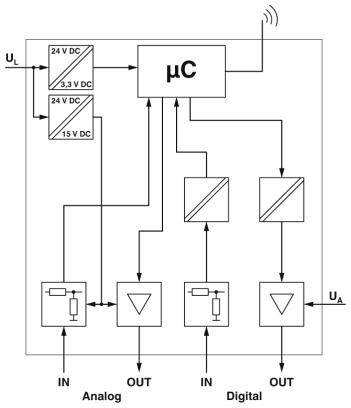

'Schematisch diagram: Microcontroller (µC) bestuurt analoge en digitale signaaleenheden, met 24V, 3,3V en 15V DC voedingsingangen, toont signaalstroom en connectiviteit.'

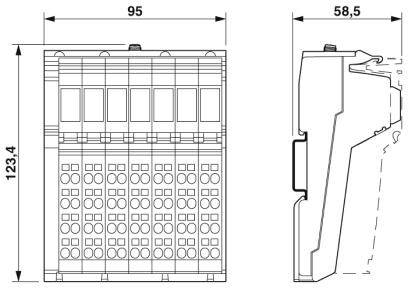

Technische tekening van een apparaat met afmetingen: breedte 95 mm, hoogte 123,4 mm, diepte 58,5 mm. Frontale en zij-aanzicht weergegeven.

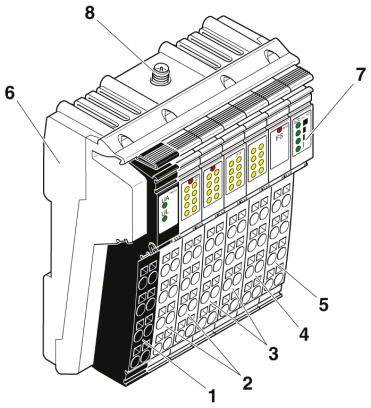

Tekening van een elektronische module met meerdere aansluitsleuven. Genummerde gebieden tonen aansluitingen en controlelampjes.

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 1.177,69 / Stuk)

€ 1.177,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Omgevingstemperatuur (opslag/transport): -25 °C - +85 °C
Luchtdruk (bedrijf): 795 hPa - 1080 hPa
Radiografische standaard: Bluetooth 4.0 gebaseerd
Type modulatie: GFSK (Gaussian Frequency Shift Key
Aansluiting van de antenne: RSMA (female)
Frequentiebereik: 2.402 GHz / 2.48 GHz
Zendvermogen: 5 dBm
Voedingsspanning: 24 V/DC
Bescherming benaming: beveiliging tegen verkeerde polariteit, overspanningsbeveiliging
Digitale ingangen aansluitmethode: trekveeraansluiting
Aansluittechniek: 1-draads
Aantal digitale ingangen: 16
Nominale ingangsspanning: 24 V/DC
Aantal digitale uitgangen: 16
Digitale uitgangen aansluitmethode: trekveeraansluiting
Veiligheidsschakeling: kortsluitbeveiliging, spanning in keerrichting harde
Nominale uitgangsspanning: 24 V DC
Nominale belasting lampen: 12 W
Aantal analoge ingangen: 2
Ingangssignaal stroom: 0 mA - 20 mA
Ingangsweerstand stroomingang: 50 Ω
Ingangssignaal spanning: 0 V - 10 V
Ingangsweerstand spanningsingang: 130 kΩ
Aantal analoge uitgangen: 2
DAC-resolutie: 12 bit
Uitgangssignaal stroom: 0 mA - 20 mA
Materiaal behuizing: PA 6.6-FR
Montage: draagrail
Kleur: groen
Nettogewicht: 630 g

Type: ILB BT ADIO MUX

Soortnaam: I/O-module

Stroomverbruik: 60 mA

Fabrikantnr.: 2702875

Afm.: (l x b x h) 57 x 95 x 123.4 mm

Uitgangen: 8 A

Ingangen: 2.3 mA

Breedte: 95 mm

Hoogte: 123.4 mm

: 57 mm

Interfaces: Bluetooth 4.0 gebaseerd

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-module

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-module

Omschrijving

Bereik 50 m ... 100 m in industriehallen met omnidirectionele antennes en tot 400 m in het vrije veld met richtantennes. Snelle verbindingsopbouw en signaaloverdracht.
