Phoenix Contact 2904909 RAD-868-IFS PLC-functiemodule kopen ? Conrad Electronic

Een groen elektronisch module in de vorm van een smal behuizing, met aansluitingen bovenaan en een digitale interface aan de zijkant.

Afbeelding vergelijkbaar

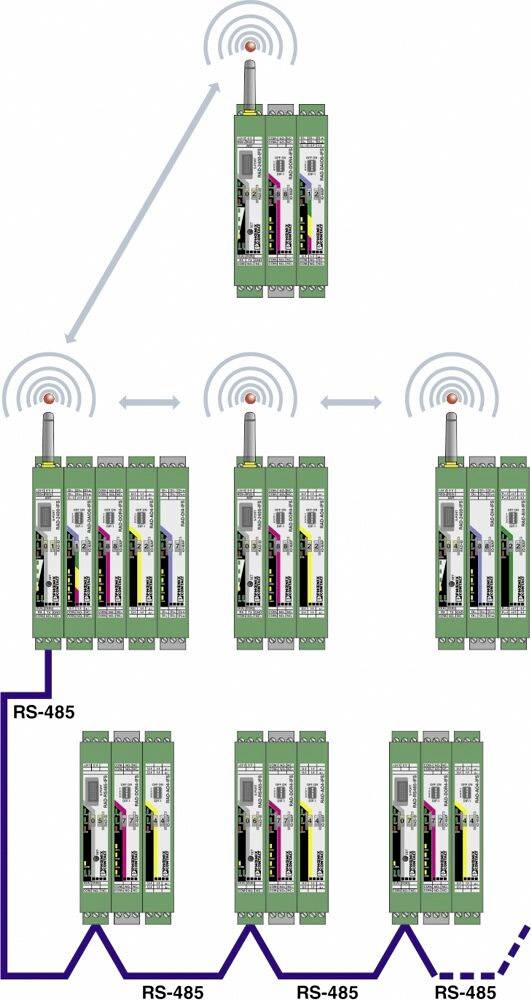

'Diagram toont communicatienetwerk van modules. Bovenaan een module met antenne, daaronder vier andere modules, verbonden door RS-485-kabels.'

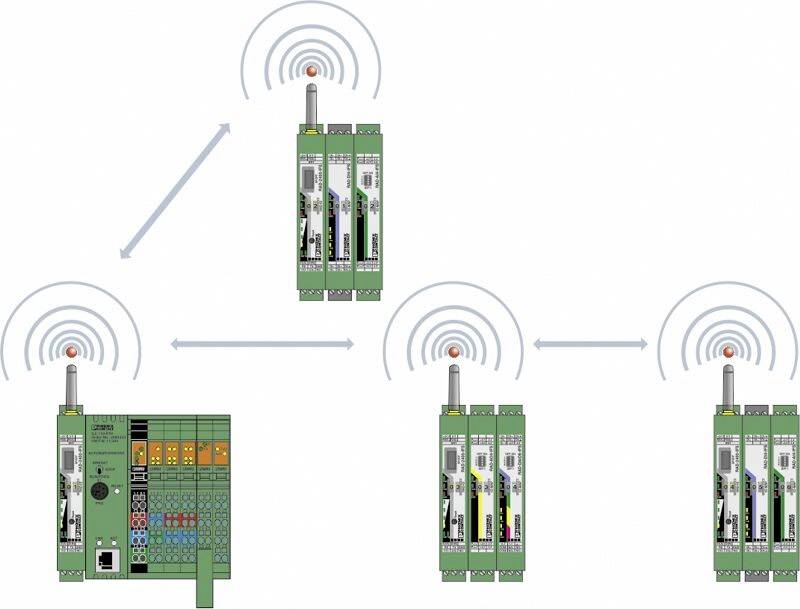

Vier groene machinemodules zijn afgebeeld, die draadloos met elkaar zijn verbonden. Pijlen geven de communicatierichting aan.

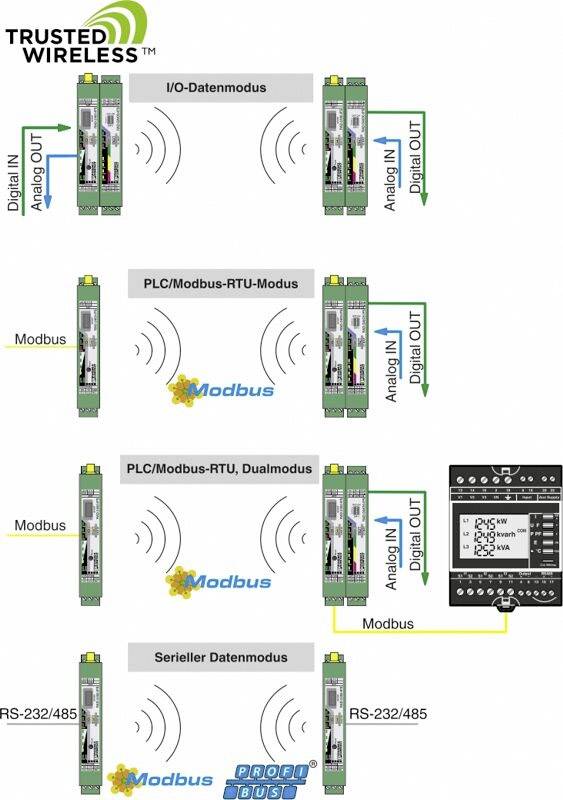

'Trusted Wireless' diagram toont drie modi: I/O-gegevensmodus, PLC/Modbus-RTU-modus, Seriële gegevensmodus. Modbus en Profibus worden gebruikt.

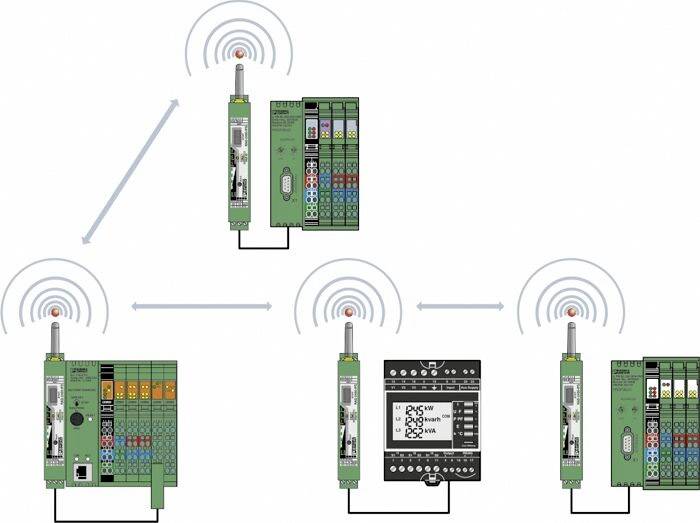

Een diagram toont vier sensorapparaten die draadloos met elkaar zijn verbonden. De verbindingspijlen symboliseren de gegevensoverdracht.

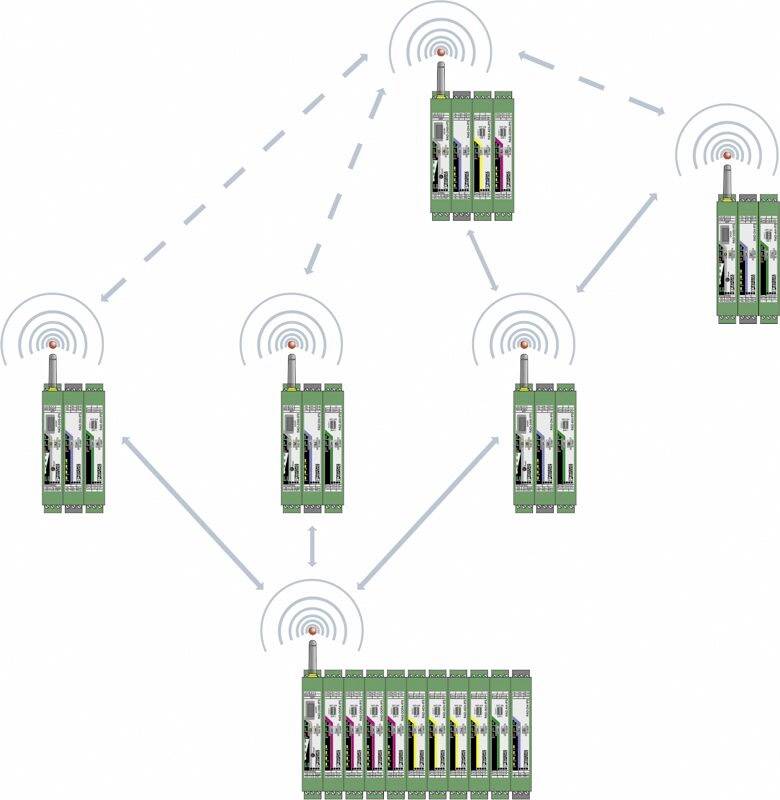

Verschillende groene apparaten zijn draadloos met elkaar verbonden. Ze tonen een netwerk van sensoren en antennes die gegevens uitwisselen.

Diagram toont de verbinding tussen COMBICON RS-232 en D-SUB-9 PC. RX, TX en GND zijn gekruist verbonden.

'Diagram toont bedrading tussen COMBICON en D-SUB-9: RX (5.1) naar RX (2), TX (5.2) naar TX (3), GND (5.3) naar GND (5).'

SchakelpSchema voor RS-485. Toont twee aansluitingen: 'D(B) + (4.2)' naar 'D(B) +' en 'D(A) - (4.1)' naar 'D(A) -' met verbindingslijnen.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 7 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 561,16 / Stuk)

€ 561,16

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Omgevingstemperatuur (opslag/transport): -40 °C - +85 °C
Overspanningscategorie: II
Materiaal behuizing: PA 6.6-FR
Voedingsspanning: 19,2 V/DC - 30,5 V/DC
Antenneaansluiting: RSMA (female)
Frequentie: 868 MHz
Frequentiebereik: 869.4 MHz - 869.65 MHz
Aantal kanaals groepen: 14
Kanaalafstand: 30 kHz
Draaddoorsnede: 0,2 mm² - 2,5 mm²
Aderdoorsnede AWG: 24 - 14
Isoleerlengte: 7 mm
Aantrekkoppel: 0,6 Nm
Schroefdraad: M3

Type: RAD-868-IFS

Soortnaam: PLC-functiemodule

Stroomverbruik: 6 A

Fabrikantnr.: 2904909

Uitvoering: Schroefaansluiting

Afm.: (l x b x h) 114.5 x 17.5 x 116 mm

Breedte: 17.5 mm

Hoogte: 116 mm

: 114.5 mm

Interfaces: RS-232, RS-485, configuratie-interface

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -40 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-functiemodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-functiemodule

Omschrijving

Bijzonder geschikt voor de zeitunkritische signaaloverdracht over grote afstanden met hindernissen. Meerdere kilometers bereik door instelbare snelheden van de radiografische interface. Snelle en eenvoudige ingebruikname zonder programmering. Hoge betrouwbaarheid door Trusted Wireless 2.0-technologie (AES-codering, Frequentieomschakeling en coëxistentie management). Mesh netwerken tot 99 deelnemers. Geïntegreerde RS-232/RS-485-interface. Modulair uit te breiden met max. 32 I/O-uitbreidingsmodules. Uitgebreid temperatuurbereik (-40 tot +70 °C.
