Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-functiemodule kopen ? Conrad Electronic

Een groen, rechthoekig elektronisch apparaat met meerdere aansluitingen aan de bovenkant. Het wordt gebruikt voor industriële signaalverwerking.

Afbeelding vergelijkbaar

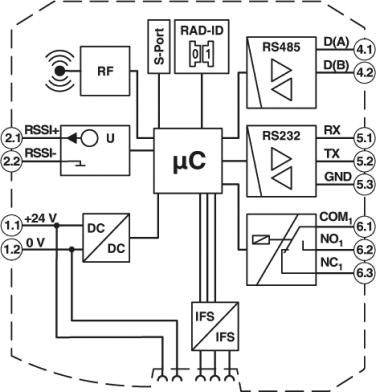

Diagram van een elektronisch schema met RF-, RS485- en RS232-verbindingen, microcontroller en verschillende aansluitingen.

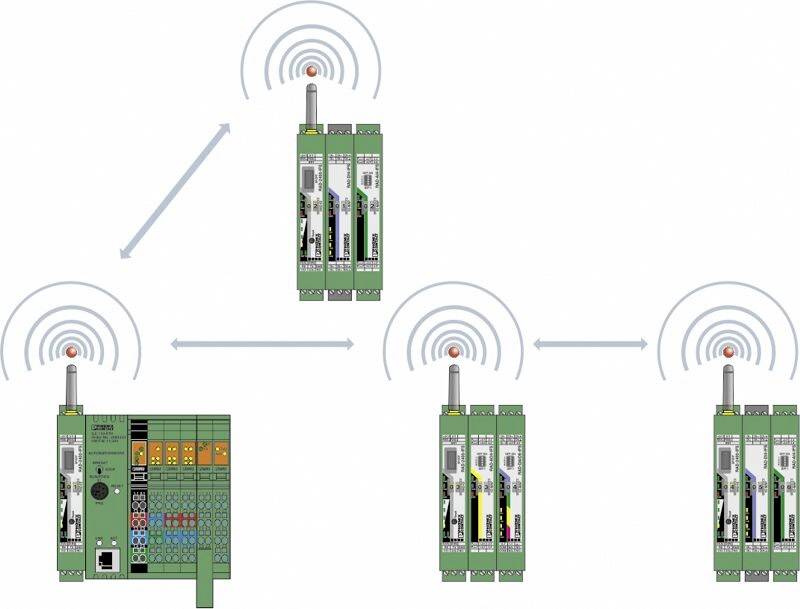

De afbeelding toont een netwerk van vier groene modules die draadloos met elkaar zijn verbonden. Rechtsboven beginnen de pijlen.

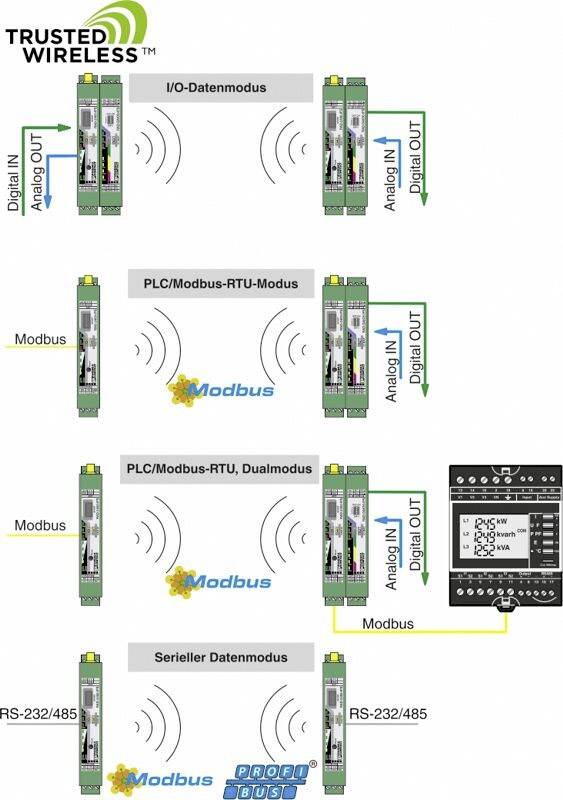

'Weergave van een communicatiesysteem met Modbus en PROFIBUS, dat digitale en analoge in-/uitgangen toont.'

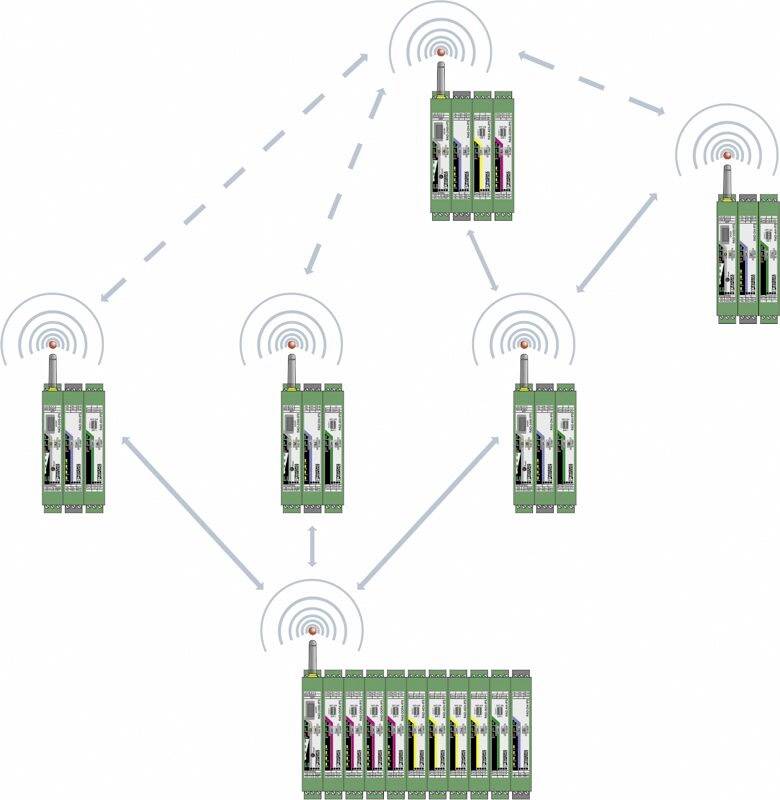

Een diagram toont een draadloos communicatienetwerk tussen verschillende groene apparaten die via radiogolven met elkaar zijn verbonden.

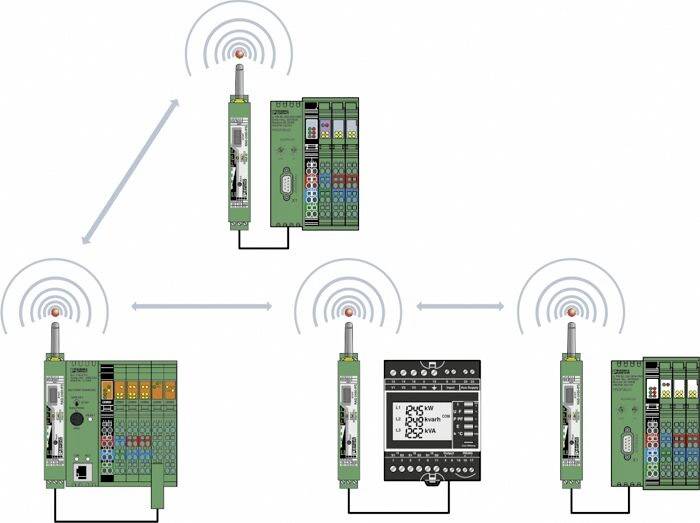

Een blokschema toont vijf elektronische modules die draadloos met elkaar communiceren, weergegeven door golvende lijnen.

Diagram toont RS-485-verbinding met COMBICON-connector. D(B)+ van (4.2) naar D(B)+, en D(A)- van (4.1) naar D(A)-.

Schakelschema toont een RS-232-bekabeling tussen COMBICON en D-SUB-9: RX (5.1 naar 2), TX (5.2 naar 3), GND (5.3 naar 5).

Technische tekening van een elektronisch apparaat met afmetingen: breedte 99 mm, hoogte 114,5 mm, diepte 17,5 mm. Voor- en zijaanzicht.

'Diagram toont de verbinding van COMBICON RS-232 naar D-SUB-9 PLC. RX, TX en GND zijn met pijlen verbonden, aangeduid met pinnen.'

1/10

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 450,41 / Stuk)

€ 450,41

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Omgevingstemperatuur (opslag/transport): -40 °C - +85 °C
Overspanningscategorie: II
Materiaal behuizing: PA 6.6-FR
Voedingsspanning: 19,2 V/DC - 30,5 V/DC
Antenneaansluiting: RSMA (female)
Frequentie: 2400 MHz
Frequentiebereik: 2.4002 GHz / 2.4785 GHz
Aantal kanaals groepen: 8
Aantal kanalen per groep: 55
Kanaalafstand: 1,3 MHz
Draaddoorsnede: 0,2 mm² - 2,5 mm²
Aderdoorsnede AWG: 24 - 14
Isoleerlengte: 7 mm
Aantrekkoppel: 0,6 Nm
Schroefdraad: M3

Type: RAD-2400-IFS-JP

Soortnaam: PLC-functiemodule

Stroomverbruik: 6 A

Fabrikantnr.: 2702863

Uitvoering: Schroefaansluiting

Afm.: (l x b x h) 114.5 x 17.5 x 116 mm

Breedte: 17.5 mm

Hoogte: 116 mm

: 114.5 mm

Interfaces: RS-232, RS-485, configuratie-interface

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -40 °C

Documenten en downloads

Datablad

Datablad 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-functiemodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-functiemodule

Omschrijving

Licentievrije 2,4 GHZ frequentieband. Meerdere kilometers bereik door instelbare snelheden van de radiografische interface. Snelle en eenvoudige ingebruikname zonder programmering. Hoge betrouwbaarheid door Trusted Wireless 2.0-technologie (AES-codering, Frequentieomschakeling en coëxistentie management). Mesh netwerken tot 250 deelnemers. Geïntegreerde RS-232/RS-485-interface. Modulair uit te breiden met max. 32 I/O-uitbreidingsmodules. Uitgebreid temperatuurbereik (-40 tot +70 °C.

De teksten voor dit artikel zijn automatisch vertaald.
