Afbeelding vergelijkbaar

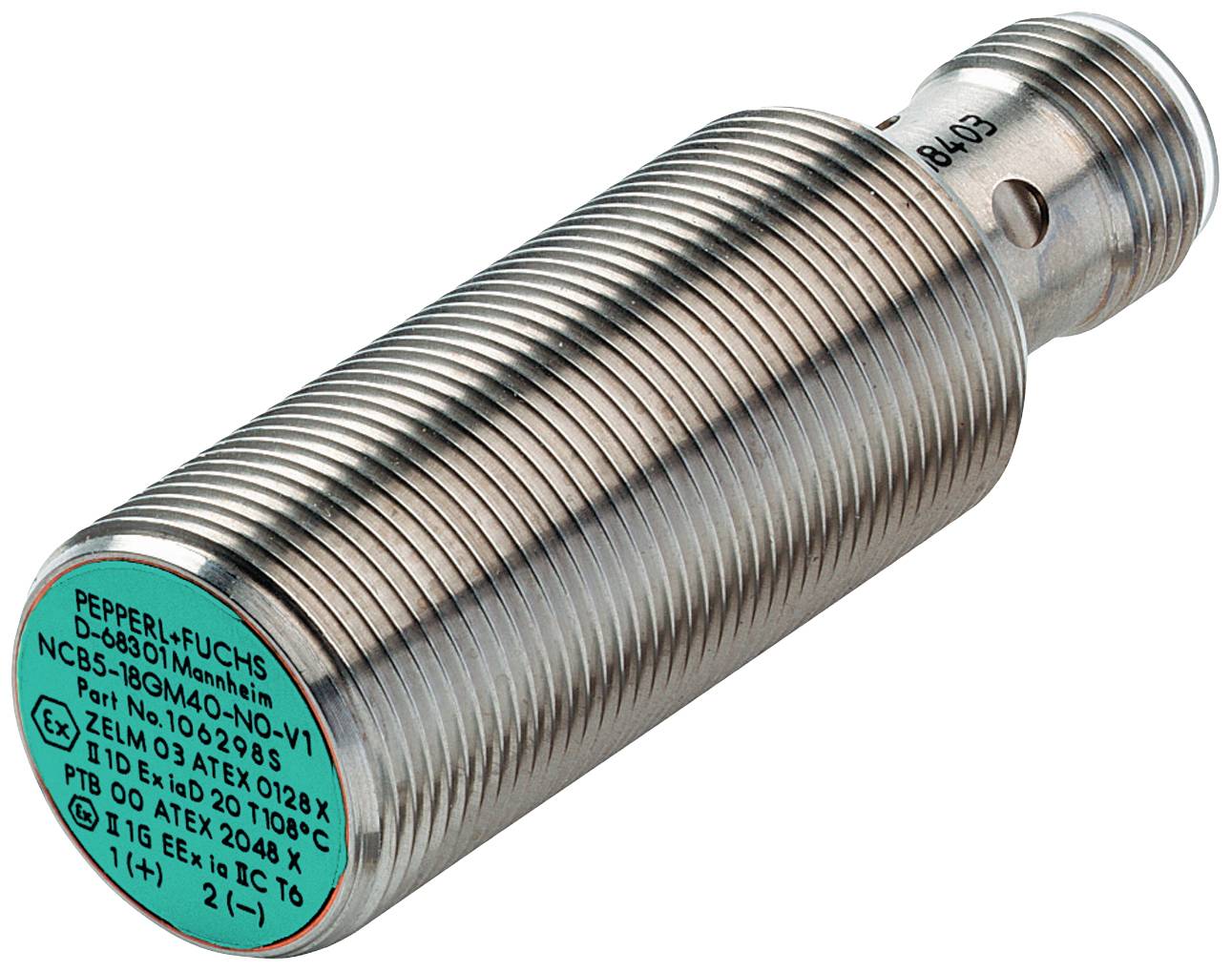

Pepperl+Fuchs Sensor Inductief NCB5-18GM40-N0-V1 70133057 M18 Vlak NAMUR (Ø x l) 18 mm x 55 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor
Max. voedingsspanning
8.2 V
Contactsoort
1x NC
Schakelafstand (max.)
5 mm
Uitgangen
NAMUR
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 77,68 / Stuk)
€ 77,68
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Soortnaam
Sensor
- Type
NCB5-18GM40-N0-V1
- Max. voedingsspanning
8.2 V
- Voedingsspanning
8.2 V (max)
1x NC
- Schakelafstand (max.)
5 mm
- Uitgangen
NAMUR
- Materiaal (behuizing)
RVS V2A
- Uitvoering
Inductief
- Materiaaleigenschap
Roestvast
- Type inbouw
Vlak
- Grootte
M18
- Aansluiting
Stekker
- Kenmerken
LED-weergave
- Min. temperatuur
-25 °C
- Max. temperatuur
100 °C
IP66
IP67
55 mm
- Diameter
18 mm
- Afm.
(Ø x l) 18 mm x 55 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- Schakelfrequentie
400 Hz
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628137 Pepperl+Fuchs Sensor Inductief NCB5-18GM40-N0-V1 70133057 M18 Vlak NAMUR (Ø x l) 18 mm x 55 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628137 Pepperl+Fuchs Sensor Inductief NCB5-18GM40-N0-V1 70133057 M18 Vlak NAMUR (Ø x l) 18 mm x 55 mm
Omschrijving
Aansluiting: 2-draads
Toepassingsspecifieke eigenschappen: Uitgebreid temperatuurbereik
Soort uitgang: NAMUR
Model: Cilindrisch
Inbouw sluitend
Elektrische aansluitmethode: Apparaatstekker M12
Detectieprincipe: Inductief
Functie: Inductieve sensoren
Behuizingsvorm: Cilindrisch
Materiaal behuizing: Roestvrij staal (V2A)
Behuizingsmateriaal: roestvrij staal
Niveau apparaatbeveiliging: DA (zone 20)
Niveau apparaatbeveiliging: GA (zone 0)
Niveau apparaatbeveiliging: GB (zone 1)
Niveau van apparaatbescherming: MB (mijnbouw)
Max. Bereik: 5 mm... 10 mm
Schakelfrequentie: 500 Hz
Schakelfunctie: NC (NC)
Veiligheidsklasse: IP66
Veiligheidsklasse: IP67
Veiligheidsintegriteitsniveau: SIL 2
Veiligheidsfunctie: SIL 2
Signaaltype: NAMUR
Spanning: DC
Omgevingstemperatuur maximaal: +100 °C.
Omgevingstemperatuur minimaal: -25 °C.
Voedingsspanning: DC
Goedkeuringen: ATEX
Goedkeuringen: CCCEx/NEPSI
Goedkeuringen: EAC.
Goedkeuringen: IECEX
Goedkeuringen: UL-hazardous locatie
Goedkeuringen: UL-ordinary locatie
Cilindrische vorm: Schroefdraadhuls M18
De teksten voor dit artikel zijn automatisch vertaald.
Toepassingsspecifieke eigenschappen: Uitgebreid temperatuurbereik
Soort uitgang: NAMUR
Model: Cilindrisch
Inbouw sluitend
Elektrische aansluitmethode: Apparaatstekker M12
Detectieprincipe: Inductief
Functie: Inductieve sensoren
Behuizingsvorm: Cilindrisch
Materiaal behuizing: Roestvrij staal (V2A)
Behuizingsmateriaal: roestvrij staal
Niveau apparaatbeveiliging: DA (zone 20)
Niveau apparaatbeveiliging: GA (zone 0)
Niveau apparaatbeveiliging: GB (zone 1)
Niveau van apparaatbescherming: MB (mijnbouw)
Max. Bereik: 5 mm... 10 mm
Schakelfrequentie: 500 Hz
Schakelfunctie: NC (NC)
Veiligheidsklasse: IP66
Veiligheidsklasse: IP67
Veiligheidsintegriteitsniveau: SIL 2
Veiligheidsfunctie: SIL 2
Signaaltype: NAMUR
Spanning: DC
Omgevingstemperatuur maximaal: +100 °C.
Omgevingstemperatuur minimaal: -25 °C.
Voedingsspanning: DC
Goedkeuringen: ATEX
Goedkeuringen: CCCEx/NEPSI
Goedkeuringen: EAC.
Goedkeuringen: IECEX
Goedkeuringen: UL-hazardous locatie
Goedkeuringen: UL-ordinary locatie
Cilindrische vorm: Schroefdraadhuls M18
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- schakelfunctie: NC (NC)
- uitgangstype: NAMUR
- schakelafstand: 5 mm
- inbouw: Vlak
- beveiligde schakelafstand: 0... 4,05 mm
- werkelijke schakelafstand: 4,5... 5,5 mm type. 5 mm
- reductiefactor Ral: 0,35
- reductiefactor RCu: 0,3
- reductiefactor RV2A (1.4301) : 0,74
- uitgangstype: 2-draadskengegevens
- nominale spanning: 8,2 V (Ri ca. 1 kΩ)
- schakelfrequentie: 0... 400 Hz
- hysterese: 1... 15 type. 5%
- ompoolbeveiliging: Beveiligd tegen ompoling
- tegen kortsluiting: Ja
- stroomverbruik
- Meetplaat niet geregistreerd: Min. 3 mA
- Meetplaat registreert: ≤ 1 mA
- schakelstatusweergave: Meergat-LED, geelkenmerkgegevens functionele veiligheid
- veiligheidsintegriteitsniveau (SIL): SIL 2
- MTTFd: 1880 a
- gebruiksduur (TM): 20 a
- diagnostische dekkingsgraad (DC): 0%normconformiteit en conformiteit van het beleid
- NAMEN: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetische compatibiliteit: NE 21:2007
- Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
- IECEx-goedkeuring
- Niveau apparaatbeveiliging GA: IECEX PTB 11.0037X
- Apparaatbeschermingsniveau GB: IECEX PTB 11.0037X
- Apparaatbeschermingsniveau DA: IECEX PTB 11.0037X
- Apparaatbeschermingsniveau MB: IECEX PTB 11.0037X
- ATEX-goedkeuring
- Apparaatbeschermingsniveau GA: PTB 00 ATEX 2048 X
- Apparaatbeschermingsniveau GB: PTB 00 ATEX 2048 X
- Apparaatbeschermingsniveau DA: PTB 00 ATEX 2048 X
- EAC-conformiteit: TR CU 0122011
- UL-goedkeuring
- Ordinary location: E87056
- Hazardous locatie: E501628
- Control Drawing: 116-0452
- CCC-goedkeuring
- Hazardous locatie: 2020322315002255
- NEPSI-goedkeuring
- NEPSI-certificaat: GYJ16.1393X
- TIIS-goedkeuring: Op aanvraag
- ANZEx: 18.3018X
- KCC-goedkeuring
- Hazardous locatie: 09-AV4BO-0226
- Scheepsbouwvergunning: DNVGL TAA001A5omgevingsomstandigheden
- omgevingstemperatuur: -25... 100 °C (-13 tot 212 °F)
- opslagtemperatuur: -40... 100 °C (-40... 212 °F)mechanische gegevens
- aansluitmethode: Apparaatstekker
- behuizingsmateriaal: Roestvrij staal 1.4305 / AISI 303 (V2A)
- kopvlak: PBT
- beschermingsgraad: IP66 / IP67
- stekker
- Schroefdraad: M12 x 1
- Aantal Polen: 4algemene informatie
- gebruik in explosiegevaarlijke omgevingen: Zie gebruiksaanwijzing
