Name: Pepperl+Fuchs OBR7500-R101-EP-IO-V3 267075-100023 Reflecterende lichtsluis Polarisatiefilter 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2627699
Availability: BackOrder

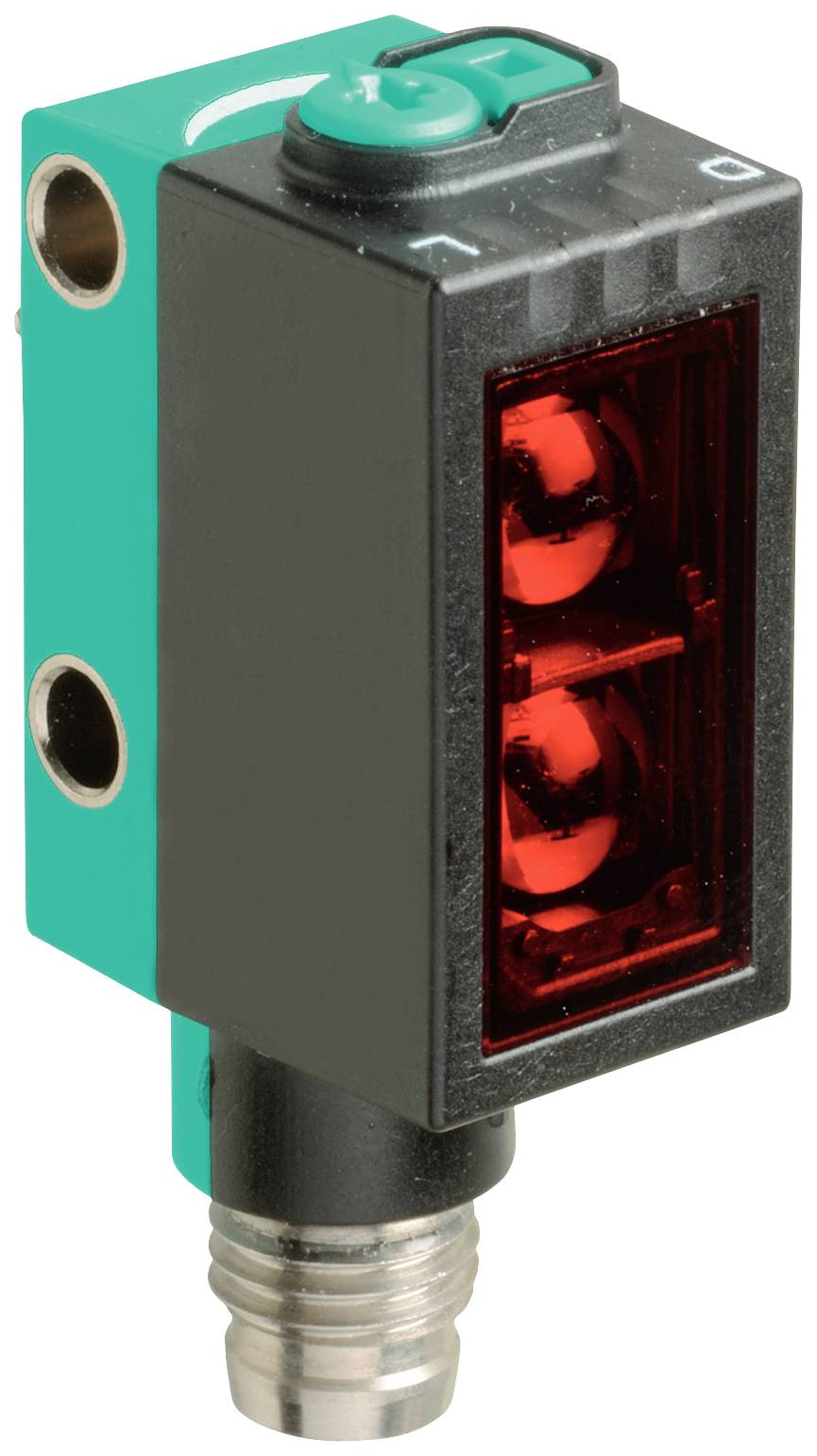

Een rechthoekige optische sensor met een zwart behuizing en een rood lichtvenster. Twee bevestigingsgaten zijn zichtbaar.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtsluis

Functie

Polarisatiefilter

Max. voedingsspanning

30 V/DC

Aansluiting

Type

OBR7500-R101-EP-IO-V3

Datasheet (PDF)

Leverbaar do. 17 dec 2026

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtsluis

Type: OBR7500-R101-EP-IO-V3

Functie: Polarisatiefilter

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 0.5 ms

Uitgangen: NPN, NO
PNP, NC

Schakelfrequentie: 1000 Hz

Aansluiting: M8

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 10 m

Kenmerken: LED-weergave

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 13.9 mm

Hoogte: 41.4 mm

Diepte: 18.3 mm

Afm.: (b x h x d) 13.9 x 41.4 x 18.3 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627699 Pepperl+Fuchs OBR7500-R101-EP-IO-V3 267075-100023 Reflecterende lichtsluis Polarisatiefilter 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627699 Pepperl+Fuchs OBR7500-R101-EP-IO-V3 267075-100023 Reflecterende lichtsluis Polarisatiefilter 1 stuk(s)

Omschrijving

Bedrijfsbereik: 0 - 7,5 m, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de opgentoets, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
bereik: 0... 7,5 m
reflectorafstand: 0,03... 7,5 m
grensbereik: 10 m
referentieobject: Reflector H85-2
lichtzender: LED
-lichttype: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
polarisatiefilter: Ja
diameter lichtvlek: Ca. 65 mm op afstand van 1 m
openingshoek: 3,7°
externe lichtgrens: En 60947-5-2kenmerken functionele veiligheid
MTTFd: 724 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Gevoeligheidsregelaar
parametrisering: IO-Link communicatie: LED groen kort uitschakelend (1 Hz)elektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
SIO-mode ondersteuning: Ja
apparaat ID: 0x110201 (1114625)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link
signaaluitgang: 1 tegenschakeluitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
0,5 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 41,4 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M8 x 1, 3-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 10 g

Omschrijving

Uitvoering

Algemene gegevens
bereik: 0... 7,5 m
reflectorafstand: 0,03... 7,5 m
grensbereik: 10 m
referentieobject: Reflector H85-2
lichtzender: LED
-lichttype: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
polarisatiefilter: Ja
diameter lichtvlek: Ca. 65 mm op afstand van 1 m
openingshoek: 3,7°
externe lichtgrens: En 60947-5-2kenmerken functionele veiligheid
MTTFd: 724 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Gevoeligheidsregelaar
parametrisering: IO-Link communicatie: LED groen kort uitschakelend (1 Hz)elektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
SIO-mode ondersteuning: Ja
apparaat ID: 0x110201 (1114625)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link
signaaluitgang: 1 tegenschakeluitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
0,5 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 41,4 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M8 x 1, 3-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 10 g
