Name: Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2627788
Availability: BackOrder

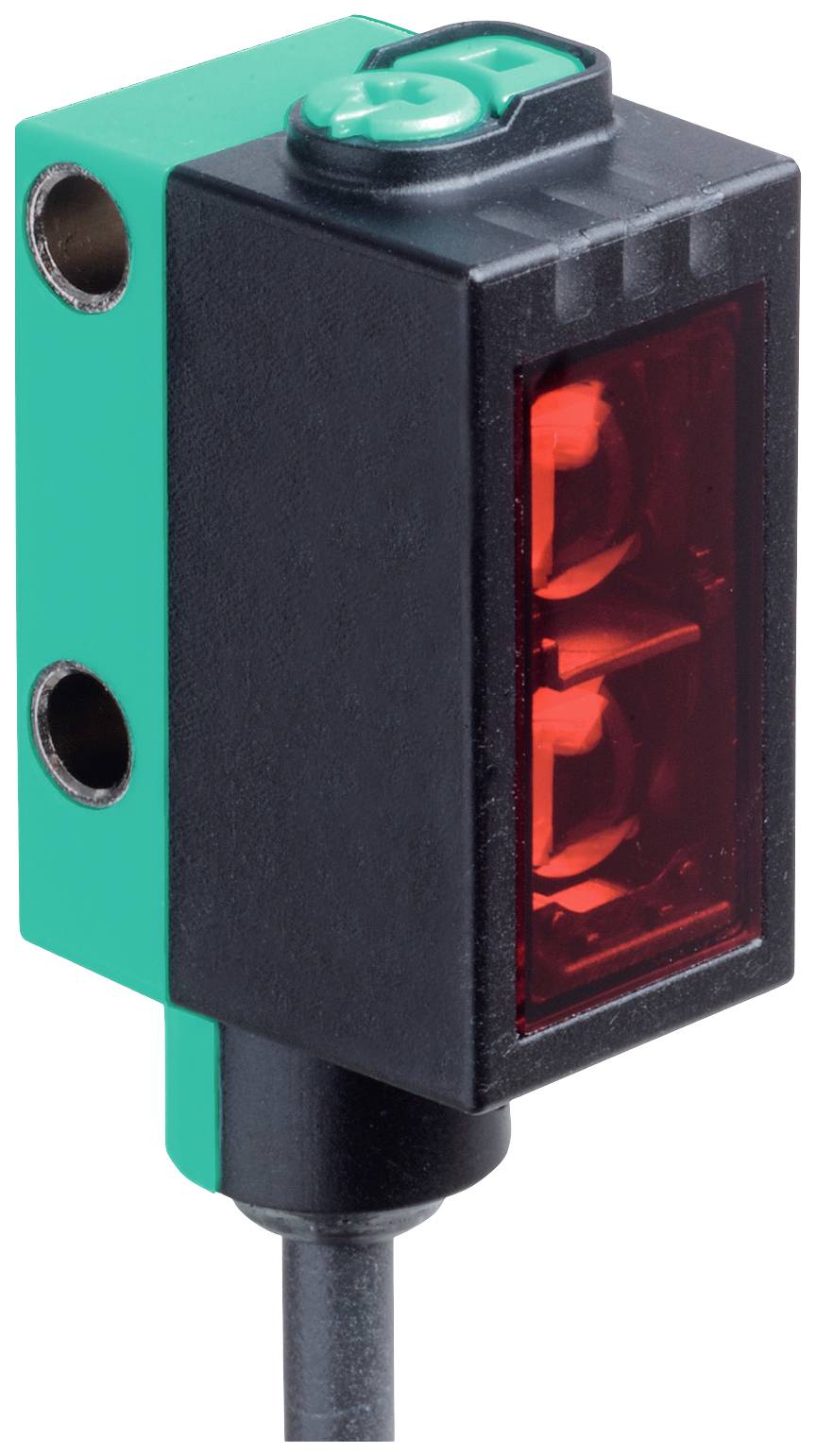

Een rechthoekige, zwarte optoëlektronische sensor met een helder rode voorkant en groen bovenste gedeelte. Gebruikt voor objectherkenning.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtknop

Functie

Lichtschakelend

Max. voedingsspanning

30 V/DC

Aansluiting

M8, 4-polig

Type

OBD1000-R101-2EP-IO-0,3M-V31

Datasheet (PDF)

Leverbaar do. 17 dec 2026

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtknop

Type: OBD1000-R101-2EP-IO-0,3M-V31

Functie: Lichtschakelend

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 0.5 ms

: 1x NO

Uitgangen: NPN, NC
NPN, NO
PNP, NC
PNP, NO

Schakelfrequentie: 1000 Hz

Aansluiting: M8, 4-polig

Kabellengte: 0.3 m

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 1000 mm

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 13.9 mm

Hoogte: 33.8 mm

Diepte: 18.3 mm

Afm.: (b x h x d) 13.9 x 33.8 x 18.3 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627788 Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 Reflecterende lichtknop Lichtschakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627788 Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 Reflecterende lichtknop Lichtschakelend 1 stuk(s)

Omschrijving

Aftastbereik: 2... 1000 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de tegenstanders, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 2... 1000 mm
aftastbereik min.: 20... 50 mm
instelbereik: 50... 1000 mm
referentieobject: Standaardwit, 100 mm x 100 mm
lichtzender: LED
-lichttype: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
lichtvlekdiameter: Ca. 65 mm op afstand van 1000 mm
openingshoek: 3,7°
externe lichtgrens: En 60947-5-2kenmerken functionele veiligheid
MTTFd: 724 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Tastafstandsregelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-mode ondersteuning: Ja
apparaat ID: 0x110101 (1114369)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link | /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend
signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
reactietijd: 0,5 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 33,8 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M8 x 1,
4-polig materiaal
Behuizing: PC (polycarbonaat)
Lichtopening: PMMA
massa: Ca. 10 g
kabellengte: 0,3 m

Omschrijving

Uitvoering

Algemene gegevens
aftastbereik: 2... 1000 mm
aftastbereik min.: 20... 50 mm
instelbereik: 50... 1000 mm
referentieobject: Standaardwit, 100 mm x 100 mm
lichtzender: LED
-lichttype: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
lichtvlekdiameter: Ca. 65 mm op afstand van 1000 mm
openingshoek: 3,7°
externe lichtgrens: En 60947-5-2kenmerken functionele veiligheid
MTTFd: 724 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Tastafstandsregelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-mode ondersteuning: Ja
apparaat ID: 0x110101 (1114369)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link | /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend
signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
reactietijd: 0,5 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 33,8 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M8 x 1,
4-polig materiaal
Behuizing: PC (polycarbonaat)
Lichtopening: PMMA
massa: Ca. 10 g
kabellengte: 0,3 m
