Name: Pepperl+Fuchs Hellingssensor INY060D-F99-2I2E2-V17 241157 M12-stekker M12, 8-polig
Brand: Pepperl+Fuchs
SKU: 2629152
Availability: BackOrder

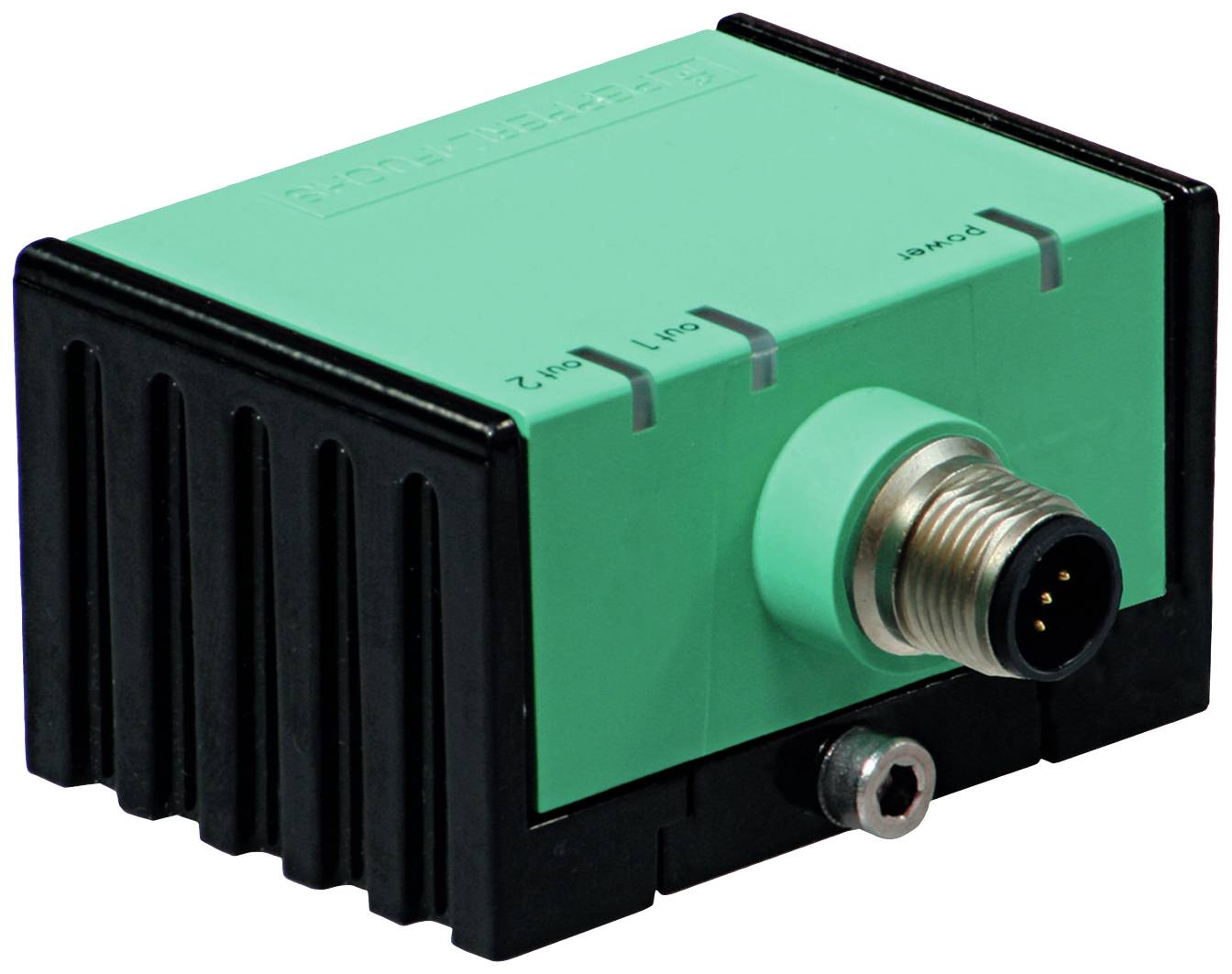

Een rechthoekig elektronisch apparaat met een groen behuizing en een zwarte randafwerking, voorzien van een multipolige stekkerverbinding aan de voorzijde.

Afbeelding vergelijkbaar

Soortnaam

Hellingssensor

Max. voedingsspanning

30 V/DC

Uitgangen

PNP, NO

Aansluiting

M12, 8-polig

Beschermingsklasse

IP68

IP69K

Datasheet (PDF)

Leverbaar di. 24 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 500,00 / Stuk)

€ 500,00

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Hellingssensor

Type: INY060D-F99-2I2E2-V17

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Voedingsstroom: 100 mA

Resolutie: 0.02°

Aantal assen: 2

Uitgangen: PNP, NO

Uitgangssignaal (min.): 4 mA

Uitgangssignaal (max.): 20 mA

Meetnauwkeurigheid ±: 0.2°

Aansluiting: M12, 8-polig

Materiaal (behuizing): PA

Kenmerken: LED-weergave

Interfaces: M12-stekker

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

: IP68
IP69K

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2629152 Pepperl+Fuchs Hellingssensor INY060D-F99-2I2E2-V17 241157 M12-stekker M12, 8-polig

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2629152 Pepperl+Fuchs Hellingssensor INY060D-F99-2I2E2-V17 241157 M12-stekker M12, 8-polig

Omschrijving

Meetbereik: -30... 30°, bedrijfsspanning: 10... 30 V DC, type uitgang: 2 schakeluitgangen pnp, NO-contact, beveiligd tegen ompoling, beveiligd tegen kortsluiting, type uitgang: 2 stroomuitgangen 4... 20 mA (1 uitgang voor elke as), aansluitmethode: Apparaatstekker M12 x 1, 8-polig

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
type: Hellingsensor,
2-assig meetbereik: -30... 30°
absolute nauwkeurigheid: ≤ ± 0,2°
aanspreekkracht: ≤ 25 ms
resolutie: ≤ 0,02°
reproduceerbaarheid: ≤ ± 0,04°
temperatuurinvloed: ≤ 0,004°/Kkengegevens functionele veiligheid
MTTFd: 304 A
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED, groen
schakeltoestand: 2 LED's geel: Schakeltoestand (per uitgang)elektrische gegevens
bedrijfsspanning: 10... 30 V DC
nullaststroom: ≤ 25 mA
stand-by-verkabel: ≤ 200 msschakeluitgang
uitgangstype: 2 schakeluitgangen pnp, NO-contact, beveiligd tegen ompoling, kortsluitvaste
bedrijfsstroom: ≤ 100 mA
spanningsval: ≤ 3 Vanaloge uitgang
uitgangstype: 2 stroomuitgangen 4... 20 mA | (1 uitgang voor elke as)
belastingsweerstand: 0... 200 Ω BIJ UB = 10... 18 V | 0... 500 Ω BIJ UB = 18... 30 V
normconformiteit en conformiteit van het beleid
Schok- en stootvastheid: 100 g conform DIN en 60068-2-27
Normen: En 60947-5-2:2007 | IEC 60947-5-2:2007goedkeuringen en certificaten
UL-goedkeuring: CULus listed, Class 2 Power Sourceomgevingscondities
omgevingstemperatuur: -40... 85 °C (-40... 185 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Apparaatstekker M12 x 1, 8-polig
behuizingsmateriaal: PA
beschermingsklasse: IP68 / IP69K
massa: 240 gfabrieksinstellingen
analoge uitgang (X): -30 °... 30° analoge uitgang (Y): -30°... 30°
schakeluitgang (X): -30°... 30°
schakeluitgang (Y): -30°... 30°
