PCE Instruments PCE-CL 20 Leidingzoeker Lijnvolging kopen ? Conrad Electronic

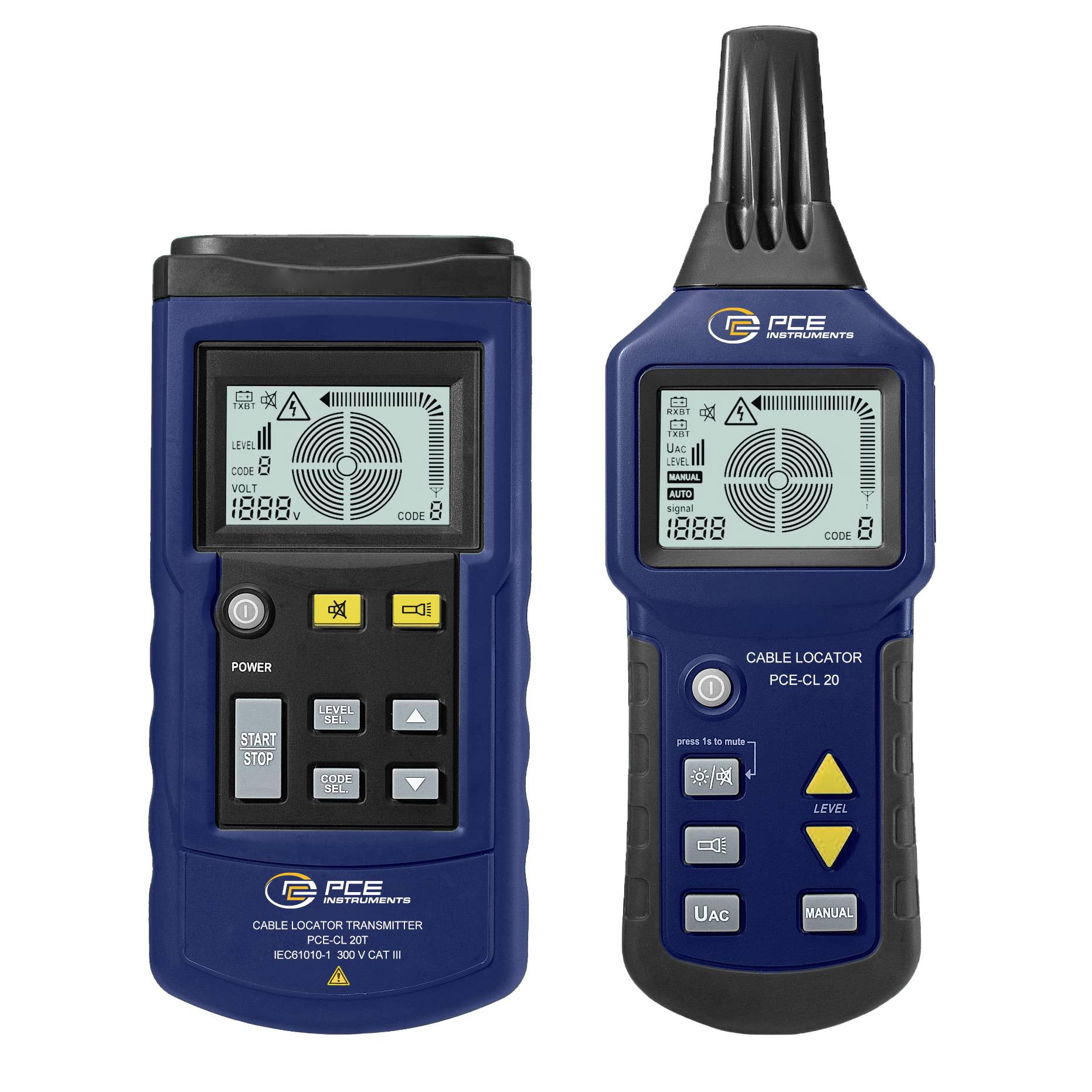

Twee blauwe PCE Instruments-kabelzoekapparaten naast elkaar weergegeven, een zender aan de linkerkant en een ontvanger-locator aan de rechterkant met LCD-schermen en bedieningsknoppen.

Datasheet (PDF)

Leverbaar vr. 28 aug.

19 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 280,17 / Stuk)

€ 280,17

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Leidingzoeker PCE-CL 20

Verlichtingsfunctie op beide apparaten
Achtergrondverlichting op ontvangereenheid
Akoestisch signaal bij kabeldetectie
Eenvoudige detectie van kortsluitingen
Handmatige gevoeligheidsinstelling
Wordt geleverd met aardingsstang

Technische specificaties

Uitgangssignaal 125 kHz
extern spanningsID-bereik
DC 12... 400 V ±2,5% AC 12... 400 V (50... 60 Hz) ±2,5%
display LCD
maximale spanning max. 400 V AC/DC
Overspanningscategorie
CAT III 300 V verontreinigingsgraad 2 voeding 9 V blokbatterij stroomverbruik (minimale spanning) ca. 31 mA
stroomverbruik (maximale spanning) ca. 115 mA
zekering F 0,5 A 500 V, 6,3 x 32 mm
bedrijfscondities 0... +40 °C, rel. vochtigheid < 80%
opslagcondities -20... +60 °C, rel. vochtigheid < 80%
afmetingen 190 x 89 x 42,5 mm
gewicht ca. 420 g (incl. batterij)
technische specificatie voor de geleidingszoeker (ontvanger)
detectiediepte is afhankelijk van materiaal en de betreffende toepassing, afhankelijk
van eenpolige toepassing ca. 0... 2 m
tweepolige toepassing ca. 0... 0,5 m
eenvoudige ringleiding tot 2,5 m
roosterspanningsherkenning ca. 0... 0,4 m
display LCD
-voeding 6 x 1,5 V AAA-batterijen
stroomverbruik (minimale spanning) ca. 32 mA
stroomverbruik (maximale spanning) ca. 89 mA
omgevingscondities 0... +40 °C, rel. vochtigheid < 80%
opslagcondities -20... +60 °C, rel. vochtigheid < 80%
afmetingen 241,5 x 78 x 38,5 mm
gewicht ca. 350 g (incl. batterijen)

Soortnaam: Leidingzoeker

Functies: Lijnvolging

Optische aanduiding: Ja

Akoestische aanduiding: Ja

Weergave: LCD

Afm.: (l x b x h) 190 x 89 x 42 mm

Gewicht: 420 g

Voedingsspanning: 9 V

Gewicht toevoeging: Zender/ontvanger

Meetcategorie: CAT III 300 V

Breedte: 89 mm

Hoogte: 42 mm

: 190 mm

Type: PCE-CL 20

Documenten en downloads

Datablad

Datablad 2452309 PCE Instruments PCE-CL 20 Leidingzoeker Lijnvolging

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452309 PCE Instruments PCE-CL 20 Leidingzoeker Lijnvolging

Omschrijving

Geleidingszoeker PCE-CL 20 voor eenpolige of tweepolige toepassing / lampfunctie op beide apparaten / display met achtergrondverlichting op de ontvanger / voor het testen van stroomcircuits en leidingen / exacte lokalisatie van kortsluitingen de leidingzoeker PCE-CL 20 maakt het doorspoelen van spanningvoerende en spanningsloze leidingen mogelijk. De leidingzoeker herkent naast elektrische kabels ook gas- of waterleidingen die zich in de wand of in de aarde bevinden. Zo bestaat de mogelijkheid om kortsluiting en zekeringen met de leidingzoeker te herkennen. Dit is de reden dat de leidingzoeker goed geschikt is om voor boringen de betreffende wand te onderzoeken, om te garanderen dat leidingen niet worden geraakt. De leidingzoeker bestaat uit twee afzonderlijke apparaten. Eenmaal is er de ontvangereenheid en aan de andere kant wordt de leidingzoeker met een signaalgenerator geleverd. Om ook in donkere omgevingen te kunnen werken, zijn beide apparaten van de leidingzoeker voorzien van een lichtfunctie. Voor de perfecte verlichting zorgen op beide apparaten drie LED's. Naast de lichtfunctie bestaat bij de ontvangereenheid bovendien de mogelijkheid om de achtergrondverlichting te activeren.

De teksten voor dit artikel zijn automatisch vertaald.
