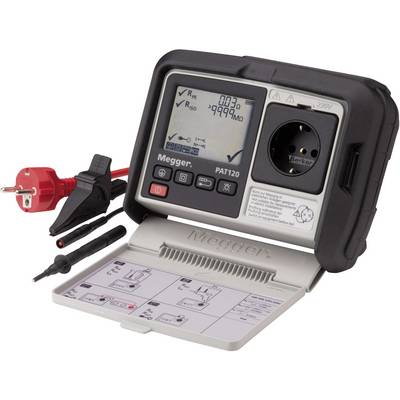

Megger 1003-066 Apparaattester VDE-norm 0701-0702
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 693,39 / Stuk)
€ 693,39
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
PAT120, apparaattester conform DIN VDE 0701-0702, BGV A3, EN 62638
- Kleine en compacte apparaattester
- Werkt op batterijen, geen netaansluiting nodig
- Robuuste behuizing met rubberen versterking en beschermingsdeksel voor display
- Vooraf gedefinieerde testprocedures voor testobjecten SK I, SK II en verlengkabels
- Unieke weergave van test doorstaan/niet doorstaan
- Kaart met beknopte instructies in het deksel van het apparaat
Technische specificaties
- Meting randaardeweerstand met ±200 mA (DC)
- Meting isolatieweerstand met 500 V en 250 V (DC)
- Meting vervangende afleidstroom met ca. 30 V (AC)
- Leidingcontrole (kortsluiting en onderbreking L/N)
- Soortnaam
Apparaattester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 300 V
- Interfaces
Geen
- Afm.
(l x b x h) 148 x 203 x 78 mm
- Gewicht
1.15 kg
IP40
- Meetbereik (VDE)
Weerstand van de beschermingsgeleider
Isolatieweerstand
Lekstroom
Vermogenstest
- DIN-norm
DIN EN 62638
- Weergave
Digitaal (LCD)
- Breedte
203 mm
- Hoogte
78 mm
148 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op batterij(en)
- Geheugen
Nee
- Type
1003-066
- VDE-norm
0701-0702
- Geheugen
-
- Aanduiding
LCD-display met displayverlichting (achtergrondverlichting), weergave van meetwaarden, grenswaarden, symbolen voor doorstaan/niet doorstaan
- Interfaces
-
- Voedingsspanning
Batterij 8 x 1,5 V (penlite, AA, IEC LR6)
- Normen
DIN VDE 0701-0702, DGUV voorschrift 3, BGV A3, EN 62638
Documenten en downloads
Datablad
Datablad 1233907 Megger 1003-066 Apparaattester VDE-norm 0701-0702
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1233907 Megger 1003-066 Apparaattester VDE-norm 0701-0702
Omschrijving
Met deze apparaattester kunt u snel en comfortabel netonafhankelijke tests conform DIN VDE 0701-0702 (DGUV voorschrift 3, BGV A3) uitvoeren. Met deze op batterijen werkende apparatentester kunt u ook zonder netspanning de basistests zoals randaardeweerstand, isolatieweerstand en vervangende afleidstroom uitvoeren. Vooraf gedefinieerde testprocedures maken het voor de tester gemakkelijk om de testprocedure te selecteren, wat betekent dat de testobjecten snel kunnen worden ingedeeld op grond van SK I of SK II. Ook is er een testprocedure voor verlengkabels en kabelhaspels, zodat deze in de praktijk zeer vaak voorkomende testobjecten zeer snel en eenvoudig te controleren zijn. De apparaattester PAT120 kan zowel met batterijen als met accu's worden gebruikt.
Uitvoering
- Automatische testprocedure voor SK I, SK II en verlengkabels
- LCD-display met displayverlichting (achtergrondverlichting)
- Weergave van meetwaarden, grenswaarden, symbolen voor doorstaan/niet doorstaan
- Slechts één sondeaansluiting voor randaarde- en isolatieweerstand

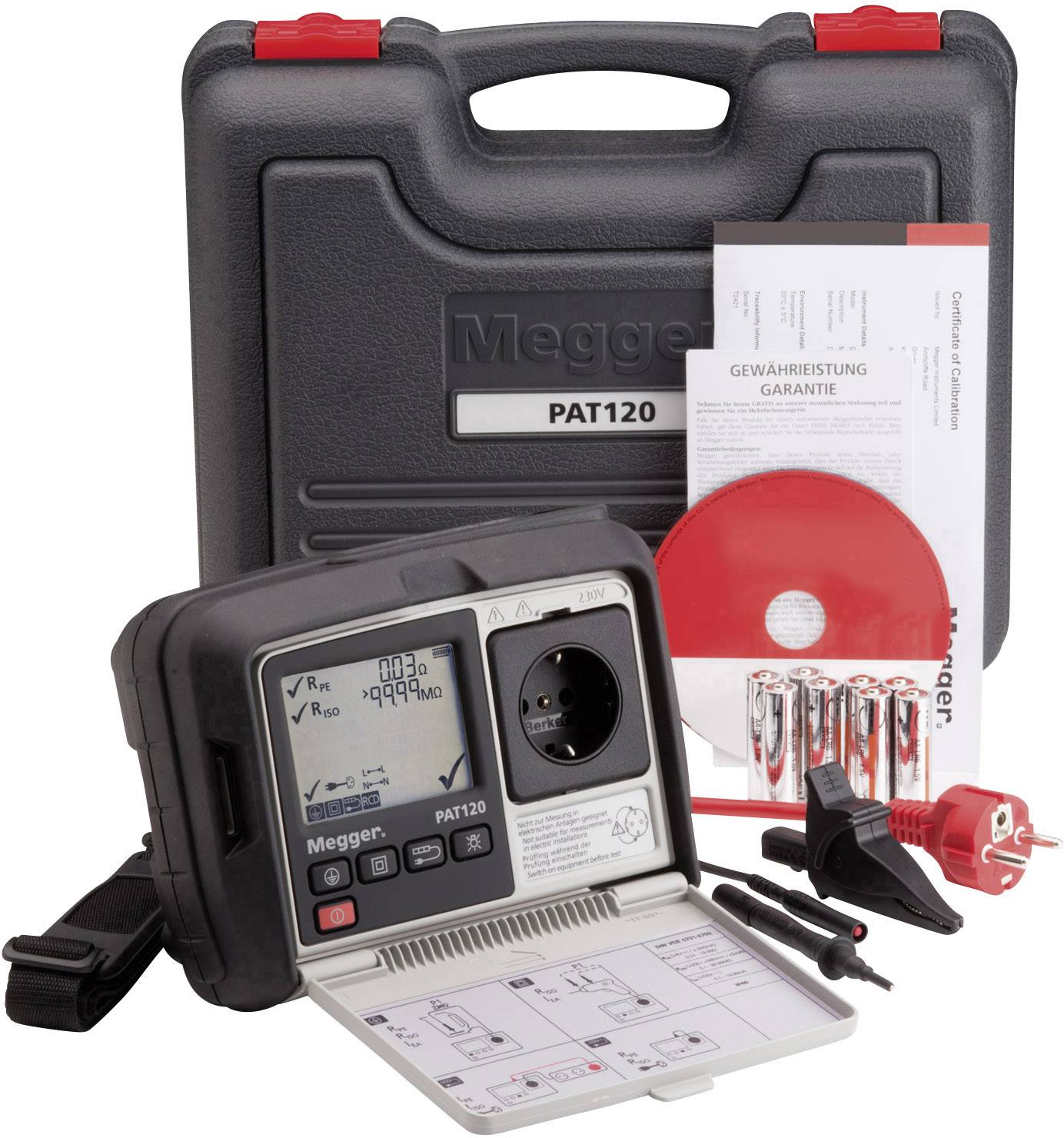

Omvang van de levering
- Harde koffer
- Halskoord
- 1 stuks. Meetsnoer met testpen en krokodilklem
- Adapter voor verlengkabels
- Kalibratierapport
- Beknopte handleiding (in het deksel)
- Handleiding op CD
- 8 stuks. Batterijen 1,5 V (penlite, AA, IEC LR6)
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
