Name: Kemo M195 PWM vermogensregelaar Module 9 V/DC, 12 V/DC, 24 V/DC, 28 V/DC
Brand: Kemo
SKU: 401180
Availability: InStock

'Prestatiemeting DC 20A' Module met draaiknop en kabels, voor elektrische belasting tussen 9-28V, merk Kemo Electronic, model M195.

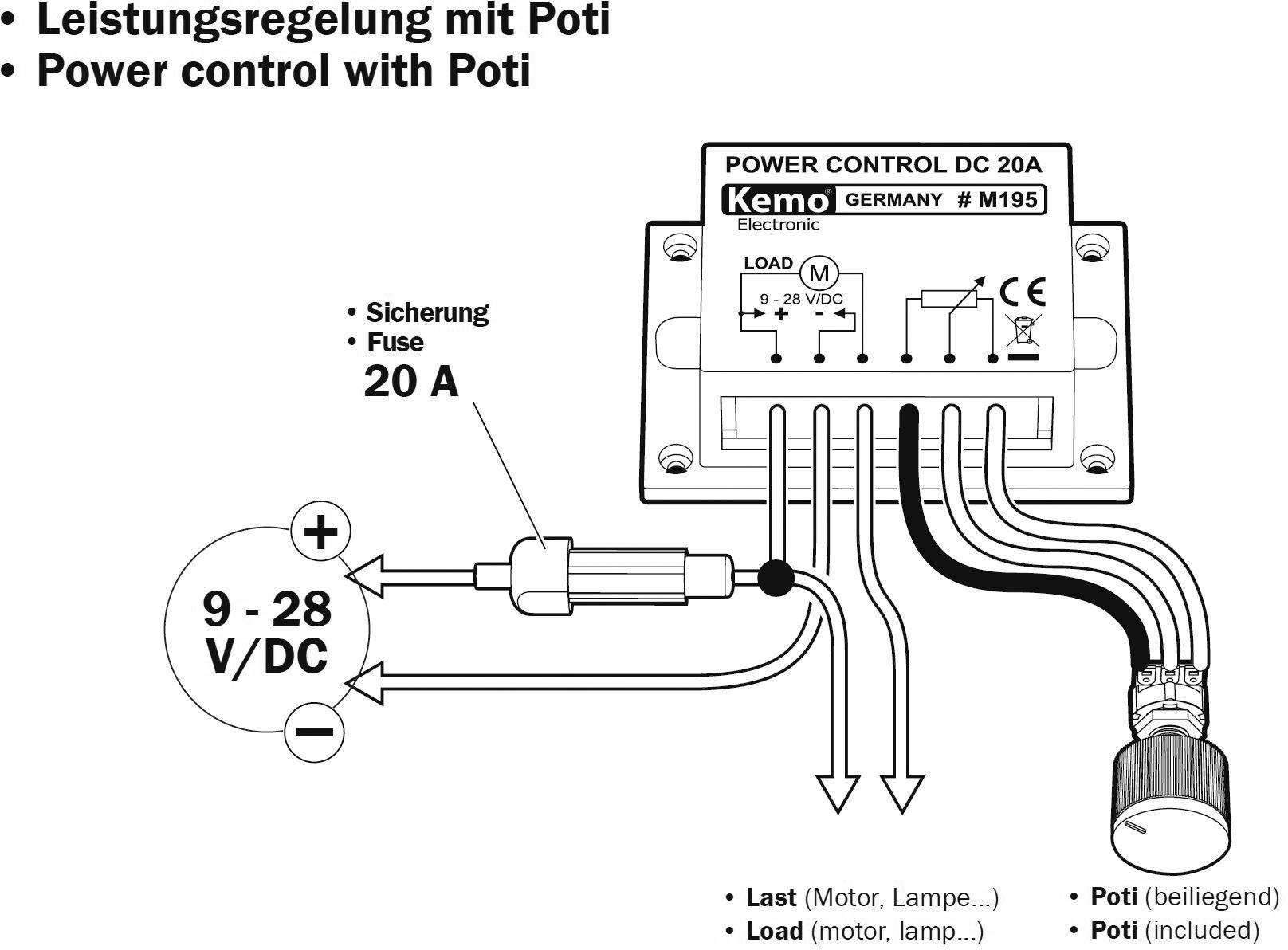

'Prestatieregelaar met potmeter. Zekering 20 A. Spanningsingang 9-28 V/DC. Diagram toont aansluitbezetting voor belasting en potmeter.'

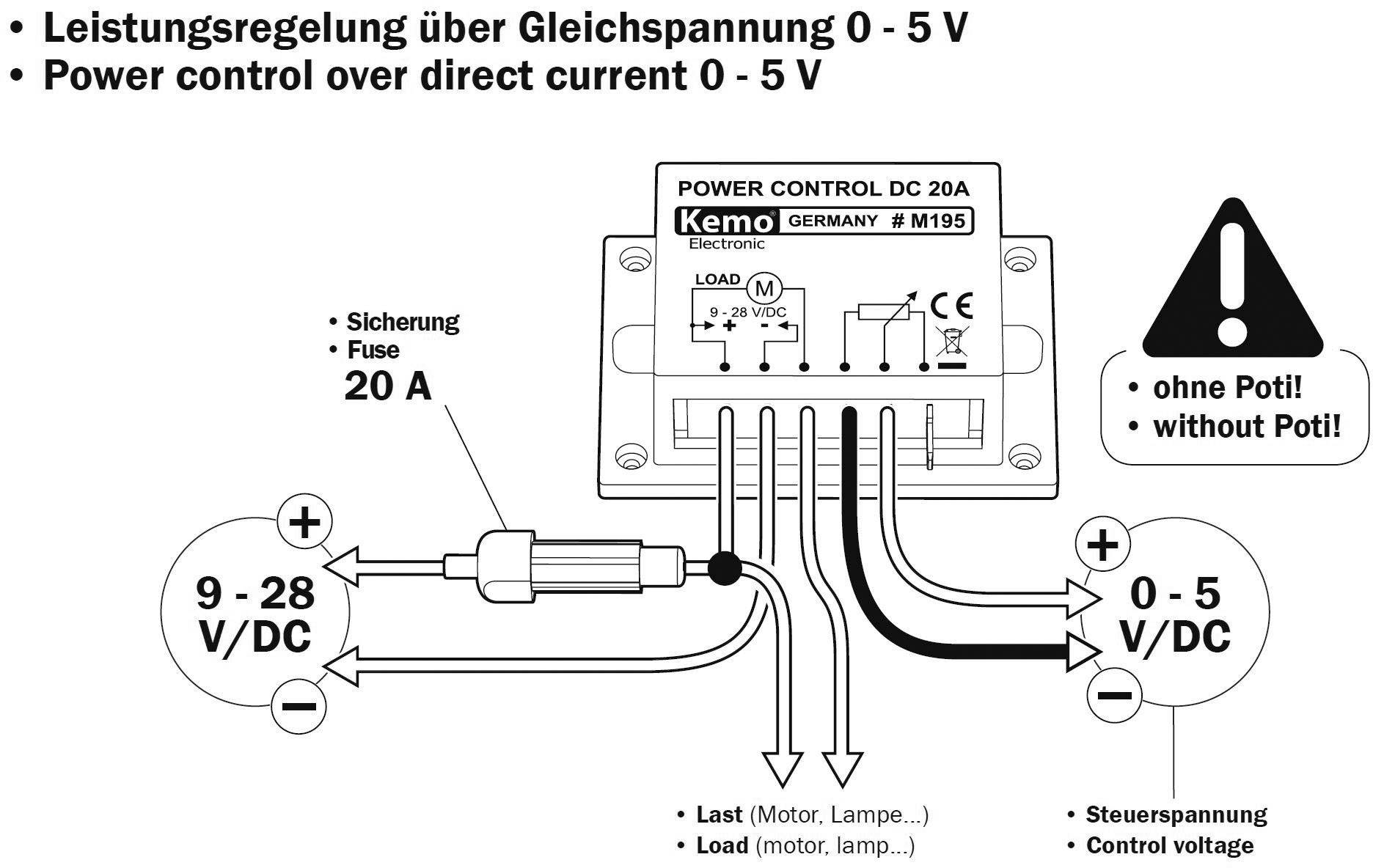

Performantiebeheer via gelijkspanning 0 - 5 V', toont aansluitschema voor DC-controller. Ingang 9-28 V/DC, zekering 20 A, zonder potentiometer.

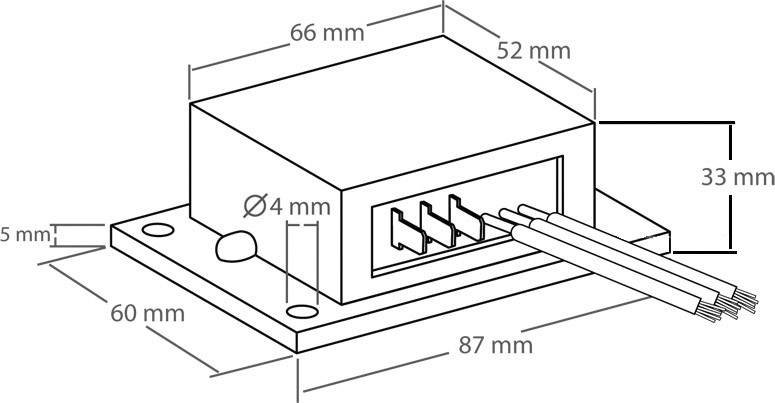

Getekende schematische weergave van een rechthoekig elektrisch aansluitingsmodule met afmetingen: 87 mm x 66 mm x 33 mm. Toont aansluitpennen en kabels.

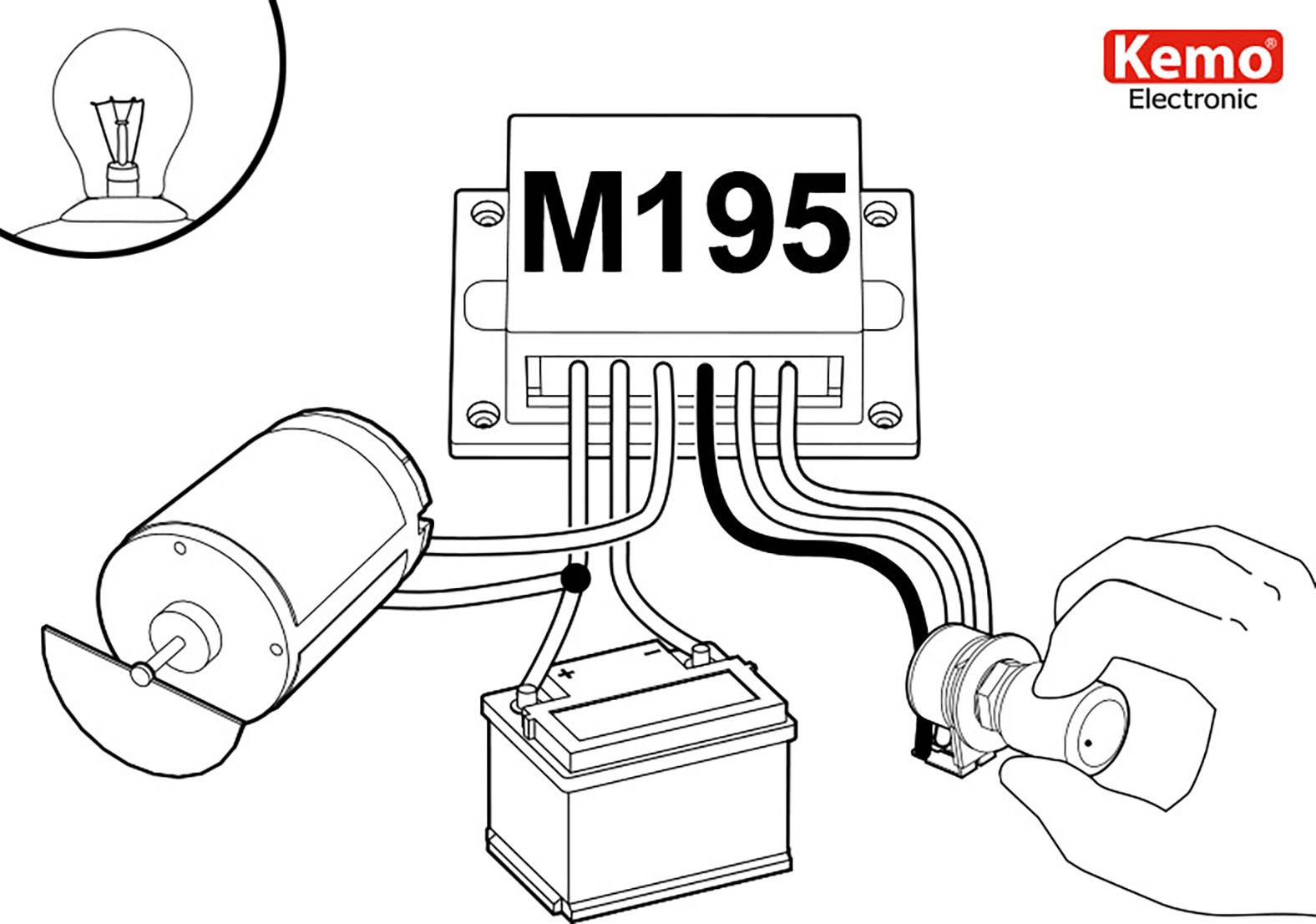

Schakelschema voor M195-module van Kemo Electronic: Toont aansluiting van motor, batterij, lamp en draaiknop.

1/5

Morgen leverbaar

44 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Regelbereik: 0 tot 100 %
Regelmethode: PWM pulsbreedtemodulatie met een frequentie van 300 - 600 Hz
Potentiometer: 4,7 k lin

Soortnaam: PWM vermogensregelaar

Stroomverbruik: 20 A

Voedingsspanning: 9 V/DC
12 V/DC
24 V/DC
28 V/DC

Uitvoering: Module

Afm.: (l x b x h) 87 x 60 x 33 mm

Breedte: 60 mm

Hoogte: 33 mm

: 87 mm

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 401180 Kemo M195 PWM vermogensregelaar Module 9 V/DC, 12 V/DC, 24 V/DC, 28 V/DC

Verklaring van Overeenstemming

Verklaring van Overeenstemming 401180 Kemo M195 PWM vermogensregelaar Module 9 V/DC, 12 V/DC, 24 V/DC, 28 V/DC

Omschrijving

Vermogensregelaar voor het regelen van gelijkspanningsbelastingen (gelijkstroommotoren, gloeilampen, verwarmingen, LED's met voorschakelweerstanden, enz.) Door de gebruikte PWM (pulsbreedte) sturing starten elektromotoren ook bij lage toerentallen goed. Schakelfrequentie: ca. 400 Hz (bij motoren kan een bromgeluid hoorbaar zijn). De regeling gebeurt via de meegeleverde potentiometer of ook naar keuze met een externe stuurspanning van 0 - 5 V/DC.
