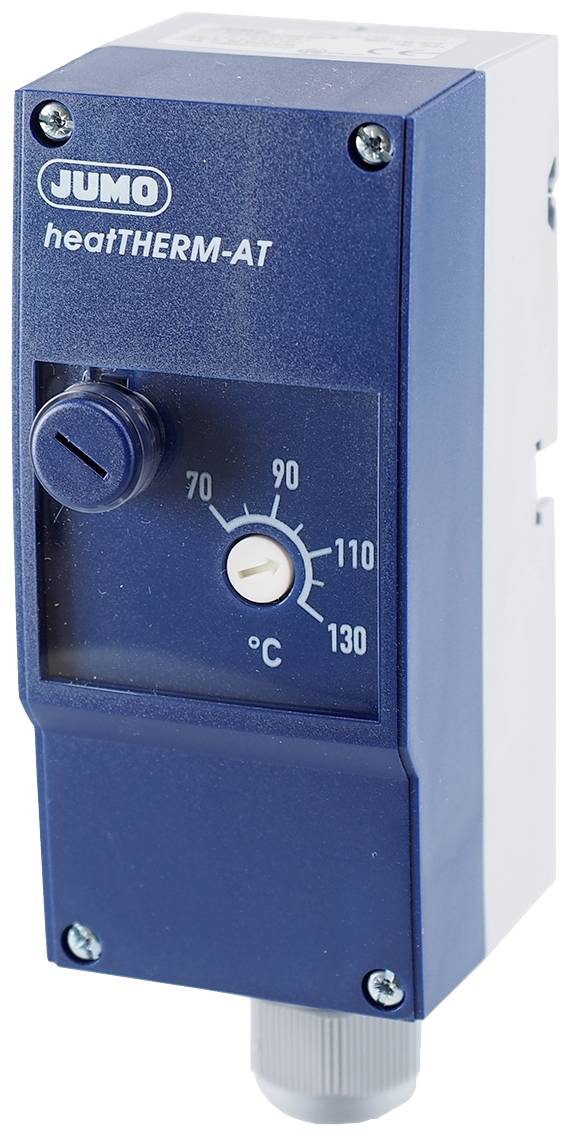

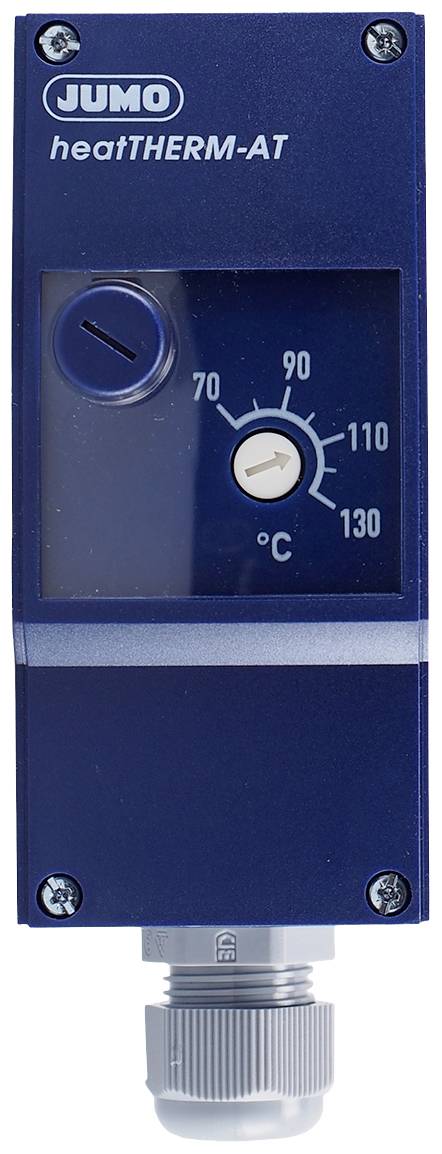

Jumo Tweestandenregelaar Temperatuurbegrenzer 149 °C (max.) Relais 16 A

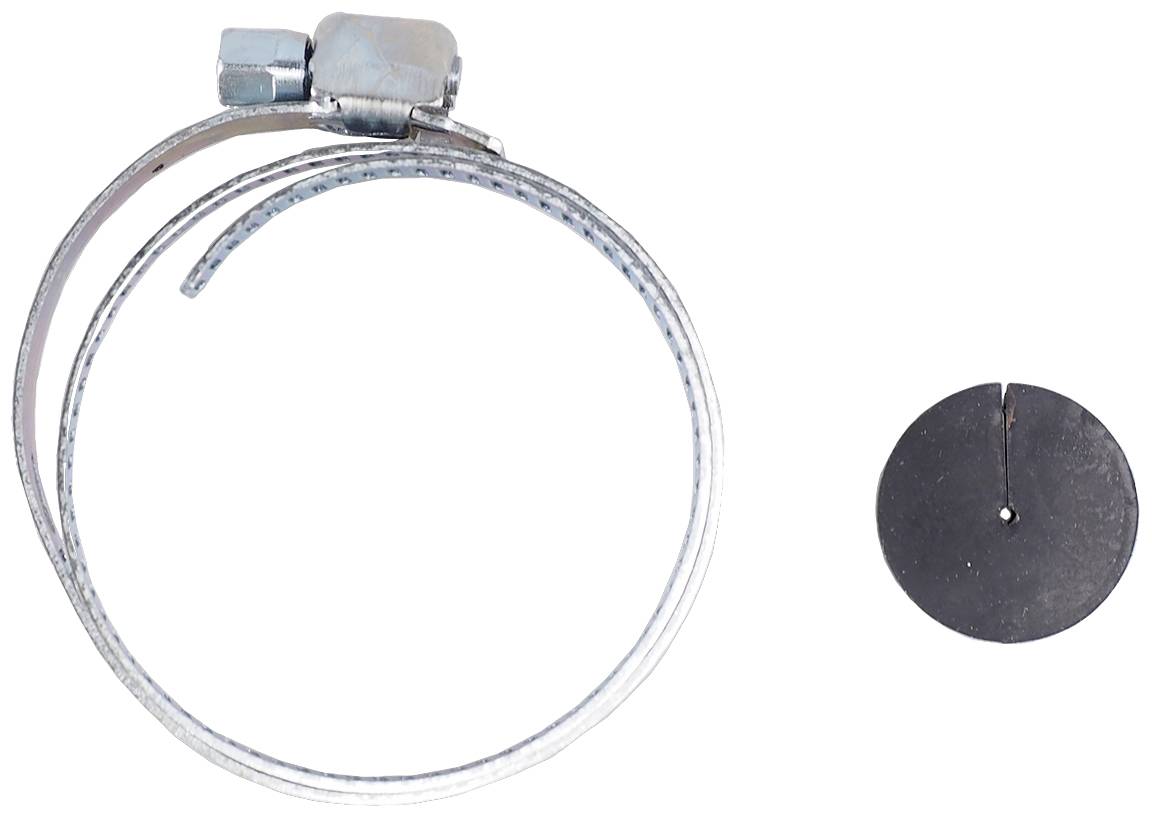

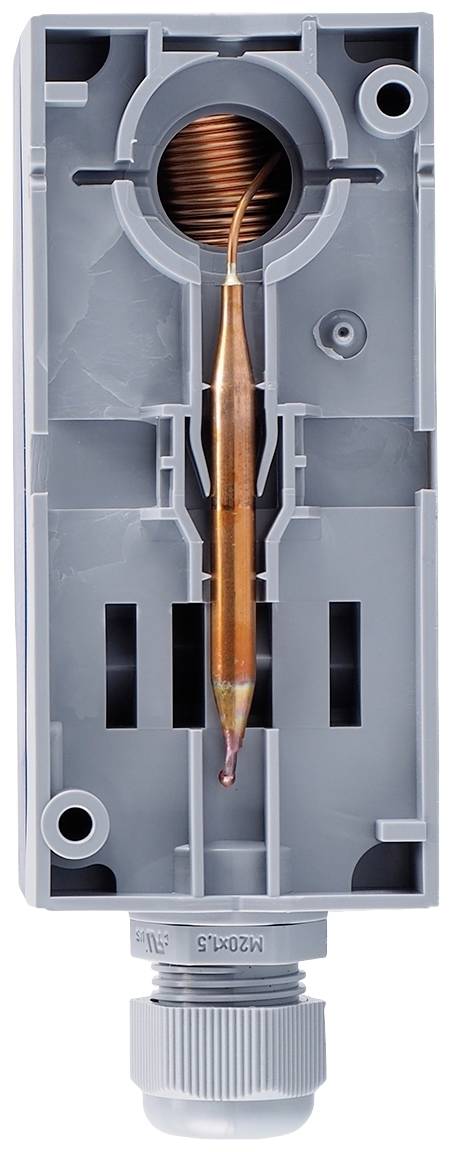

Door de slagvaste behuizing van hoogwaardig kunststof is de 1-polige mechanische opbouwthermostaat met omschakelcontact zeer robuust en kan ook onder zware omstandigheden worden gebruikt. Het gebruikte meetsysteem werkt volgens het vloeistofuitrekprincipe en kan zonder problemen tot een maximaal toegestane sensortemperatuur van 149 °C worden gebruikt. De gladde ronde sensor van koper heeft een diameter van 6 mm bij een sensorlengte van ca. 66 mm. De kabel van de thermostaten is eveneens van koper en bij levering in de behuizing opgerold. Met inachtneming van een buigradius van 5 mm kan de kabel naar behoefte uit de behuizing worden uitgevoerd en flexibel worden gelegd. De meegeleverde beschermhuls van messing, vernikkeld, heeft een diameter van 8 mm en kan met een schroefdraad G 1/2 vorm A conform DIN 3852/2 worden gemonteerd. De maximaal toegestane omgevingstemperatuur aan de behuizing (beschermingsklasse IP54) bedraagt 80 °C. De bevestiging van de behuizing vindt direct aan de onderkant van de behuizing plaats als wandmontage of met behulp van een spanband op een leiding. Met behulp van een schroevendraaier kan de gewenste uitschakeltemperatuur na afname van het behuizingsdeksel op een schaal eenvoudig worden ingesteld. Door een kijkschijf in het deksel van de behuizing kan de ingestelde uitschakeltemperatuur op elk moment worden bekeken. De veiligheidstemperatuurbegrenzer wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-5 K in de bovenste helft van de schaal. De ingebouwde temperatuurcompensatie vermindert omgevingstemperatuurinvloeden op de schakelkop tot een minimum. Een doorslaggevend voordeel is dat voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting gebeurt door PushIn-klemmen, waardoor de installatietijd ten opzichte van conventionele schroefaansluitingen aanzienlijk wordt verminderd. Het maximaal toegestane schakelvermogen bedraagt AC 230 volt / 16 A. Het schakelcontact (klem 2) wordt na het bereiken van de ingestelde temperatuur geopend en tegelijkertijd het handtekencontact (klem 4) gesloten. Het schakelcontact wordt automatisch vergrendeld en kan pas na afkoeling van de temperatuur op de sensor met ca. 10 K weer handmatig worden ontgrendeld. Bij afkoeling van de temperatuur op de sensor onder -20 °C wordt ook het circuit geopend tussen klem 1 en klem 2, maar sluit zich bij een temperatuurstijging weer zelf Bij beschadiging van het meetsysteem wordt het circuit continu geopend, dan is het niet meer mogelijk om het te ontgrendelen. Het schakelcontact bevindt zich dan in een neutrale stand. De veiligheidstemperatuurbegrenzer is zeer flexibel te gebruiken en wordt zowel in de gebouwautomatisering als in de verwarmings-, klimaat- en ventilatietechniek toegepast. Andere toepassingsgebieden zijn de kunststof industrie, de apparaten- en machinebouw, de ovenbouw en de temperatuurbewaking in laboratorium- en klimaatkasten. Het apparaat is goedgekeurd conform DIN en 14597 en DGRL en heeft een EAC-goedkeuring.
