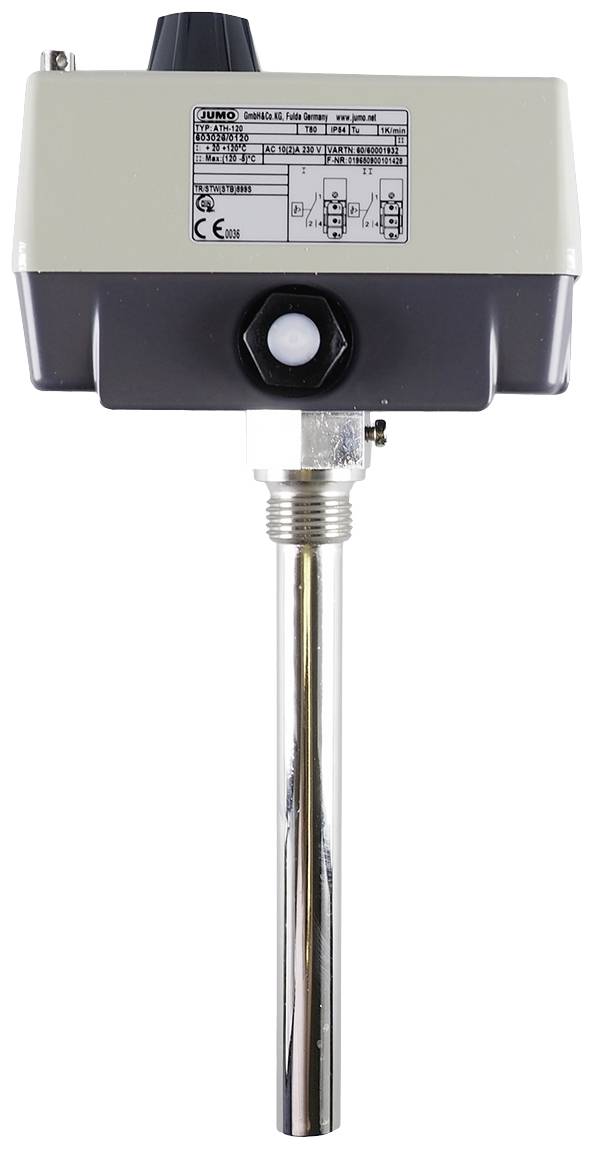

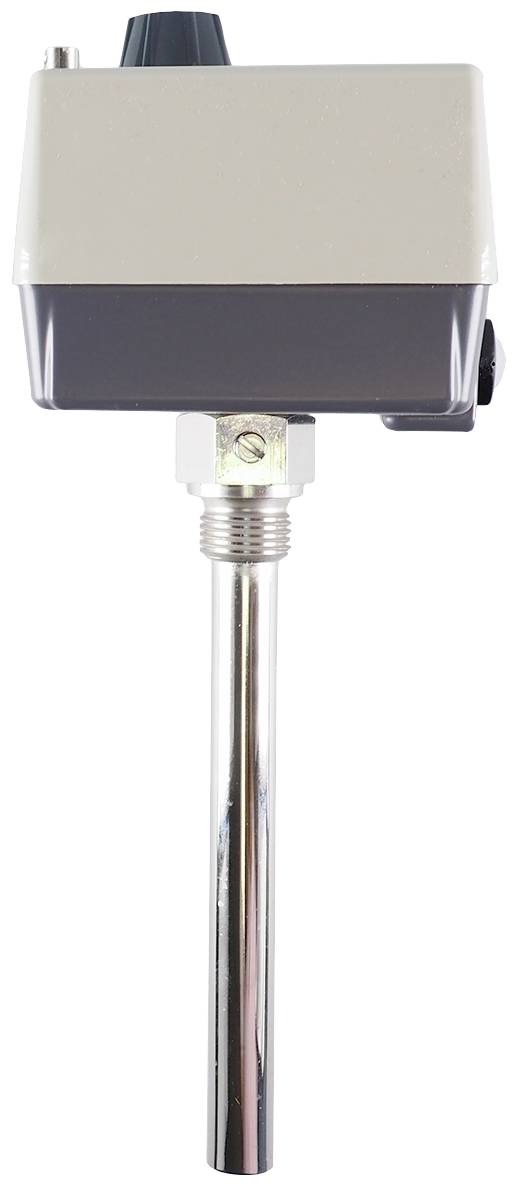

Jumo 60001932 Dubbele thermostaat 140 °C (max.) Relais 10 A

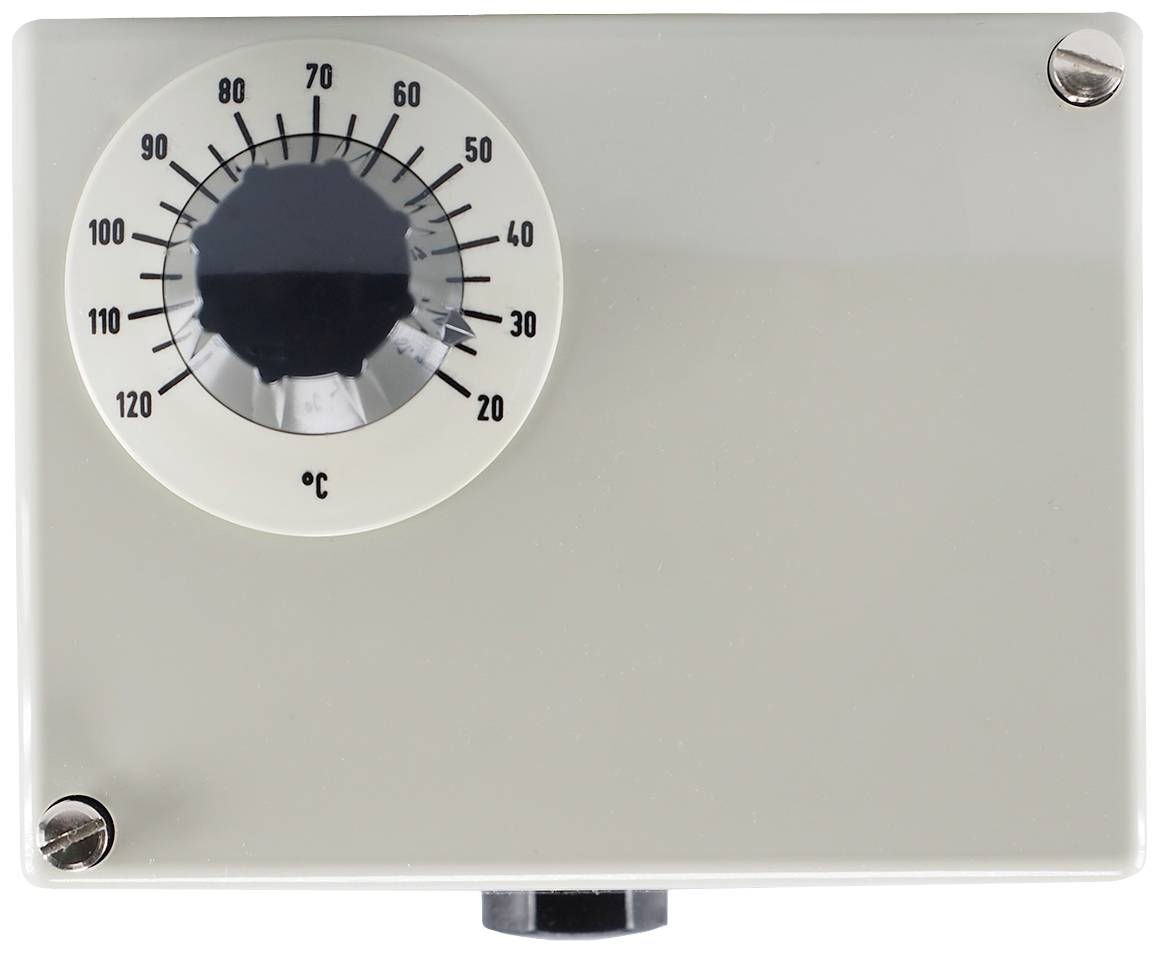

Door zijn slagvaste behuizing met hoogwaardig kunststof deksel en aluminium spuitgietwerk onderdeel is de mechanische opbouwdubbele thermostaat zeer robuust en kan ook onder zware omstandigheden worden gebruikt. Het apparaat bestaat uit een temperatuurregelaar en een veiligheidstemperatuurbewaking (STW). De temperatuurinstelling van de temperatuurregelaar gebeurt met behulp van een instelregelaar op een schaal. De gewenste uitschakeltemperatuur van de veiligheidstemperatuurbewaking kan na verwijdering van het deksel van de behuizing met behulp van een schroevendraaier op een schaal worden ingesteld. De temperatuurregelaar wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-1,5% in het bovenste schaaleindbereik en heeft een schakelverschil (hysterese) van ca. 3 tot 4% van de schaal. Hij schakelt na het bereiken van het uitschakelpunt uit en na onderschrijding van de uitschakeltemperatuur met de waarde van het schakelverschil automatisch weer terug naar de oorspronkelijke toestand. De veiligheidstemperatuurbewaking wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-5% in de bovenste schaaleindversnelling en heeft een schakelverschil (hysterese) van ca. 4 tot 6% van de schaal. Hij schakelt na het bereiken van het uitschakelpunt uit en na onderschrijding van de uitschakeltemperatuur met de waarde van het schakelverschil automatisch weer terug naar de oorspronkelijke toestand. Bovendien heeft de veiligheidstemperatuurbewaking een zelfbewakingsfunctie, zodat bij beschadiging van het meetsysteem het circuit van de STW blijvend wordt geopend. Het schakelcontact van de STW bevindt zich dan in een neutrale stand, zodat er geen contacten zijn geschakeld. Verder wordt bij afkoeling van de sensor tot een temperatuur onder ca. -20 °C het circuit eveneens geopend, pas bij een temperatuurstijging boven ca. -20 °C wordt het contact weer gesloten.<,br>,een doorslaggevend voordeel is dat voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting gebeurt door schroefklemmen direct op de ingebouwde microschakelaars, die een maximaal toegestaan schakelvermogen van AC 230 volt / 10 A direct kunnen schakelen. <,br>,de gebruikte meetsystemen werken volgens het vloeistofuitrekprincipe en kunnen zonder problemen tot een maximaal toegestane sensortemperatuur van 140 °C worden gebruikt. De messing dompelbuis, vernikkeld, heeft een diameter van 15 mm. De bevestiging gebeurt door een schroefdraad G 1/2 vorm A conform DIN 3852/2. De maximaal toegestane omgevingstemperatuur aan de behuizing (beschermingsklasse IP54) bedraagt 80 °C.<, br>, de thermostaat is zeer flexibel te gebruiken en wordt zowel in de verwarmings-, klimaat- en ventilatietechniek als in de kunststofindustrie, de apparaat- en machinebouw, in ovenbouw, in warmteoverdrachtstations en voor temperatuurbewaking in laboratoria en klimaatkasten toegepast. Het apparaat is goedgekeurd conform DIN en 14597 en DGRL en heeft een EAC-goedkeuring.
