Name: JST 08R-JED Female behuizing (board) JED Totaal aantal polen: 8 Rastermaat: 1.25 mm Inhoud: 1 stuk(s)
Brand: JST
SKU: 554138
Availability: InStock

Beige rechthoekige connector met meerdere metalen pinnen, geschikt voor elektronische componenten en verbindingen.

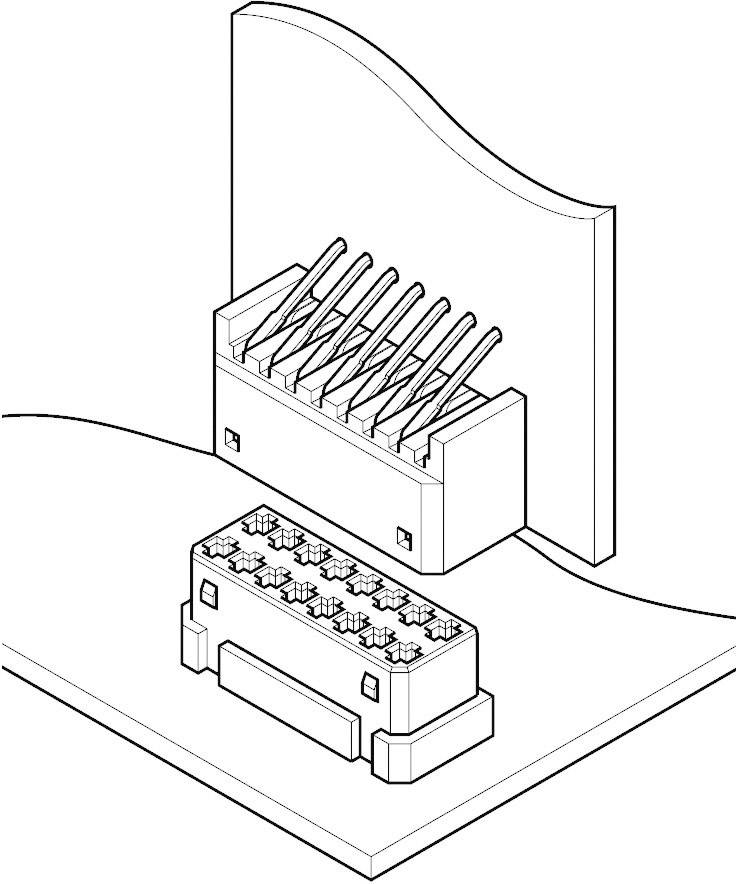

Tekening van een elektrische stekkerverbinding met twee rechthoekige componenten die zijn ontworpen voor mechanische en elektrische aansluiting.

1/2

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (board)

Bouwtype

Female connector, recht

Aantal rijen

Serie

JED

Rastermaat (RM)

1.25 mm

Datasheet (PDF)

Morgen leverbaar

106 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Min.: 5

Totaal (€ 0,38 / Stuk)

€ 1,90

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Female connector JED

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 8

Extra services en acties

Technische specificaties

Soortnaam: Female behuizing (board)

Bouwtype: Female connector, recht

Aantal rijen: 2

Connectorsysteem: Board-to-board

Serie: JED

Rastermaat (RM): 1.25 mm

Aantal polen per rij: 4

Totaal aantal polen: 8

Pinvorm: Rechthoekig

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Inhoud: 1 stuk(s)

Aansluiting: Print

Materiaal (behuizing): Polyamide

Fabrikantnr.: 08R-JED

Kleur (specifiek): Natuur

Industrieverpakking: Nee

Isolatiemateriaal: Polyamide

Contactmateriaal: Fosforbrons

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Conform RoHS: Ja

Insteekrichting: Loodrecht op de printplaat

Type: 08R-JED

Documenten en downloads

Datablad

Datablad 554138 JST 08R-JED Female behuizing (board) JED Totaal aantal polen: 8 Rastermaat: 1.25 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 554138 JST 08R-JED Female behuizing (board) JED Totaal aantal polen: 8 Rastermaat: 1.25 mm Inhoud: 1 stuk(s)

Omschrijving

Vibratiebestendige printverbinding van printplaat tot printplaat. Uiterst kleine afmetingen, voor signaalstoom tot kleine stromen tot 1 A. Hoorbaar vastklikken, bescherming tegen onjuiste polariteit. Zeer goed te solderen door voorvertinning. Contact type dubbele veer-vork.
