Ixxat 1.01.0331.42000 Canbridge NT 420 CAN bridge CAN Bus 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Bekijk alternatieven
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 756,20 / Stuk)
€ 756,20
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

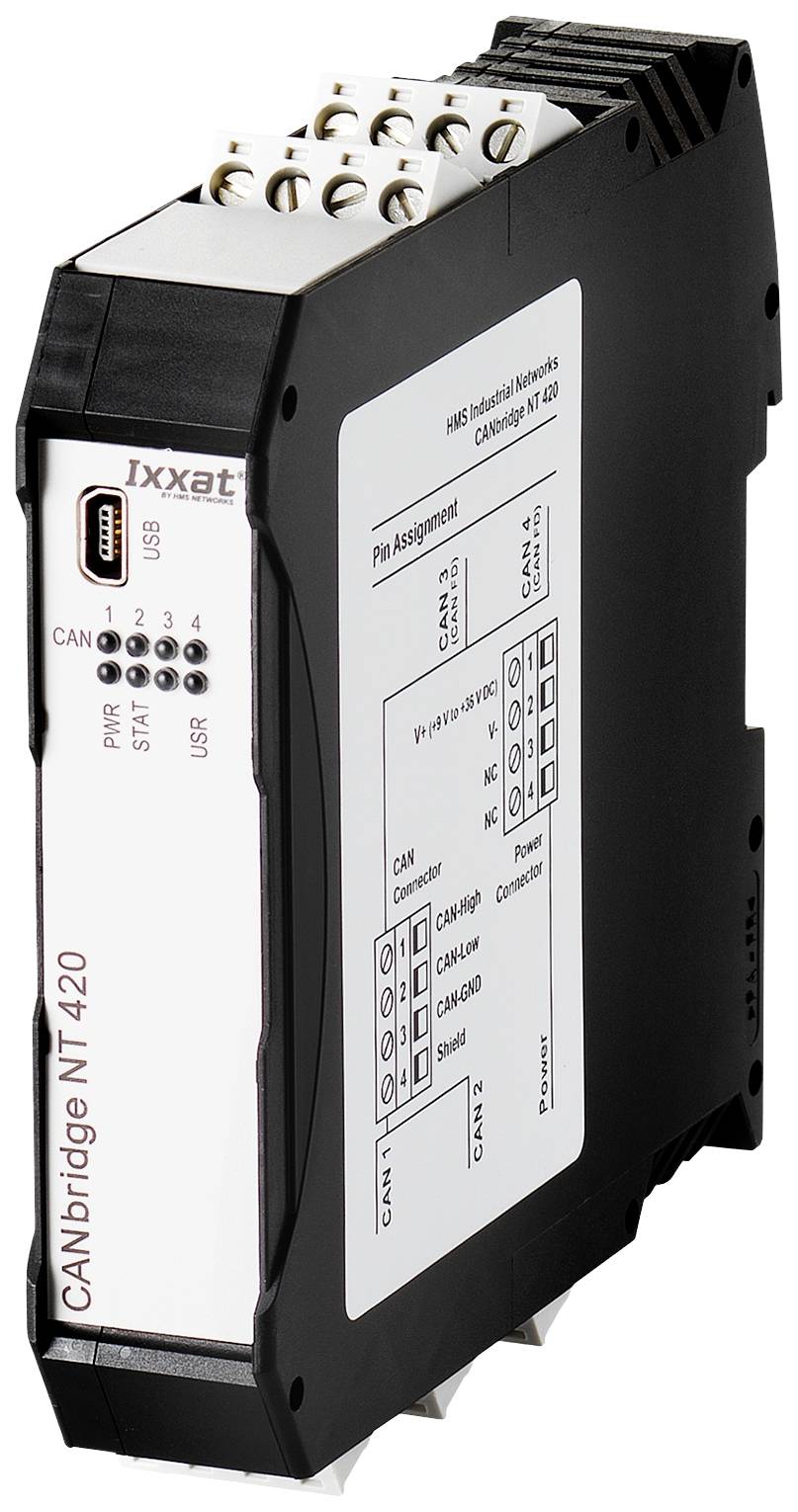

CANbridge NT 420
- Eenvoudige koppeling van CAN en CAN FD-systemen en -apparaten
- Flexibiliteit en schaalbaarheid door systeemuitbreiding en boom- en stertopologieën
- Kostenbesparing door eenvoudige bekabeling
- Hogere systeembetrouwbaarheid en compatibiliteit
- Eenvoudige configuratie via USB-interface en meegeleverde configuratietool
Technische specificaties
- CAN-transceiver Texas Instruments SN65HVD251P
- CAN-bus-afsluitweerstand: geen
- CAN-bitsnelheden standaard CAN: 5 tot 1000 kbit/s
- CAN-bitrate CAN FD: arbitratiesnelheid tot 1000 kbit/s, overdrachtssnelheid tot 8000 kbit/s. De gegevenssnelheden zijn door tests gecontroleerd. Door de gebruiker gedefinieerde bitsnelheden zijn mogelijk.
- Galvanische isolatie 1 kV gedurende 1 s
- Certificering: CE, FCC
- Soortnaam
CAN bridge
- Interfaces
CAN Bus
- Type
Canbridge NT 420
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
+ 85 °C
- Min. bedrijfstemperatuur
- 40 °C
- Voedingsspanning
9 V tot 36 V DC met overspannings- en ompoolbeveiliging
- Bedrijfstemperatuurbereik
- 40 tot + 85 °C
- Afm.
(b x h) 114 mm x 99 mm
- Stroomverbruik (max.)
110 mA
- Hoogte
99 mm
- Breedte
114 mm
- Fabrikantnr.
1.01.0331.42000
- Interfaces
CAN-bus
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 CAN bridge CAN Bus 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 CAN bridge CAN Bus 24 V/DC 1 stuk(s)
Omschrijving
De CANbridge NT 420 is een CAN/CAN-bridge/gateway met CAN FD-ondersteuning. Hij kan worden gebruikt om maximaal vier CAN-systemen of twee CAN-FD-netwerken te verbinden en de berichtenuitwisseling door toepassing van regels en functies op deze berichten te sturen.
Bovendien maakt de adapter de eenvoudige koppeling van CAN- en CAN-FD-netwerken, de conversie van netwerken met verschillende bitsnelheden of frameformaten (11/29-bits identificatie) en de manipulatie, analyse, filtering en doorschakeling van CAN-berichten mogelijk.
De CANbride NT 420 beschikt over een krachtige microcontroller, die berichtenfiltering, ID-vertaling en gegevensmultiplexing (bijv. noodzakelijk voor de conversie van CAN FD naar CAN-berichten) kan uitvoeren en ook bursts met hogere gegevenssnelheden zonder verlies van berichten kan verwerken. De geïntegreerde galvanische scheiding verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
Samengevat bieden deze functies een verhoogde systeemefficiëntie, verbeterde communicatie tussen apparaten, uitgebreide compatibiliteit en snellere, betrouwbaardere gegevensverwerking in CAN- en CAN-FD-systemen.
Bovendien maakt de adapter de eenvoudige koppeling van CAN- en CAN-FD-netwerken, de conversie van netwerken met verschillende bitsnelheden of frameformaten (11/29-bits identificatie) en de manipulatie, analyse, filtering en doorschakeling van CAN-berichten mogelijk.
De CANbride NT 420 beschikt over een krachtige microcontroller, die berichtenfiltering, ID-vertaling en gegevensmultiplexing (bijv. noodzakelijk voor de conversie van CAN FD naar CAN-berichten) kan uitvoeren en ook bursts met hogere gegevenssnelheden zonder verlies van berichten kan verwerken. De geïntegreerde galvanische scheiding verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
Samengevat bieden deze functies een verhoogde systeemefficiëntie, verbeterde communicatie tussen apparaten, uitgebreide compatibiliteit en snellere, betrouwbaardere gegevensverwerking in CAN- en CAN-FD-systemen.
Omvang van de levering
- CANbridge NT 200
- Mini-USB-kabels
- Gebruiksaanwijzing.
