Afbeelding vergelijkbaar

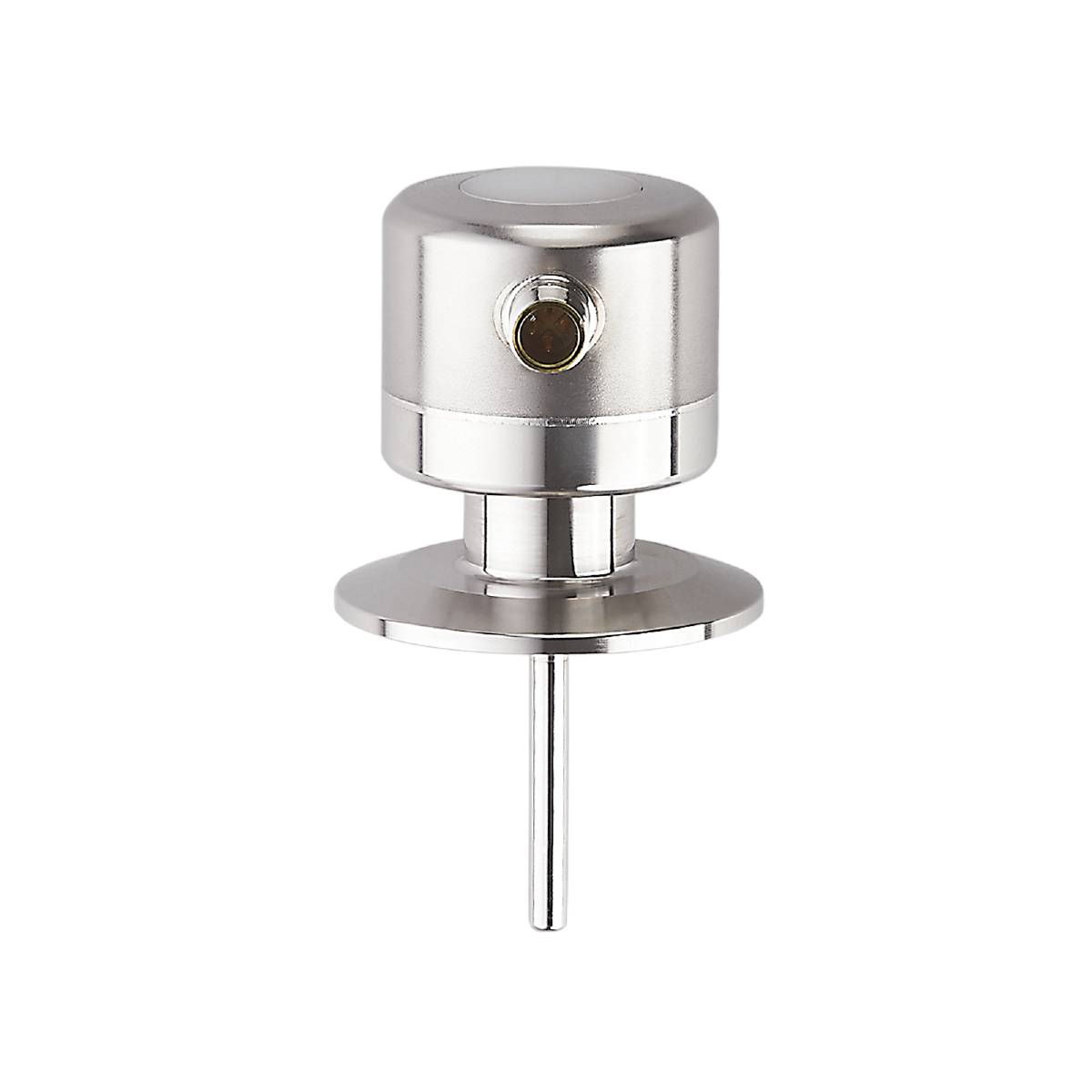

ifm Electronic TCC931 TCC931 Temperatuurtransmitter -25 tot 160 °C 1x NC, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuurtransmitter
Meetbereik temperatuur (min.)
-25 °C
Meetbereik temperatuur (max.)
160 °C
Aansluiting
M12
Type
TCC931
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 528,10 / Stuk)
€ 528,10
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm TCC931 temperatuurtransmitter
- Directe melding van nauwkeurigheidsafwijkingen
- Verbetering van de kwaliteitsveiligheid tussen kalibratieintervallen
- Robuuste uitvoering voor permanent nauwkeurige metingen in een veeleisende omgeving
- Transparante sensorbewaking door registratie van de diagnosewaarden
- Simulatiefunctie vereenvoudigt de inbouw
- Nauwkeurige analoge uitgang en comfortabele communicatie via IO-Link
Technische specificaties
- Afmetingen [mm]: Ø 50 / L = 164,8
- Analoge uitgang stroom [mA]: 4...20
- Aanspreekdynamiek T05 / T09 [s]: 1,5 / 4
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- IO-Link Revision: 1.1
- Meetelement temperatuur: 1 x PT 1000
- SDCI-NORM: IEC 61131-9 CKV
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...70
- Fabrieksinstelling-meetbereik: -10...150 °C / 14...302 °F
- Resolutie analoge uitgang - resolutie [K]: 0,05
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NC; (diagnosesignaal)
- Uitgangssignaal: Analoog signaal; IO-Link; kalibratiecontrolestatus
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 6
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...32 DC; („supply class 2” conform cULus)
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
- Diagnoseuitgang: Kalibratiecontrolestatus en foutdiagnose
- Druksterkte [bar]: 160
- Inbouwlengte EL [mm]: 100
- Elektrische uitvoering: PNP/NPN
- Nauwkeurigheid analoge uitgang [K]: ± 0,2
- Nauwkeurigheid IO-Link [K]: ± 0,2
- Totaal aantal uitgangen: 2
- Gewicht [g]: 416.000
- In stappen van [K]: 0,05
- IO-Link-resolutie temperatuur [K]: 0,01
- Kalibratiecontrole-limiet [K]: 0,5...3
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Max. Belasting [Ω]: (UB - 15 V) x 50
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Meetbereik [°C]: -25...160
- Meetbereik [°F]: -13...320
- Min. Procescyclustijd [ms]: 4.4
- MTTF: 329
- Oppervlaktekwaliteit Ra/Rz van de oppervlakken die in contact komen met de media: RA: < 0,8
- Parametermogelijkheden: Weergave-eenheid; schaalverdeling analoge uitgang; kalibratie-check-limiet; schakellogica diagnoseuitgang; simulatiemodus
- Profielen: Digitale meetsensor, gemeenschappelijke profielen, Blob Transfer
- Procesaansluiting: CLAMP DN50 (2") DIN 32676 (ISO 2852)
- Procesgegevens analoog: 1
- Procesgegevens binair: 1
- Referentie-element: 1 x NTC
- BESCHERMINGSKLASSE IP 68; IP 69K
- Beschermingsklasse: III
- SIO-modus: Ja
- Diameter stang [mm]: 6
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: 10; (24 V)
- Temperatuurcoëfficiënt analoge uitgang procentuele bereik: < ± 0,02; (bij afwijking van de referentietoestand 25 ± 5 °C)
- Temperatuurcoëfficiënt IO-Link: < ± 0,01; (bij afwijking van de referentietoestand 25 ± 5 °C)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); PEEK
- Soortnaam
Temperatuurtransmitter
- Type
TCC931
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik temperatuur (min.)
-25 °C
- Meetbereik temperatuur (max.)
160 °C
- Meetbereik temperatuur
-25 tot 160 °C
- Aansluiting
M12
- Materiaal (behuizing)
RVS V4A
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
- Nauwkeurigheid
0.2 K
1x NC
Analoog
164.8 mm
- Diameter
50 mm
- Afm.
(Ø x l) 50 mm x 164.8 mm
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
