ifm Electronic SM8000 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Magnetisch-inductieve stromingssensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Type
SM8000
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 908,26 / Stuk)
€ 908,26
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm SM8000 magnetisch-inductieve doorstroomsensor
- Voedingsspanning (bereik): 18 - 30 V/DC
Technische specificaties
- Analoge uitgang spanning [V]: 0...10; (schaalbaar)
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
- Analogenpunt - temperatuurbewaking [°C]: 0...80
- Analoog punt AEP [L/min]: 20...100
- Analoog punt AEP [m3/h]: 1,2...6
- Analoog startpunt - temperatuurbewaking [°C]: -20...60
- Analoog startpunt ASP [L/min]: 0...80
- Analoog startpunt ASP [m3/h]: 0...4,8
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 20 (Q > 5 L/min)
- Reactietijd - energiebewaking [s]: 0,15; (DAP = 0, T19)
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, L, m3, 103, °C); schakeltoestand: 2 x LED, geel; meetwaarden: alfanumeriek display, 4-cijferig; programmering: alfanumeriek display, 4-cijferig
- Weergavebereik [L/min]: -120...120
- Weergavebereik [m3/h]: -7,2...7,2
- Druksterkte [MPa]: 1.6
- Impulslengte - volumebewaking [s]: 0,0025...2
- IO-Link Revision: 1.1
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -10...60
- Toepassing: Totalisatorfunctie; voor industrieel gebruik
- Resolutie [L/min]: 0,1
- Resolutie [m3/h]: 0,005
- Resolutie - temperatuurbewaking [°C]: 0.2
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 5
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping proceswaarde DAP - stroombewaking [s]: 0...5
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 200
- Druksterkte [bar]: 16
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Ingangen: Meterset
- Instelbare vertragingstijd DS, dr - stroombewaking [s]: 0...50
- Elektrische uitvoering: PNP/NPN
- Nauwkeurigheid - temperatuurbewaking [K]: ± 2,5 (Q > 5 L/min)
- Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (0,8% MW + 0,5% MEW)
- Totaal aantal uitgangen: 2
- Gewicht [g]: 577.000
- Impulsuitgang: Debietvolumeteller
- Impulswaarde - volumebewaking: 0,00001...100 000 m3
- In stappen van - temperatuurbewaking [°C]: 0.2
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -25...80
- MAWP bij toepassingen conform CRN [bar]: 11.2
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Geleidende vloeibare media; water; op water gebaseerde media
- Mediumtemperatuur [°C]: -10...70
- Meetbereik [L/min]: 0,2...100
- Meetbereik [m3/h]: 0,01...6
- Meetbereik - temperatuurbewaking [°C]: -20...80
- Min. Belastingsweerstand [Ω]: 2000
- Min. Procescyclustijd [ms]: 5
- Montage: Aansluiting op buiskabel door adapter
- TTF: 145
- Parametermogelijkheden: Stromingsbewaking; hoeveelheidsteller; voorkeuzeteller; temperatuurbewaking; hysterese/venster; NO/NC; schakellogica; stroom-/spannings-/impulsuitgang; overbruggingstijd; display uitschakelbaar; weergave-eenheid
- Profielen: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Procesaansluiting: Schroefdraadaansluiting G 1 DN25 plat afdichtend
- Procesgegevens analoog: 3
- Procesgegevens binair: 2
- Terugschakelpunt RP [L/min]: 0,2...99,5
- Terugschakelpunt RP [m3/h]: 0,01...5,97
- Terugschakelpunt RP - temperatuurbewaking [°C]: -19,6...79,6
- Schakelpunt SP [L/min]: 0,7...100
- Schakelpunt SP [m3/h]: 0,04...6
- Schakelpunt SP - temperatuurbewaking [°C]: -19,2...80
- Stapgrootte [L/min]: 0,1
- Stapgrootte [m3/h]: 0,005
- Beschermingsklasse: IP67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: 95; (24 V)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); PEEK; FKM
- Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW
- Soortnaam
Magnetisch-inductieve stromingssensor
- Type
SM8000
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Kenmerken
LED-weergave
- Aansluiting
M12
- Response-tijd
0.15 s
- Uitgangen
PNP
NPN
- Materiaal
RVS
- Afdichtmateriaal
FKM
- Materiaal (behuizing)
RVS V4A
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
70 °C
- Operationele druk (max.)
16 bar
IP67
- Gewicht
0.6090 kg
- Min. omgevingstemperatuur
-10 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321829 ifm Electronic SM8000 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321829 ifm Electronic SM8000 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Omschrijving
ifm SM8000 magnetisch-inductieve doorstroomsensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Wat voor soort Industriële vulstandsensoren, doorstroomsensoren zoekt u?

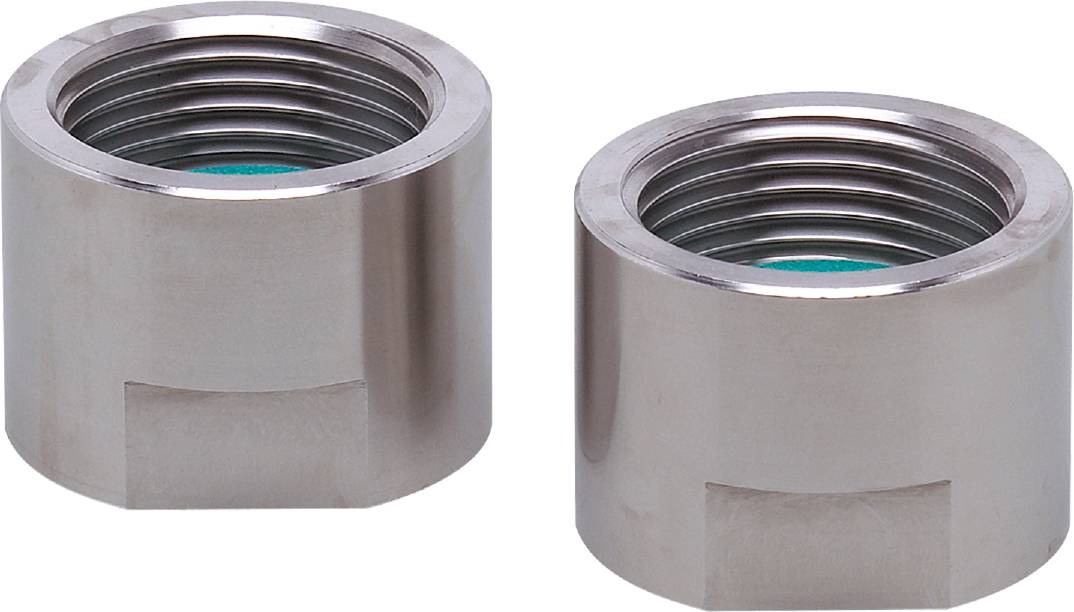

Accessoires
