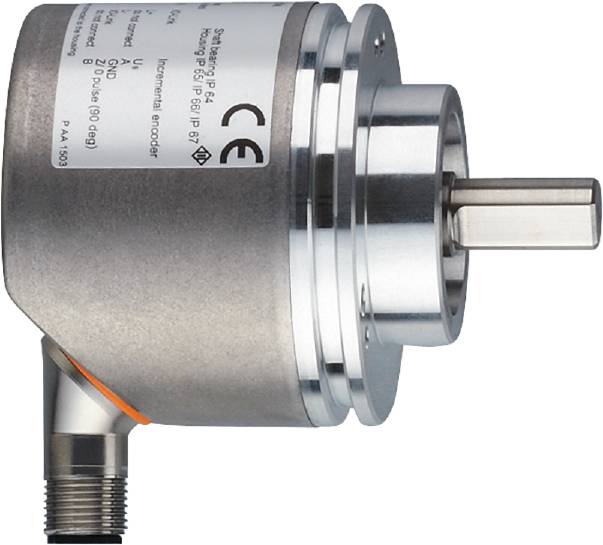

ifm Electronic RV3100 Roterende encoder Incrementeel Magnetisch Klemflens 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Roterende encoder
Uitvoering
Incrementeel
Min. voedingsspanning
4.75 V/DC
Max. voedingsspanning
30 V/DC
Aansluiting
Stekker M12, 5-polig
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 227,27 / Stuk)
€ 227,27
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
ifm RV3100 sensor voor volastoerental
- Gedefinieerde impulsvolgorde voor de betrouwbare registratie van toerentallen
- Voor nauwkeurige positiebepaling en wegmeting
- Hoge schok- en trillingsbestendigheid dankzij het magnetische aftastprincipe
- Resolutie vrij programmeerbaar van 1... 10.000
- Comfortabele communicatie en parametrisering via IO-Link
Technische specificaties
- Afmetingen [mm]: Ø 58 / L = 79,5
- Aftastsysteem: Magnetisch
- Resolutie: 1...10000; (parametreerbaar; fabrieksinstelling: 1024) streepjes
- Functieprincipe-impulsgever: Incrementeel
- Nauwkeurigheid draaigeverhoek [°]: 0,1
- IO-Link Revision: 1.1
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -40...85
- Bevestigingsflens: Klemflens
- Stand-by vertragingstijd [s]: 0,5
- Bedrijfsspanning [V]: 4,75...30 DC
- Referentietemperatuur koppel [°C]: 20
- Elektrische uitvoering: HTL/TTL
- Gewicht [g]: 392.000
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...85
- Max. Startkoppel [Nm]: 1
- Max. Toerental elektrisch [omw/min]: 12000
- Max. Toerental mechanisch [omw/min]: 12000
- Max. Asbelasting aan het asuiteinde [N]: 40
- Max. Asbelasting radiaal aan het asuiteinde [N]: 60
- Max. Toelaatbare relatieve luchtvochtigheid [%]: 95; (betering niet toegestaan)
- Min. Procescyclustijd [ms]: 2.3
- TTF: 292
- Parametermogelijkheden: Resolutie; draairichting; HTL; TTL
- Fase-offset A en B [°]: 90
- Schakelfrequentie [kHz]: 1000
- Beschermingsklasse IP 65; IP 66; (aan de behuizingszijde: IP 67; aan de golfzijde: IP 64)
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0063 - stekkerverbinding: 1 x M12, radiaal, ook axiaal AXIAL te gebruiken; codering: A; greep: 1.4401 (roestvrij staal / 316); max. Kabellengte: 100 m; (IO-Link: Max. 20 m)
- Stroomverbruik [mA]: < 150
- Stroombelastbaarheid per uitgang [mA]: 50
- Bescherming tegen verkeerde polariteit: ja
- Asuitvoering: Massieve as
- Asdiameter [mm]: 10
- Asmateriaal: Roestvrij staal
- Soortnaam
Roterende encoder
- Type
RV3100
- Uitvoering
Incrementeel
- Technologie
Magnetisch
- Min. voedingsspanning
4.75 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
4.75 - 30 V/DC
- Interfaces
IO-Link
- Aansluiting
Stekker M12, 5-polig
- Kabellengte
100 m
- Stekkerrichting (aansluiting)
Radiaal
- Kenmerken
Aansluiting met LED-weergave
- Aantal stappen per rotatie
1024
- Type flens (uitvoering)
Klemflens
- Type as
Massieve as
- As-Ø
10 mm
- Materiaal (flens)
Aluminium
- Materiaal (as)
RVS
- Materiaal (behuizing)
RVS
- Nauwkeurigheid
0.1°
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
IP65
IP66
79.5 mm
- Diameter
58 mm
- Afm.
(Ø x l) 58 mm x 79.5 mm
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3320359 ifm Electronic RV3100 Roterende encoder Incrementeel Magnetisch Klemflens 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320359 ifm Electronic RV3100 Roterende encoder Incrementeel Magnetisch Klemflens 1 stuk(s)
Omschrijving
ifm RV3100 sensor voor volastoerental
