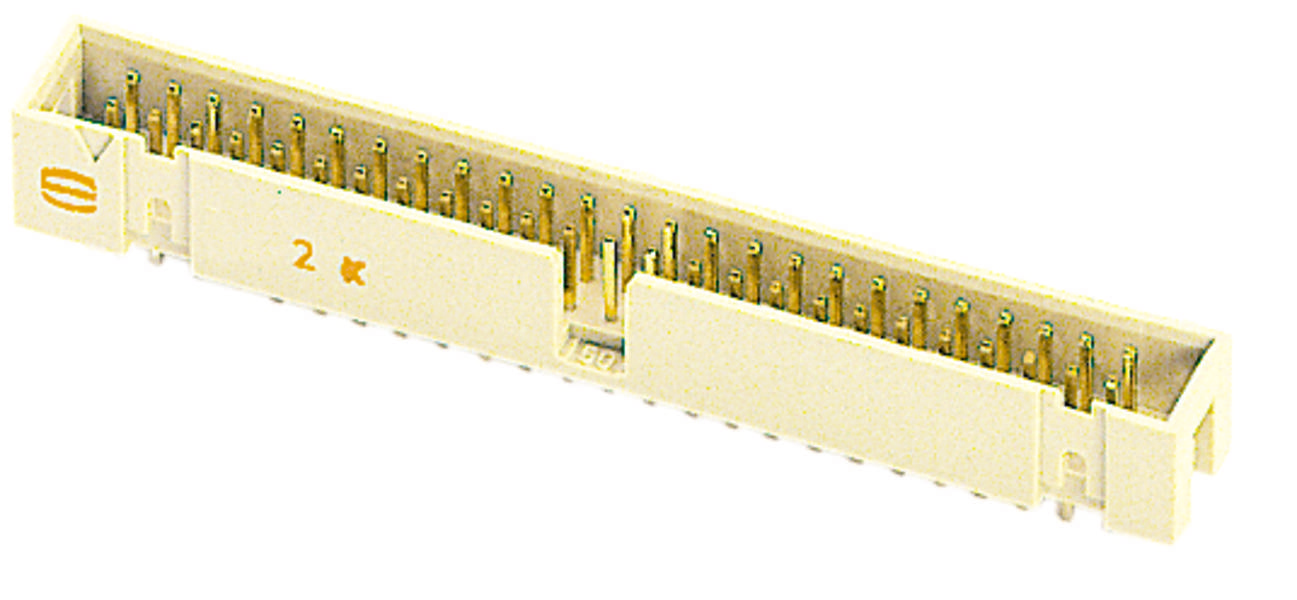

HARTING 09195166324740 Male connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Recht
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
16
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3,13
10
7% = € 2,30
€ 2,90
25
11% = € 8,25
€ 2,80
50
12% = € 19,50
€ 2,74
100
15% = € 46,00
€ 2,67
250
17% = € 132,50
€ 2,60
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3,13 / Stuk)
€ 3,13
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Mescontactlijst
- Totaal aantal polen 16
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: SEC low-profielen
- Component: Messenbalk
- Contactbeschrijving: Recht
- Aansluitmethode: Reflow soldeeraansluiting (THR)
- Soort verbinding: Printplaat naar kabel; printplaat naar printplaat
- Aantal contacten: 16
- Lengte van de pennen: 2,9 mm
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: 1 A
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 60 s)
- Steek- en trekkracht: ≤ 32 N
- Insteekcycli: ≥ 250
- Testspanning Ueff: 1 kV
- Isolatiegroep: II (400 ≤ CTI < 600)
- Materiaal gebruik: Thermoplastisch vormmateriaal (PCT)
- Kleur inzet: Beige
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 3.5 g
- Soortnaam
Male connector
- Bouwtype
Recht
- Totaal aantal polen
16
- Aantal rijen
2
- Rastermaat (RM)
2.54 mm
- Nominale stroom
1 A
- Nominale stroom (afgerond)
1 A
- Aansluiting
THR
- Kleur (specifiek)
Beige
- Materiaal (behuizing)
PA
- Fabrikantnr.
09195166324740
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 19 516 6324 740
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
109 Ω
- Stiftlengte
2,9 mm
Printed circuit board to cable
Other
16
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
90° (upwards vertical)
Other
1 A
Documenten en downloads
Datablad
Datablad 3002548 HARTING 09195166324740 Male connector Aantal rijen 2 1 stuk(s)
Datablad 3002548 HARTING 09195166324740 Male connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3002548 HARTING 09195166324740 Male connector Aantal rijen 2 1 stuk(s)
Omschrijving
Male connector, reflow soldeeraansluiting (THR), nominale stroom: 1 A, contacten: 16, recht, koperlegering
