Name: HARTING 09181649422 Printplaatconnector Met snelaansluiting (IDC) Rastermaat: 2.54 mm Totaal aantal polen: 64 Aantal rij
Brand: HARTING
SKU: 3000956
Availability: BackOrder

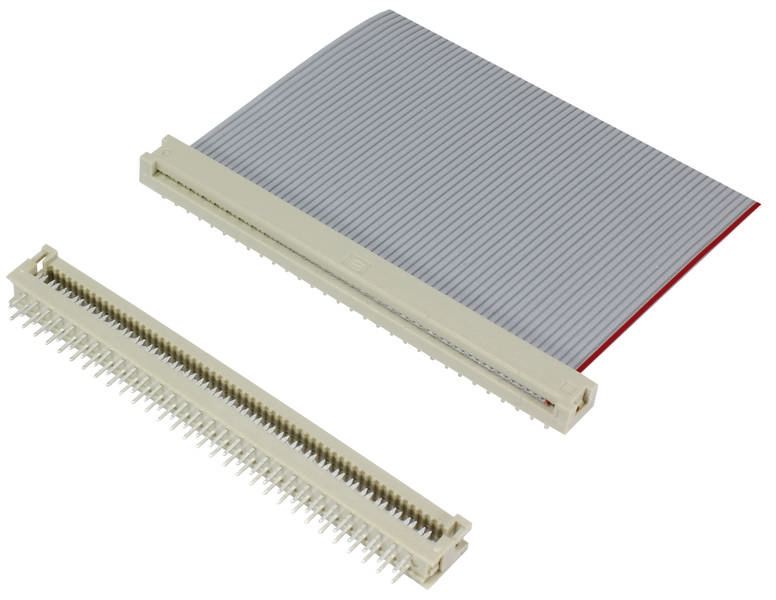

Bouwgroep met een grijs plat lint kabel en twee witte stekkerverbindingen met vele pinnen, vaak gebruikt in elektronische apparaten.

Verpakkingswijze

Piece

Bouwtype

Recht

Soortnaam

Printplaatconnector

Rastermaat (RM)

2.54 mm

Aantal rijen

Datasheet (PDF)

Leverbaar wo. 3 feb 2027

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2,72 / Stuk)

€ 2,72

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Printplaatverbinder

Totaal aantal polen: 64
Aantal rijen: 2
Inhoud: 1 stuk(s)

Technische specificaties

Serie: SEC low-profielen
Component: Printplaatverbinder
Contactbeschrijving: Recht
Aansluitmethode: Soldeeraansluiting;IDC-snijklemaansluiting
Soort verbinding: Printplaat naar kabel
Aantal contacten: 64
Lengte van de pennen: 2,9 mm
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1,6A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 35 mΩ
Grenstemperatuur: -55 ... +105 °C
Testspanning Ueff: 1 kV
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: SN via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 4.52 g
Raster, insteekzijde: 1,27 mm
Opmerkingen: Voor IDC platte geleiderkabel in raster 1,27 mm (0,050");AWG 28/7
Inbouwhoogte: 5,5 mm

: Piece

Bouwtype: Recht

Soortnaam: Printplaatconnector

Bijzonderheden: Met snelaansluiting (IDC)

Rastermaat (RM): 2.54 mm

Aantal rijen: 2

Totaal aantal polen: 64

Nominale stroom: 2.6 A

Contactmateriaal: Koperlegering

Inhoud: 1 stuk(s)

Aansluiting: Solderen
Snijklemaansluiting

Type: 09 18 164 9422

Fabrikantnr.: 09181649422

Kleur (specifiek): Grijs

Hoogte: 5.5 mm

Max. temperatuur: 105 °C

Min. temperatuur: -55 °C

Doorgangsweerstand: ≤ 35 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 2,9 mm

: Printed circuit board to cable

: Grey

: 64

: -55-105 °C

: V0

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: 1.27 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 2.6 A

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Verpakkingswijze

HARTING 09181649422 Printplaatconnector Met snelaansluiting (IDC) Rastermaat: 2.54 mm Totaal aantal polen: 64 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000956

Leverbaar wo. 3 feb 2027

Verzending door Conrad Electronic

Dit product

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 2,72^*

HARTING 09181049622 Printplaatconnector Rastermaat: 2.54 mm Totaal aantal polen: 4 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000949

Leverbaar vr. 5 feb 2027

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,23^*

HARTING 09181069422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 6 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000952

Leverbaar di. 26 jan 2027

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,23^*

HARTING 09181089422 Printplaatconnector Met snelaansluiting (IDC) Rastermaat: 2.54 mm Totaal aantal polen: 8 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000958

Leverbaar vr. 22 jan 2027

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,23^*

HARTING 09181089622 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 8 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000957

Leverbaar di. 26 jan 2027

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,07^*

HARTING 09181109422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 10 Aantal rijen: 2 1 stuk(s) Single

Artikelnummer:3000939

Leverbaar do. 15 okt.

100 Stuk(s)

Verzending door Conrad Electronic

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,48^*

HARTING 09181149422 Printplaatconnector Lage bouwvorm Rastermaat: 2.54 mm Totaal aantal polen: 14 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000940

Leverbaar di. 19 jan 2027

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,48^*

HARTING 09181169422 Printplaatconnector Lage bouwvorm Rastermaat: 2.54 mm Totaal aantal polen: 16 Aantal rijen: 2 1 stuk(s) Piece

Artikelnummer:3000941

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,48^*

HARTING 09181209422 Printplaatconnector Rastermaat: 2.54 mm Totaal aantal polen: 20 Aantal rijen: 2 1 stuk(s)

Artikelnummer:3000942

Leverbaar wo. 3 feb 2027

Verzending door Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,48^*

HARTING 09181249422 Printplaatconnector Rastermaat: 2.54 mm Totaal aantal polen: 24 Aantal rijen: 2 1 stuk(s)

Artikelnummer:3000943

Leverbaar vr. 22 jan 2027

Verzending door Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 1,64^*

Documenten en downloads

Datablad

Datablad 3000956 HARTING 09181649422 Printplaatconnector Met snelaansluiting (IDC) Rastermaat: 2.54 mm Totaal aantal polen: 64 Aantal rij

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3000956 HARTING 09181649422 Printplaatconnector Met snelaansluiting (IDC) Rastermaat: 2.54 mm Totaal aantal polen: 64 Aantal rij

Omschrijving

Printplaatverbinder, soldeeraansluiting, IDC-snijklemaansluiting, nominale stroom: 2,6 A, thermoplastisch vormmateriaal (PBT), grijs, contacten: 64
