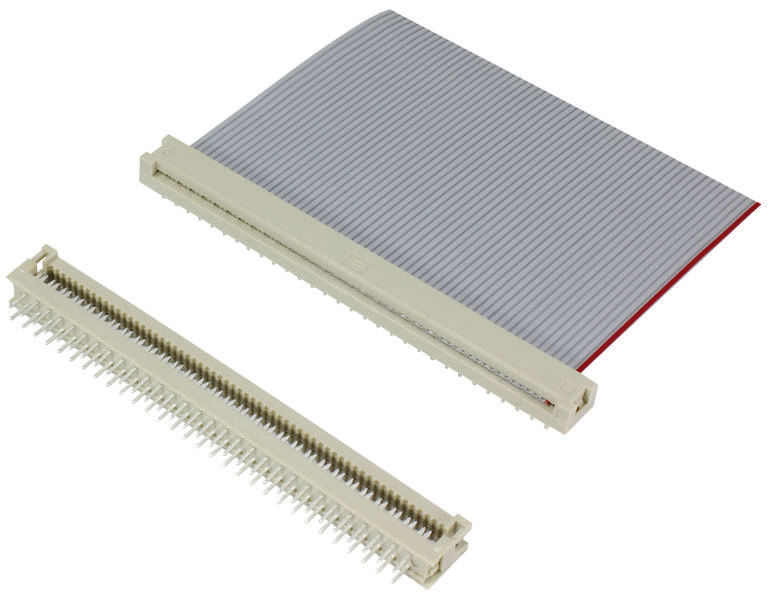

HARTING 09181309422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 30 Aantal rijen: 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Bouwtype
Recht
Soortnaam
Printplaatconnector
Rastermaat (RM)
2.54 mm
Aantal rijen
2
Inhoud
1 stuk(s)
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 2,06
10
8% = € 1,60
€ 1,90
25
11% = € 5,50
€ 1,84
50
13% = € 13,00
€ 1,80
100
15% = € 31,00
€ 1,75
250
17% = € 90,00
€ 1,70
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 2,06 / Stuk)
€ 2,06
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Printplaatverbinder
- Totaal aantal polen: 30
- Aantal rijen: 2
- Inhoud: 1 stuk(s)
Technische specificaties
- Serie: SEC low-profielen
- Component: Printplaatverbinder
- Contactbeschrijving: Recht
- Aansluitmethode: Soldeeraansluiting;IDC-snijklemaansluiting
- Soort verbinding: Printplaat naar kabel
- Aantal contacten: 30
- Lengte van de pennen: 2,9 mm
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: 1,6A
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 35 mΩ
- Grenstemperatuur: -55 ... +105 °C
- Testspanning Ueff: 1 kV
- Isolatiegroep: II (400 ≤ CTI < 600)
- Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
- Kleur inzet: Grijs
- Materiaal contacten: Koperlegering
- Contactoppervlak: SN via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 5.53 g
- Raster, insteekzijde: 1,27 mm
- Opmerkingen: Voor IDC platte geleiderkabel in raster 1,27 mm (0,050");AWG 28/7
- Inbouwhoogte: 5,5 mm
- Bouwtype
Recht
- Soortnaam
Printplaatconnector
- Bijzonderheden
Recht
- Rastermaat (RM)
2.54 mm
- Aantal rijen
2
- Totaal aantal polen
30
- Nominale stroom
2.6 A
- Contactmateriaal
Koperlegering
- Inhoud
1 stuk(s)
- Aansluiting
Solderen
Snijklemaansluiting
- Type
09 18 130 9422
- Materiaal (behuizing)
PBT
- Fabrikantnr.
09181309422
- Kleur (specifiek)
Grijs
- Isolatiemateriaal
PBT
- Contactoppervlak print
Vertind
- Contactoppervlak connect
Vertind
- Hoogte
5.5 mm
- Max. temperatuur
105 °C
- Min. temperatuur
-55 °C
- Doorgangsweerstand
≤ 35 mΩ
- Isolatieweerstand
109 Ω
- Stiftlengte
2,9 mm
Printed circuit board to cable
Grey
30
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Documenten en downloads
Datablad
Datablad 3000946 HARTING 09181309422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 30 Aantal rijen: 2 1 stuk(s)
Datablad 3000946 HARTING 09181309422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 30 Aantal rijen: 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3000946 HARTING 09181309422 Printplaatconnector Recht Rastermaat: 2.54 mm Totaal aantal polen: 30 Aantal rijen: 2 1 stuk(s)
Omschrijving
Printplaatverbinder, soldeeraansluiting, IDC-snijklemaansluiting, nominale stroom: 2,6 A, thermoplastisch vormmateriaal (PBT), grijs, contacten: 30
