Name: Fluke 5363645 FEV300/KIT DE Testadapter 1 stuk(s)
Brand: Fluke
SKU: 2692588
Availability: BackOrder

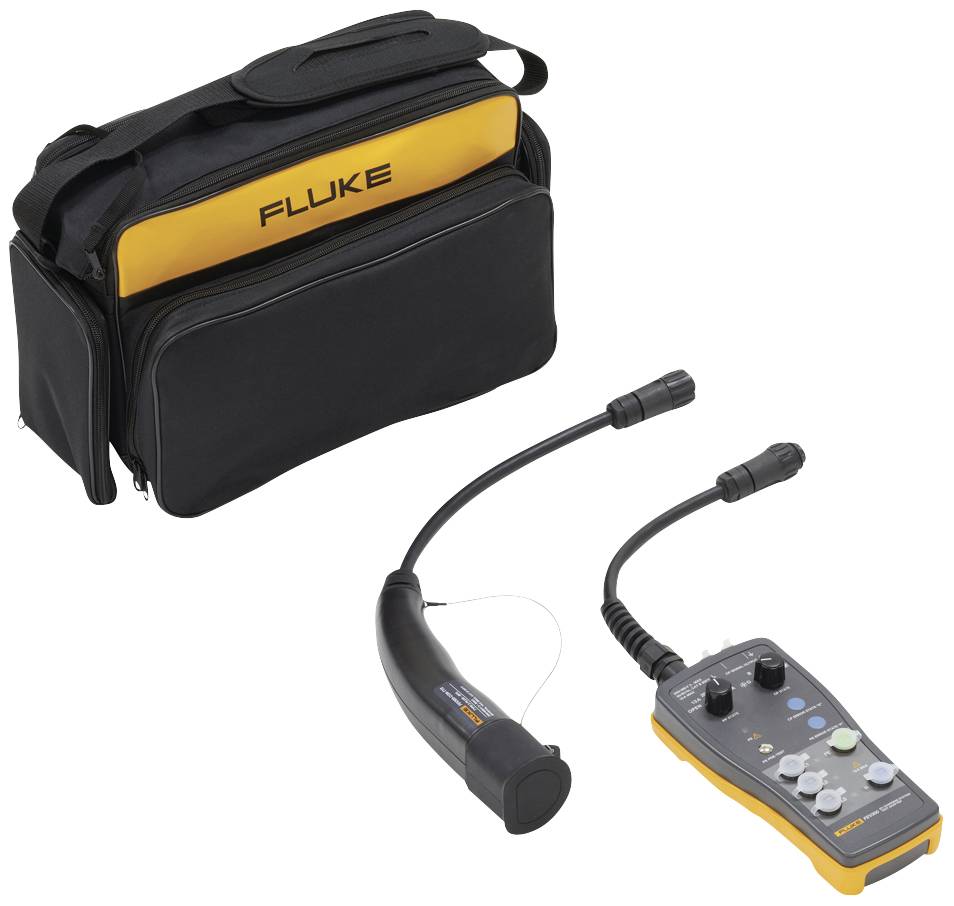

Elektronische meetgereedschapsset met tester, kabels en draagtas, gerangschikt op een witte achtergrond.

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 2.883,47 / Stuk)

€ 2.883,47

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Testadapter

Type: FEV300/KIT DE

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2692588 Fluke 5363645 FEV300/KIT DE Testadapter 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2692588 Fluke 5363645 FEV300/KIT DE Testadapter 1 stuk(s)

Omschrijving

De FEV300 & 1664FC DE Kit bevat een testadapter voor EV-laadstations samen met een multifunctionele installatietester. De adapter simuleert een elektrisch voertuig en maakt het voor de gebruiker mogelijk om veiligheids- en functietests uit te voeren in combinatie met geschikte testinstrumenten zoals een multifunctionele installatietester, een digitale multimeter of een oscilloscoop. Gebruik de FEV300 voor de installatie van stations en voor de functiecontrole van het station na de installatie, bij regelmatig onderhoud of bij het opsporen van storingen, als het station geen geschikt laadvermogen levert.

Uitvoering

Geschikt voor elektrische voertuiglaadstations met laadmodus 3
Past voor laadstations type 2 met stopcontact en adapter voor laadstekkers type 2 en type 1
PE-voortest, met deze veiligheidsfunctie kan PE-geleiders op een mogelijke aanwezigheid van gevaarlijke spanningen tegen aarde worden getest
Status van de Proximity Pilot PP (kabelsimulatie): voor het simuleren van verschillende stroombelastbaarheid van laadkabels, selecteerbaar via de draaischakelaar PP-status
Status van het contact Pilot CP (voertuigsimulatie): voor het simuleren van alle laadmodi, selecteerbaar via de draaischakelaar CP-status
Weergave van de fasen door drie LED's voor eenvoudige controle of spanning op de laaduitgang aanwezig is
Meetaansluitingen L1, L2, L3, N en PE voor het aansluiten van een meetapparaat, bijv. een installatietester, voor het uitvoeren van veiligheids- en functiecontroles
Compatibiliteit: compatibel met Fluke meetapparaten dankzij directe aansluiting via de meetaansluitingen van de FEV
Aansluitingen voor de CP-signaaluitgang voor de controle van de communicatie tussen adapter (= gesimuleerd elektrisch voertuig) en laadstation. Dit kan met een ScopeMeter of multimeter worden gemeten. De spanningswaarde bepaalt de laadmodi en de aftastgraad van dit PWM-signaal (pulsbreedtemodulatie) bepaalt de maximaal mogelijke laadstroom
Simulatie van de CP-fouttoestand "E"
Simulatie van de PE-fouttoestand "F" (aardingsfout).

Omvang van de levering

1x testadapter
1x type 2 kabel
1x soft case
1x installatietester
1x netsnoer
1x zero-adapter
1x info pack
1x hard case
1x draagriem
6x AA batterij (penlite)
1x remote probe
1x testloodset
1x statement of cal.
1x gebruiksaanwijzing.
