Name: Emko ESM-9950.2.20.2.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200
Brand: Emko
SKU: 2352546
Availability: BackOrder

Een digitale procesregelaar toont de temperatuur 335°C in het rood en 33.5 in het groen. Onderaan bevinden zich vier bedieningsknoppen en een 'SET'-toets.

Zwart elektronisch apparaat gezien vanuit een zijperspectief met ventilatiesleuven en een bedieningspaneel bovenaan.

Een zwart elektronisch apparaat met ventilatiesleuven aan de zijkant en een bedieningspaneel bovenaan. Functie niet gespecificeerd.

Een zwart elektrisch apparaat met meerdere aansluitingen en ventilatiesleuven aan de zijkanten. Duidelijk geschikt voor montage in een schakelkast.

Een zwart elektronisch apparaat met meerdere schroeven en twee vierkante knoppen aan de voorzijde.

Zwart elektronisch apparaat met meerdere aansluitingen en ventilatiesleuven, waarschijnlijk bedoeld voor industriële besturingsdoeleinden.

Zwarte procesregelaar met digitaal display toont '33,5 °C'. Toetsen voor instellingen eronder. Model: ESM-9950 van EMKO.

Temperatuurregelaar met digitale weergave toont '33,5 °C'. Toetsen voor menu, instellingen en navigatie. Modelnummer: ESM-9950.

1/8

Soortnaam

Universele regelaar

Type temperatuurregelaar

2-punt, P, PI, PD, PID

Voedingsspanning

24 V DC/AC

Max. meettemperatuur

1700 °C

Uitgangen (temperatuurregelaar)

Relais 5 A

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 161,15 / Stuk)

€ 161,15

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Emko ESM-9950.2.20.2.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar

4-cijferige procesdisplay
4-cijferige weergave van het setpoint
Universele meetingang voor Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0/4-20 mA
2-punts, P, PI, PD of PID-regeling
PID-zelfoptimalisatiefunctie
Tweepunts of multipoint-kalibratie analoge signalen
8-staps procesbesturing bij gebruik van de EMI-400 digitale ingangsuitbreidingsmodule
Softstart
Motorklepregeling
Alarmwaarden
Hysterese
Offsetwaarden
Relaisuitgang
Wachtwoordbeveiliging voor programma-instellingen
Communicatie-interfaces
2 sleuven voor I/O-uitbreidingsmodules uit de EMI-900 en EMO-900 serie

Technische specificaties

Soortnaam: Universele regelaar

Type: ESM-9950.2.20.2.1/00.00/0.0.0.0

Type temperatuurregelaar: 2-punt, P, PI, PD, PID

Voedingsspanning: 24 V DC/AC

Meetgebied: -200 tot 1700 °C

Max. meettemperatuur: 1700 °C

Min. meettemperatuur: -200 °C

Uitgangen (temperatuurregelaar): Relais 5 A

Aantal relaisuitgangen: 1

Afm.: (l x b x h) 88 x 96 x 96 mm

Kleur (specifiek): Zwart

Hoogte: 96 mm

: 88 mm

Breedte: 96 mm

: Front: IP65 / Aansluiting: IP20

Sensortype: Pt100
L
J
K
R
S
T
B
E
N
C
Meer tonen

Fabrikantnr.: ESM-9950.2.20.2.1/00.00/0.0.0.0

Inbouwdiepte: 76 mm

Montagewijze: Inbouw (in muur of meubel)

Interfaces: RS 485

Sensortype: Pt00||L|||J|||K|||R||||S|T||B||E||N|||C

Gewicht: 340 g

Documenten en downloads

Datablad

Datablad 2352546 Emko ESM-9950.2.20.2.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2352546 Emko ESM-9950.2.20.2.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200

Omschrijving

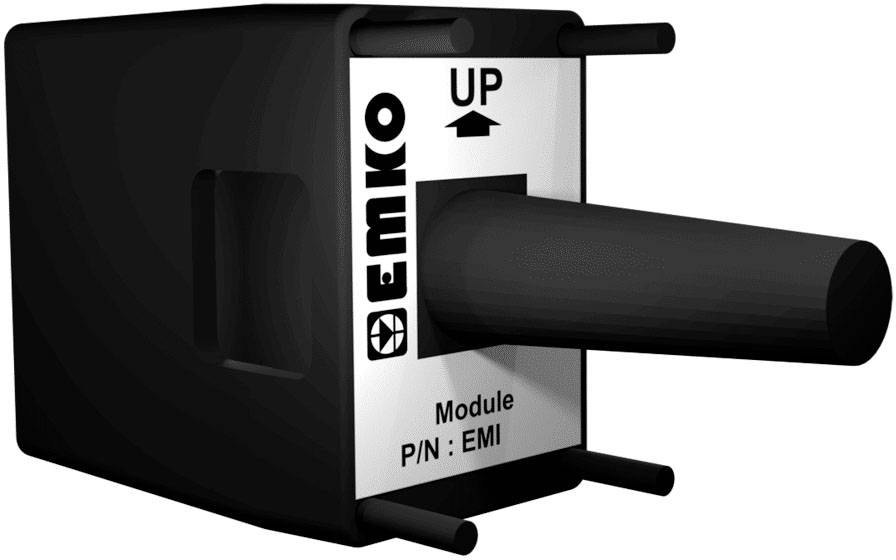

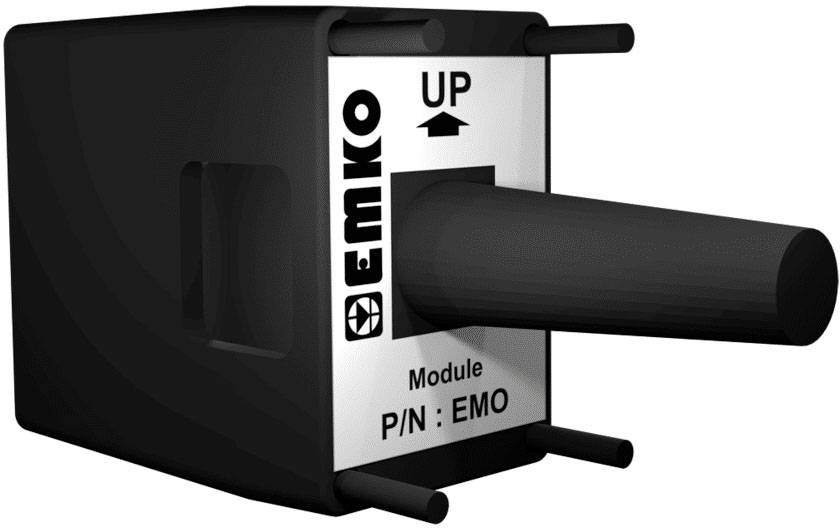

ESM-9950 is een universele regelaar voor procesregeling. De regelaar kan worden ingesteld op 2-punts-, P-, PI-, PD- of PID-regeling. De regelaar heeft ook een PID-zelfoptimalisatiefunctie, die kan worden ingesteld op Auto-Tune (cyclusbegrenzing) of Self-Tune (staprespons). Andere functies zijn onder andere 8-staps procesbesturing bij gebruik van de EMI-700 digitale ingangsuitbreidingsmodule, softstart en motorklepregeling. In de basisversie heeft de regelaar een universele ingang voor temperatuursensoren en analoge signalen, een communicatie-interface en een relaisuitgang. De controller kan via twee sleuven worden uitgebreid met I/O-modules. De EMI-700 ingangsmodules zijn verkrijgbaar als digitale ingang, 0/4-20 mA of 0-10 V/DC analoge ingang, thermokoppel, 0-5 A voor stroomtransformatoren en Pt100. De EMO-700 modules relaisuitgang, SSR-uitgang, transistoruitgang en 0/4-20 mA analoge uitgang zijn beschikbaar als uitgangsmodules.
