Name: Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200
Brand: Emko
SKU: 2352544
Availability: BackOrder

Een procesregelaar met een digitaal display toont de huidige temperatuur van 32,5 °C in het rood en de streeftemperatuur van 30,5 °C in het groen.

Een zwart, rechthoekig industrieel apparaat met ventilatiesleuven aan de zijkant.

Een zwart elektronisch apparaat met meerdere aansluitingen en ventilatiesleuven, vermoedelijk een industrieel besturingsmodule.

Een zwart, rechthoekig elektronisch apparaat met ventilatiesleuven en een informatielabel bovenaan.

Een zwart elektronisch apparaat met meerdere schroefaansluitingen aan de boven- en onderkant, vermoedelijk een elektrische schakeling.

Een digitale procesregelaar met de aanduiding '32.5 °C' in rood en '30.5' in groen. Model 'EMKO ESM-7750'.

Zwart elektronisch apparaat met meerdere ventilatiesleuven en aansluitingen aan de zijkant. Het lijkt een technisch onderdeel te zijn.

Een zwarte procesregelaar met digitaal display toont temperaturen van 32,5 °C en 30,5 °C. Merknaam 'Emko' bovenaan zichtbaar.

1/8

Soortnaam

Universele regelaar

Type temperatuurregelaar

2-punt, P, PI, PD, PID

Voedingsspanning

115 V/AC

230 V/AC

Max. meettemperatuur

1700 °C

Uitgangen (temperatuurregelaar)

Relais 5 A

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar

4-cijferige procesdisplay
4-cijferige weergave van het setpoint
Universele meetingang voor Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0/4-20 mA
2-punts, P, PI, PD of PID-regeling
PID-zelfoptimalisatiefunctie
Tweepunts of multipoint-kalibratie analoge signalen
8-staps procesbesturing bij gebruik van de EMI-400 digitale ingangsuitbreidingsmodule
Softstart
Motorklepregeling
Alarmwaarden
Hysterese
Offsetwaarden
Relaisuitgang
Wachtwoordbeveiliging voor programma-instellingen
Communicatie-interfaces
2 sleuven voor I/O-uitbreidingsmodules uit de EMI-700 en EMO-700 serie

Technische specificaties

Soortnaam: Universele regelaar

Type: ESM-7750.1.20.1.1/00.00/0.0.0.0

Type temperatuurregelaar: 2-punt, P, PI, PD, PID

Voedingsspanning: 115 V/AC
230 V/AC

Meetgebied: -200 tot 1700 °C

Max. meettemperatuur: 1700 °C

Min. meettemperatuur: -200 °C

Uitgangen (temperatuurregelaar): Relais 5 A

Aantal relaisuitgangen: 1

Afm.: (l x b x h) 88 x 72 x 72 mm

Kleur (specifiek): Zwart

Hoogte: 72 mm

: 88 mm

Breedte: 72 mm

: Front: IP65 / Aansluiting: IP20

Sensortype: Pt100
L
J
K
R
S
T
B
E
N
C
Meer tonen

Fabrikantnr.: ESM-7750.1.20.1.1/00.00/0.0.0.0

Inbouwdiepte: 76 mm

Montagewijze: Inbouw (in muur of meubel)

Interfaces: RS 232

Sensortype: Pt00||L|||J|||K|||R||||S|T||B||E||N|||C

Gewicht: 250 g

Documenten en downloads

Datablad

Datablad 2352544 Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2352544 Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Universele regelaar Pt100, L, J, K, R, S, T, B, E, N, C -200

Omschrijving

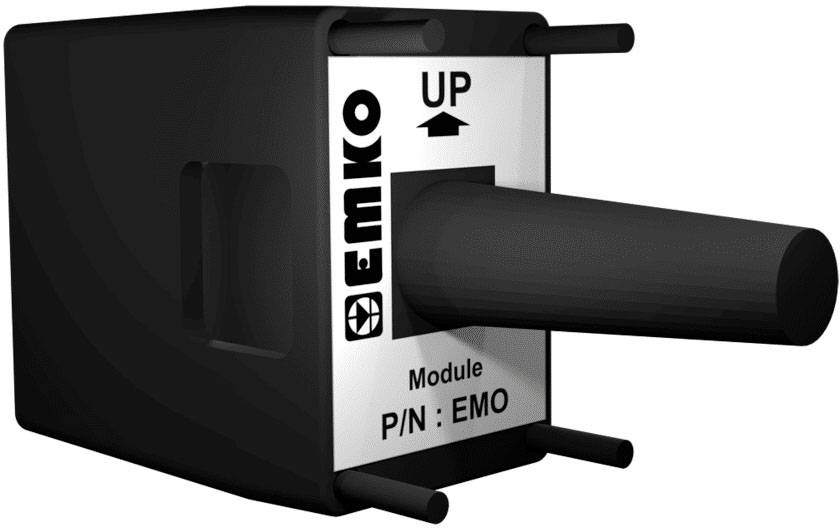

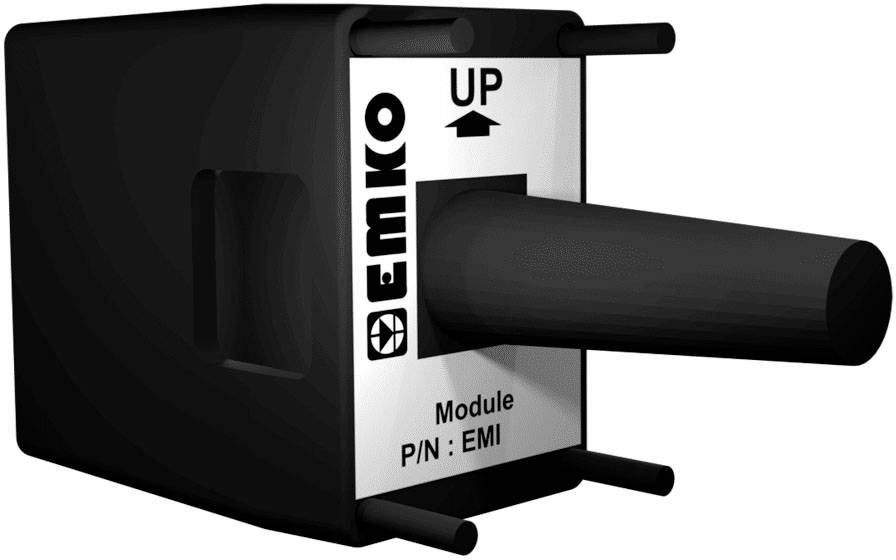

ESM-7750 is een universele regelaar voor procesregeling. De regelaar kan worden ingesteld op 2-punts-, P-, PI-, PD- of PID-regeling. De regelaar heeft ook een PID-zelfoptimalisatiefunctie, die kan worden ingesteld op Auto-Tune (cyclusbegrenzing) of Self-Tune (staprespons). Andere functies zijn onder andere 8-staps procesbesturing bij gebruik van de EMI-700 digitale ingangsuitbreidingsmodule, softstart en motorklepregeling. In de basisversie heeft de regelaar een universele ingang voor temperatuursensoren en analoge signalen, een communicatie-interface en een relaisuitgang. De controller kan via twee sleuven worden uitgebreid met I/O-modules. De EMI-700 ingangsmodules zijn verkrijgbaar als digitale ingang, 0/4-20 mA of 0-10 V/DC analoge ingang, thermokoppel, 0-5 A voor stroomtransformatoren en Pt100. De EMO-700 modules relaisuitgang, SSR-uitgang, transistoruitgang en 0/4-20 mA analoge uitgang zijn beschikbaar als uitgangsmodules.
