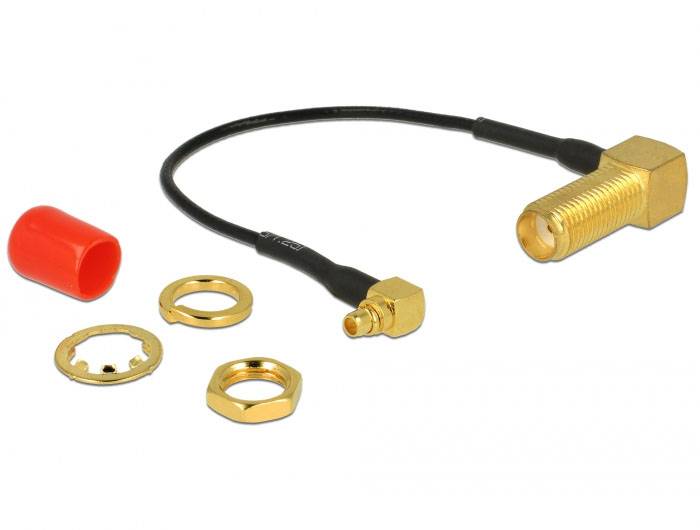

Delock WiFi-antenne Aansluitkabel [1x SMA-bus - 1x MMCX-stekker] 0.1 m Zwart

MMCX (m) haaks - SMA (v) haaks kabel - Mini Coax (1,37 mm) - 50 Ohm

Antenne kabel die u kunt gebruiken om een verbinding te realiseren tussen ontvangers of antennes met MMCX en SMA aansluitingen. Deze kabel wordt o.a. gebruikt bij het verbinden van een externe antenne met een GPS-ontvanger of USB DVB-T tuner voor computers en notebooks.

Kenmerken:



50 Ohm impedantie

Mini Coax (1,37 mm) kabel

geschikt voor (paneel)inbouw (incl. ring en moer)

90° haakse SMA vrouwelijk connector

90° haakse MMCX mannelijk connector

koperen geleider

afgeschermde kabel

vergulde contacten




Geschikt voor (paneel)inbouw

De vrouwelijke SMA zijde van deze kabel kunt u vastschroeven in een paneel. Dankzij deze inbouwmogelijkheid kunt u ook een aansluiting van één van uw apparaten verplaatsen naar de door u gewenste plaats. Dit maakt aan- en loskoppelen eenvoudiger.

MCX/MMCX connector

De MCX (Micro Coaxial) connector is een vergulde RF connector is vergelijkbaar met de SMB connector, alleen dan 30% smaller (diameter is 3,6mm). Meestal is de MCX connector 50 Ohm, (zeldzaam) komt deze voor in 75 Ohm. Naast MCX is er ook nog de (nog) smallere MMCX connector. Beiden worden meestal gebruikt om externe antennes met GPS ontvangers te verbinden. Daarnaast zijn MCX en MMCX aansluitingen gebruikelijk bij USB DVB-T tuners voor computers en laptops om externe antennes aan te sluiten. Ook de Apple Airport Extreme Base Station's externe antenne poort gebruikt een MCX verbinding.

SMA connector

De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.

Omgekeerde polariteit SMA connectoren

Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:



SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)

SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)

RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)

RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)




Specificaties MMCX (m) haaks - SMA (v) haaks kabel - Mini Coax (1,37 mm) - 50 Ohm


connectoren: MMCX (mannelijk) - SMA (vrouwelijk)

uitvoering connectoren: 90° haaks (MMCX) - 90° haaks (SMA)

geschikt voor (paneel)inbouw (incl. ring en moer)

schroefdraadlengte: 13 mm

type kabel: Mini Coax (1,37 mm)

type ader: CU koper

impedantie: 50 Ohm

demping per meter: 2,5 dB @ 2.4 GHz

minimale buigradius: 9 mm

diameter kabel: 1,37 mm

afgeschermde kabel

vergulde contacten

conform: RoHS

kleur: zwart

garantie: 2 jaar
