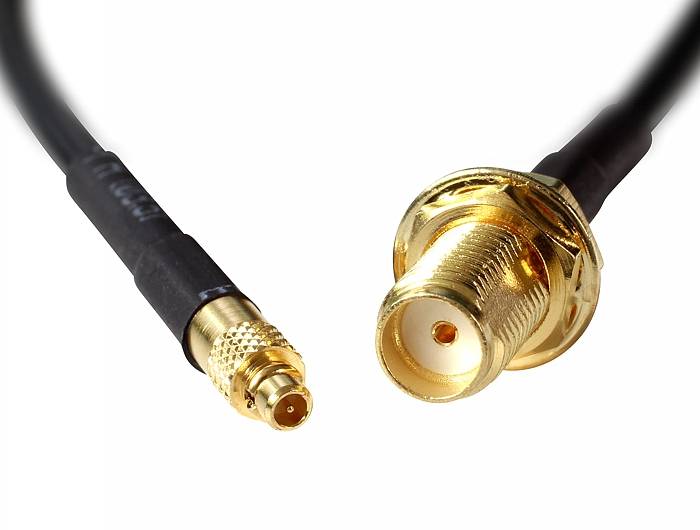

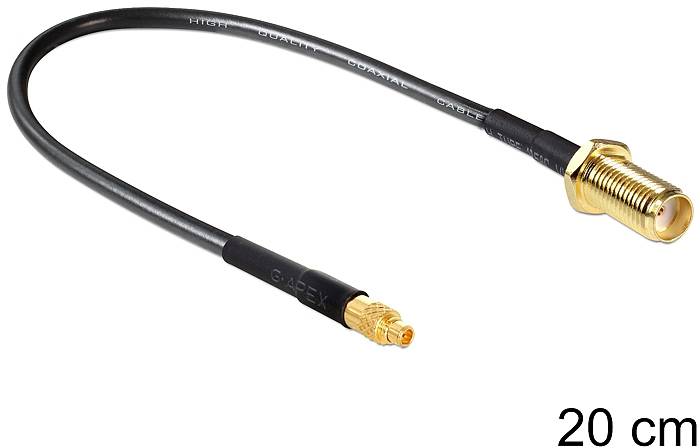

Delock WiFi-antenne Aansluitkabel [1x SMA-bus - 1x MMCX-stekker] 0.2 m Zwart
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop door Conrad ElectronicVerzending door Onlinekabelshop
Aantal
Totaal
€ 14,86
excl. btw
& € 5,95
Slechts 2 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
U heeft al het beste aanbod voor uw hoeveelheid.
Ons aanbod
Technische specificaties
- Aantal aansluitingen A
1 x
- Soortnaam
WiFi-antenne Aansluitkabel
- Aansluiting A
SMA-bus
- Aantal aansluitingen B
1 x
- Aansluiting B
MMCX-stekker
- Kabellengte
0.2 m
- Kleur (specifiek)
Zwart
- Kabeltoepassing
WiFi-antenne
- Uitvoering (kabel)
Aansluitkabel
- Gewicht
0.008
- UKCA
Ja
- Impedantie
50 Ohm
- Aantal per verpakking
1 Stück(e)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3380410 Delock WiFi-antenne Aansluitkabel [1x SMA-bus - 1x MMCX-stekker] 0.2 m Zwart
Omschrijving
MMCX (m) - SMA (v) kabel - RG174 - 50 Ohm
Antenne kabel die u kunt gebruiken om een verbinding te realiseren tussen ontvangers of antennes met MMCX en SMA aansluitingen. Deze kabel wordt o.a. gebruikt bij het verbinden van een externe antenne met een GPS-ontvanger of USB DVB-T tuner voor computers en notebooks.
Kenmerken:
50 Ohm impedantie
RG-174 kabel

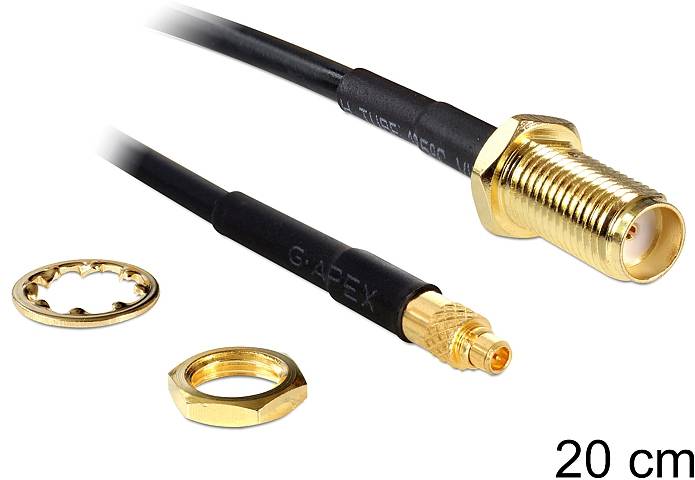

geschikt voor (paneel)inbouw (incl. ring en moer)
koperen geleider
afgeschermde kabel
vergulde contacten
Geschikt voor (paneel)inbouw
De vrouwelijke SMA zijde van deze kabel kunt u vastschroeven in een paneel. Dankzij deze inbouwmogelijkheid kunt u ook een aansluiting van één van uw apparaten verplaatsen naar de door u gewenste plaats. Dit maakt aan- en loskoppelen eenvoudiger.
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
MCX/MMCX connector
De MCX (Micro Coaxial) connector is een vergulde RF connector is vergelijkbaar met de SMB connector, alleen dan 30% smaller (diameter is 3,6mm). Meestal is de MCX connector 50 Ohm, (zeldzaam) komt deze voor in 75 Ohm. Naast MCX is er ook nog de (nog) smallere MMCX connector. Beiden worden meestal gebruikt om externe antennes met GPS ontvangers te verbinden. Daarnaast zijn MCX en MMCX aansluitingen gebruikelijk bij USB DVB-T tuners voor computers en laptops om externe antennes aan te sluiten. Ook de Apple Airport Extreme Base Station's externe antenne poort gebruikt een MCX verbinding.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties MMCX (m) - SMA (v) kabel - RG174 - 50 Ohm
connectoren: MMCX (mannelijk) - SMA (vrouwelijk)
type kabel: RG-174
geschikt voor (paneel)inbouw (incl. ring en moer)
type ader: CU koper
impedantie: 50 Ohm
demping per meter: niet bekend
minimale buigradius: 10 mm
diameter kabel: 2,8 mm
afgeschermde kabel
vergulde contacten
conform: RoHS
kleur: zwart
garantie: 2 jaar
