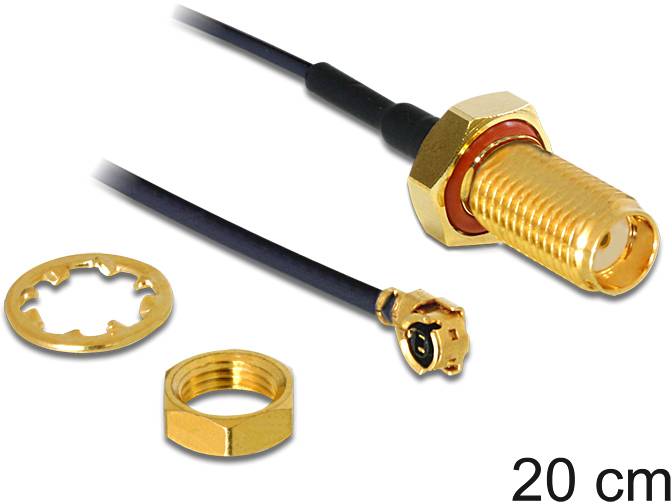

Delock WiFi-antenne Aansluitkabel [1x SMA-bus - 1x IPEX-stekker] 0.2 m Zwart
EAN:
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 11,44
excl. btw
& Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
U heeft al het beste aanbod voor uw hoeveelheid.
Ons aanbod
€ 7,02
excl. btw
MHF I (v) - SMA (v) kabel met afdichtring - Micro Coax (1,13 mm) - 50 Ohm / zwart - 0,20 meter
Technische specificaties
- Aantal aansluitingen A
1 x
- Soortnaam
WiFi-antenne Aansluitkabel
- Aansluiting A
SMA-bus
- Aantal aansluitingen B
1 x
- Aansluiting B
IPEX-stekker
- Kabellengte
0.2 m
- Kleur (specifiek)
Zwart
- Kabeltoepassing
WiFi-antenne
- Uitvoering (kabel)
Aansluitkabel
- Gewicht
0.01
- UKCA
Ja
- Impedantie
50 Ohm
- Aantal per verpakking
1 Stück(e)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3381087 Delock WiFi-antenne Aansluitkabel [1x SMA-bus - 1x IPEX-stekker] 0.2 m Zwart
Omschrijving
MHF I (v) - SMA (v) kabel met afdichtring - Micro Coax (1,13 mm) - 50 Ohm
Gebruik deze adapter om een antenne met SMA connector te verbinden met een (portable) apparaat met een MHF I antenne aansluiting.
Kenmerken:
50 Ohm impedantie
Micro Coax (1,13 mm) kabel
geschikt voor (paneel)inbouw (incl. ring en moer)
afdichtring aan SMA zijde maakt de aansluiting spatwaterdicht
koperen geleider
afgeschermde kabel
vergulde contacten
MHF connector
MHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.
Verschillende soorten MHF connectoren:
MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm
MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
MHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm
MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm
MHF I (MHF1) connector
De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:
Hirose U.FL plug U.FL-LP-040
Hirose U.FL plug U.FL-LP-068
Hirose U.FL plug U.FL-LP-066
Hirose U.FL plug U.FL-LP-088
Sunridge MCBG plug MCBG#68
Sunridge MCBG plug MCBG#59
I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)
MHF II (MHF2) connector
De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:
Hirose U.FL plug U.FL-LP(V)-040
Sunridge MCBG2 plug MCBG2#68
I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)
MHF III (MHF3) connector
De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:
Hirose W.FL plug W.FL-LP-040
Sunridge MCD plug MCD#60 / MCD#68
I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)
MHF IV (MHF4 / MHF 4L) connector
De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:
Murata HSC plug MHXP32
I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties MHF I (v) - SMA (v) kabel met afdichtring - Micro Coax (1,13 mm) - 50 Ohm
connectoren: MHF I (vrouwelijk) - SMA (vrouwelijk)
uitvoering connectoren: haakse MHF - rechte SMA
type kabel: 20278-112R-13 / Micro Coax (1,13 mm)
geschikt voor (paneel)inbouw (incl. ring en moer)
afdichtring aan SMA zijde maakt de aansluiting spatwaterdicht
lengte schroefdraad: 10 mm
type ader: CU koper
impedantie: 50 Ohm
demping per meter: 3,2 dB @ 2.4 GHz
minimale buigradius: 4,5 mm
diameter kabel: 1,13 mm
afgeschermde kabel
vergulde contacten
gebruik: aansluiten van antennes (o.a. Wi-Fi, GPS, etc.) op notebooks, smartphones, tablets en andere kleine (portable) apparaten
levering omvat 1 kabel
conform: RoHS
kleur: zwart
garantie: 2 jaar
