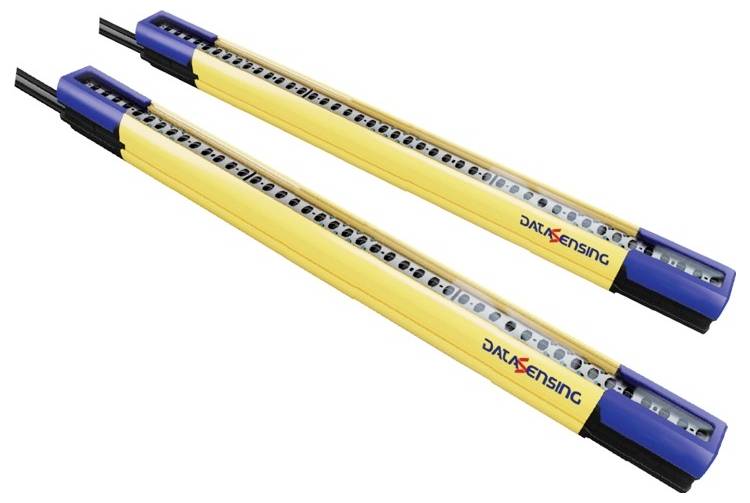

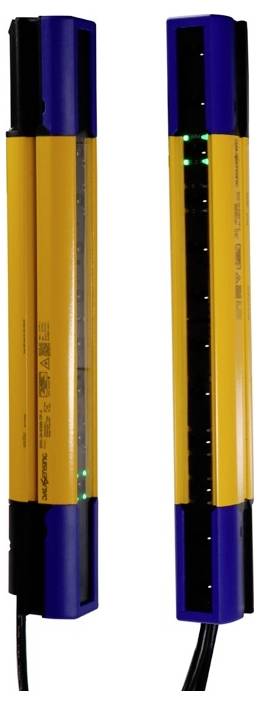

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 70 m Hoogte beschermveld 800 mm 24 V/DC Veiligheidsklasse: 3 Aa
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidslichtscherm
Lengte
35 mm
Hoogte
974 mm
Type
SH4
Uitvoering
Ontvanger
Zender
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 718,18 / Stuk)
€ 718,18
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Dassensing SH4 veiligheidslichtgordijn type 4 voor lichaamsbescherming
- Compact behuizingsprofiel (35 x 40 mm)
- Standaard muting-functies
- Geïntegreerde draadloze bewaking
Extra services en acties
Technische specificaties
- Behuizing van gelakt aluminium (geel RAL 1003)
- Soortnaam
Veiligheidslichtscherm
- Type
SH4
- Uitvoering
Ontvanger
Zender
- Toepassingsgebied
Bescherming van vingers
- Kenmerken
Met behuizing
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
28.8 V/DC
- Voedingsspanning
19.2 - 28.8 V/DC
- Response-tijd
15 ms
- Schakelspanning (max.)
24 V/DC
- Schakelstroom (max.)
500 mA
- Max. schakelvermogen
12 W
- Kleinst detecteerbare object (diameter)
400 mm
- Aansluiting
M12, 5-polig
M12, 8-polig
- Type zender
LED infrarood
- Golflengte
850 nm
- Reikwijdte (min.)
500 mm
- Reikwijdte (max.)
70 m
- Uitgangen
2x PNP
- Uitgangssignaal (min.)
0 V
- Uitgangssignaal (max.)
24 V
- Uitgangsstroom
500 mA
- Toelatingen (sensor)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Veiligheidsklasse
3
- Lasers
3
- Laserafstand
400 mm
- Beschermvlak breedte (min.)
500 mm
- Beschermvlak breedte (max.)
70000 mm
- Hoogte beschermend veld
800 mm
- Hoogte aluminium profiel
974 mm
- Totale hoogte
974 mm
- Inhoud
1 stuk(s)
IP65
IP67
35 mm
- Breedte
40 mm
- Hoogte
974 mm
- Afm.
(l x b x h) 35 x 40 x 974 mm
- Min. temperatuur
-30 °C
- Max. temperatuur
55 °C
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3760181 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 70 m Hoogte beschermveld 800 mm 24 V/DC Veiligheidsklasse: 3 Aa
Datablad 3760181 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 70 m Hoogte beschermveld 800 mm 24 V/DC Veiligheidsklasse: 3 Aa
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3760181 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 70 m Hoogte beschermveld 800 mm 24 V/DC Veiligheidsklasse: 3 Aa
Omschrijving
De SH4-serie biedt een complete lijn aan type 4 veiligheidslichtgordijnen voor vinger-, hand- of lichaamsbeveiliging. Het model SH4-3-0800-SM-8 overtuigt door innovatieve functies zoals muting, eenvoudige configuratie via DIP-schakelaars en een robuuste constructie voor het oplossen van complexe automatiseringstaken.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Veiligheidslichtgordijn (zender en ontvanger)
- Montagebeugel (ST-KSTD meegeleverd in het pakket)
