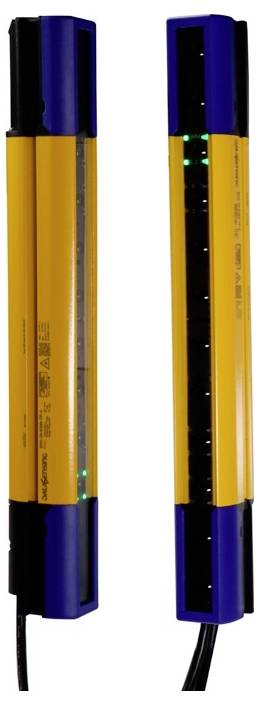

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 km Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidslichtscherm
Lengte
35 mm
Hoogte
609 mm
Type
SH4
Uitvoering
Ontvanger
Zender
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 1.458,68 / Stuk)
€ 1.458,68
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

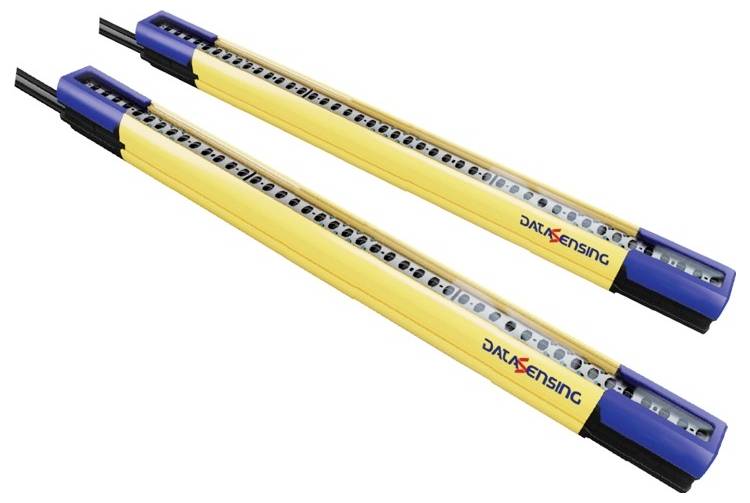

Veiligheidslichtgordijn Datsensing SH4-30-0600-A-12
- Type 4 veiligheidslichtscherm voor de handbescherming (resolutie 30 mm)
- Uitgebreide functionaliteit (Advanced) met geïntegreerde laserpointer
- Draadloze configuratie via de APP DATASENSING SH4 DESIGNER en WiFi-verbinding
- Geen dode zone en compact profiel (35 x 40 mm)
Extra services en acties
Technische specificaties
- Behuizing van gelakt aluminium (geel RAL 1003)
- Soortnaam
Veiligheidslichtscherm
- Type
SH4
- Uitvoering
Ontvanger
Zender
- Toepassingsgebied
Bescherming van handen
- Kenmerken
Met behuizing
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
28.8 V/DC
- Voedingsspanning
19.2 - 28.8 V/DC
- Response-tijd
9 ms
- Schakelspanning (max.)
24 V/DC
- Schakelstroom (max.)
500 mA
- Kleinst detecteerbare object (diameter)
30 mm
- Aansluiting
M12, 5-polig
M12, 12-polig
- Type zender
LED infrarood
- Golflengte
850 nm
- Reikwijdte (min.)
0.2 mm
- Reikwijdte (max.)
20 km
- Uitgangen
2x PNP
- Uitgangssignaal (min.)
0 V
- Uitgangssignaal (max.)
24 V
- Uitgangsstroom
500 mA
- Toelatingen (sensor)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Veiligheidsklasse
3
- Lasers
24
- Laserafstand
25 mm
- Beschermvlak breedte (min.)
200 mm
- Beschermvlak breedte (max.)
20000 mm
- Hoogte beschermend veld
600 mm
- Hoogte aluminium profiel
609 mm
- Totale hoogte
609 mm
- Inhoud
1 stuk(s)
IP65
IP67
35 mm
- Breedte
40 mm
- Hoogte
609 mm
- Afm.
(l x b x h) 35 x 40 x 609 mm
- Min. temperatuur
-30 °C
- Max. temperatuur
55 °C
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3760209 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 km Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A
Datablad 3760209 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 km Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3760209 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 km Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A
Omschrijving
De geavanceerde SH4-serie van Datsensing biedt toekomstbestendige automatiseringsoplossingen voor de hoogste veiligheidseisen. Het Advanced-model SH4-30-0600-A-12 combineert de modernste functies zoals 4-Signal muting, dynamisch delen muting en blanking met een intuïtieve WiFi-configuratie. Dankzij het compacte ontwerp zonder dode zones beschermt het lichtscherm mens en machine absoluut betrouwbaar en flexibel.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Veiligheidslichtgordijn (zender en ontvanger)
- Standaard hoekmontagekit (ST-KSTD)
