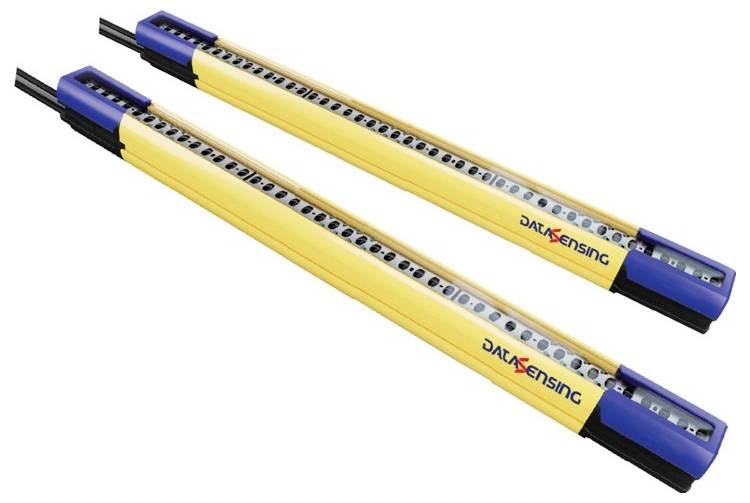

Name: Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A
Brand: Datasensing
SKU: 3760110
Availability: BackOrder

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A-0

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A-1

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A-2

1/3

Soortnaam

Veiligheidslichtrooster

Lengte

40 mm

Hoogte

682.8 mm

Type

SH4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Leverbaar wo. 21 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 1.276,86 / Stuk)

€ 1.276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SH4-14-0600-B-5 veiligheidsnet van de basisserie

Compacte constructie voor vingerbescherming (resolutie 14 mm)
Eenvoudige installatie zonder configuratie (basisvariant)
Groot bereik tot 10 m
Geïntegreerde controlefuncties (automatische reset)

Extra services en acties

Technische specificaties

Materiaal behuizing: Aluminium/PBT

Soortnaam: Veiligheidslichtrooster

Type: SH4

Uitvoering: Ontvanger
Zender

Toepassingsgebied: Bescherming van vingers

Kenmerken: Automatische herstart

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Response-tijd: 15 ms

Schakelspanning (max.): 24 V/DC

Schakelstroom (max.): 0.5 A

Max. schakelvermogen: 12 W

Resolutie optisch: 14 x 14 mm

Kleinst detecteerbare object (diameter): 14 mm

Aansluiting: Stekker M12, 5-polig

Type zender: LED infrarood

Golflengte: 850

Reikwijdte (min.): 200 mm

Reikwijdte (max.): 10 m

Uitgangen: 2x PNP

Uitgangssignaal (min.): 0 V

Uitgangssignaal (max.): 24 V

Uitgangsstroom: 500 mA

Toelatingen (sensor): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

Veiligheidsklasse: 3

Lasers: 64

Laserafstand: 10 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 10000 mm

Hoogte beschermend veld: 600 mm

Hoogte aluminium profiel: 667.4 mm

Totale hoogte: 682.8 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 40 mm

Breedte: 35 mm

Hoogte: 682.8 mm

Afm.: (l x b x h) 40 x 35 x 682.8 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

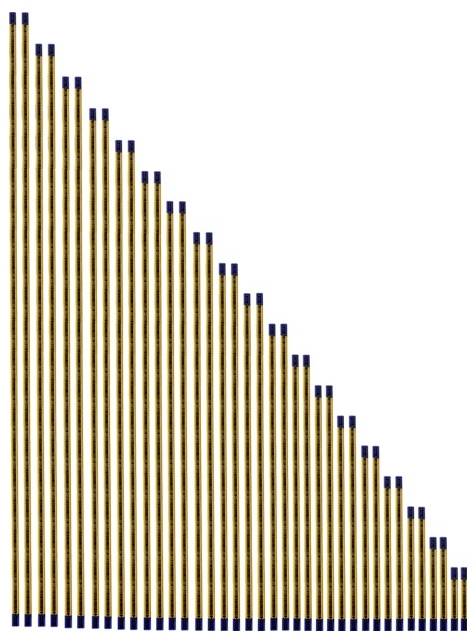

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Lengte

Breedte

Beschermingsklasse

Reikwijdte (max.)

Hoogte

Soortnaam

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 64

Artikelnummer:3760110

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

Dit product

40 mm

35 mm

IP65

10 m

682.8 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.276,86^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 km Hoogte beschermveld 1050 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 105

Artikelnummer:3760113

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 km

1059 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.921,49^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1200 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 120

Artikelnummer:3760114

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 m

1209 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.136,36^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1350 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 135

Artikelnummer:3760115

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 m

1359 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.354,55^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1500 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 150

Artikelnummer:3760116

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 m

1509 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.574,38^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1650 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 164

Artikelnummer:3760117

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

49 mm

IP65

10 m

1659 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.784,30^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1800 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 180

Artikelnummer:3760118

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 m

1800 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.004,13^*

Excl. € 20,62 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1950 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 195

Artikelnummer:3760119

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65

10 m

2009 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.230,58^*

Excl. € 20,62 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 32

Artikelnummer:3760108

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

35 mm

40 mm

IP65/67

10 m

380 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 850,41^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 45

Artikelnummer:3760109

Leverbaar wo. 21 okt.

Verzending door Conrad Electronic

40 mm

35 mm

IP65

10 m

459 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.061,98^*

Documenten en downloads

Datablad

Datablad 3760110 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760110 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 A

Omschrijving

De SH4-14-0600-B-5 is een robuust veiligheidsnet uit de Base-serie dat speciaal is ontworpen voor vingerbescherming in industriële toepassingen. Met een beschermingsveldhoogte van 600 mm en de beschermingsklasse IP67 biedt deze betrouwbare beveiliging in veeleisende omgevingen, zonder complexe softwareconfiguratie

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

Zender
Ontvanger
Standaardbeugelhoek
Montagehandleiding

Omschrijving

Omvang van de levering

Zender
Ontvanger
Standaardbeugelhoek
Montagehandleiding
